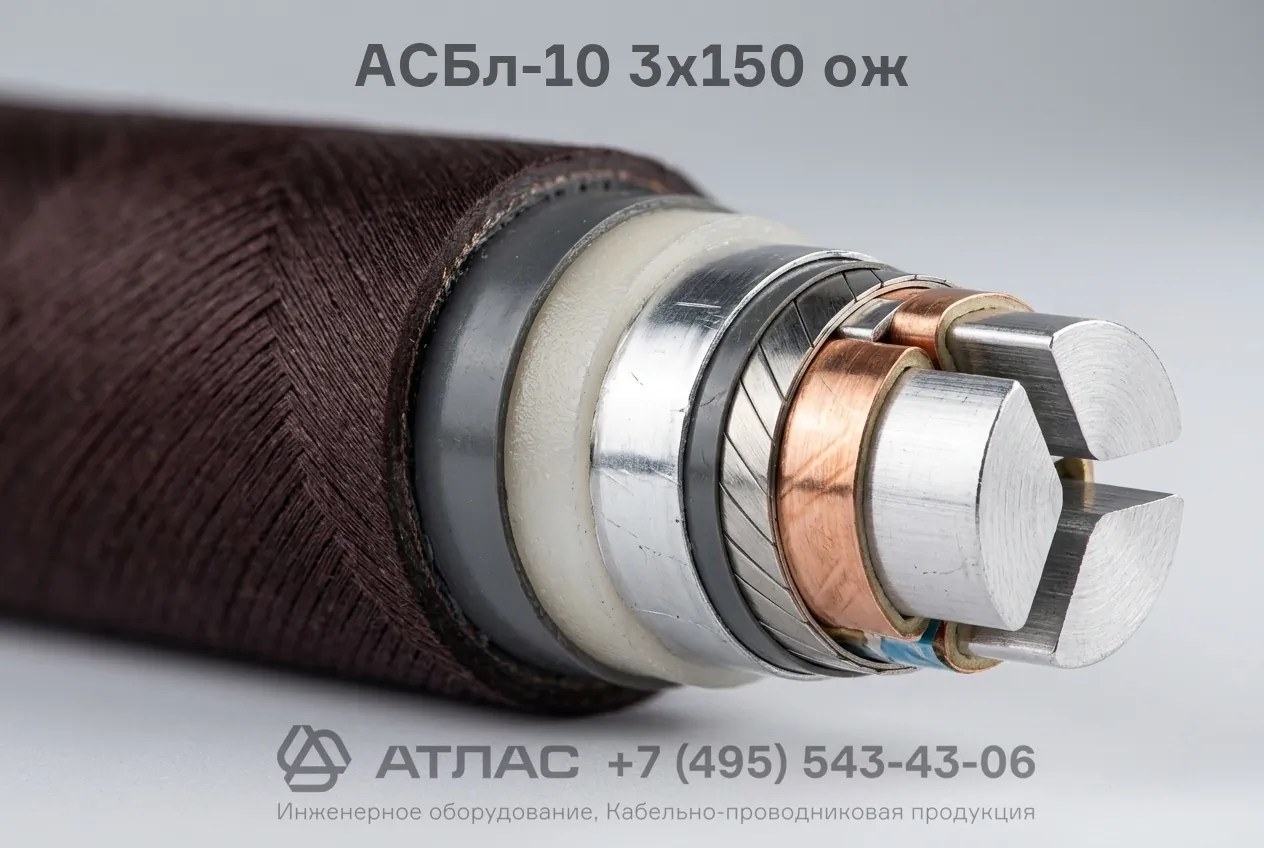

АСБл-10 3x150 ож кабель силовой бронированный 10 кВ с бумажной изоляцией в свинцовой оболочке
Характеристики
Единица измерения
:
м
Вес (не более), кг/км
:
5586
Температура монтажа °C
:
не ниже 0
Допустимая температура окружающей среды при эксплуатации, °C
:
от -50 до +50
Описание
Кабель АСБл-10 3x150 ож силовой бронированный предназначен для передачи и распределения электроэнергии в сетях 10 кВ. Снабжен пропитанной бумажной изоляцией, свинцовой оболочкой и ленточной броней.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Тип изделия
Единица измерения
м
Вес (не более), кг/км
5586
Внешний проводник (экран)
Температура монтажа °C
не ниже 0
Допустимая температура окружающей среды при эксплуатации, °C
от -50 до +50
Материал жилы
Алюминий
Материал изоляции
Бумажно-пропитанная изоляция
Материал оболочки
Свинец
Наружный диаметр, мм
51.5
Номинальное напряжение, кВ
10
Минимальный радиус изгиба
25
Срок службы, лет
30
Марка
Количество жил
Сечение ТПЖ, мм2
Броня
Стальные ленты
Наличие экрана
да
Пониженное дымогазовыделение
Нет
Сфера применения
Для стационарной прокладки
Кабель АСБл-10 3x150 ож силовой бронированный представляет собой надежный высоковольтный кабель с тремя однопроволочными алюминиевыми жилами, предназначенный для передачи и распределения электроэнергии в сетях на номинальное напряжение 10 кВ частотой 50 Гц. Конструкция изделия включает пропитанную бумажную изоляцию, герметичную свинцовую оболочку и броню из двух стальных лент с подушкой, усиленной лавсановыми лентами. Такое исполнение гарантирует высокую стойкость к механическим повреждениям, полную влагонепроницаемость и возможность эксплуатации в грунтах с высокой коррозионной активностью при наличии блуждающих токов.
Ниже приведена подробная расшифровка маркировки, конструктивное устройство изделия, базовые технические характеристики и рекомендованные сферы монтажа.
Подробная расшифровка маркировки
Обозначение марки АСБл-10 3x150 ож содержит исчерпывающие данные о конструкции и рабочих параметрах изделия:
- А — токопроводящие жилы выполнены из алюминия;
- С — сплошная защитная оболочка из свинца;
- Б — броня из двух стальных лент, наложенных с перекрытием зазоров;
- л — слой из пластмассовых (лавсановых) лент в составе подушки под броней;
- 10 — номинальное переменное напряжение кабеля составляет 10 кВ;
- 3 — количество токопроводящих жил;
- 150 — номинальное сечение каждой токопроводящей жилы в квадратных миллиметрах (мм²);
- ож — однопроволочное (монолитное) исполнение токопроводящих жил.
Конструкция кабеля
- Токопроводящие жилы — три алюминиевые однопроволочные жилы секторной формы сечением 150 мм².
- Фазная изоляция — кабельная бумага, пропитанная высоковязким изолирующим составом.
- Заполнение — жгуты из кабельной бумаги, заполняющие межжильное пространство.
- Поясная изоляция — слои кабельной бумаги с изоляционной пропиткой поверх скрученных жил.
- Экран — электропроводящая бумага поверх поясной изоляции для кабелей напряжением 6 кВ и более.
- Оболочка — бесшовная герметичная свинцовая трубка, исключающая проникновение влаги.
- Защитная подушка — слой битумного состава, крепированной бумаги и пластмассовых (лавсановых) лент.
- Броня — две спирально наложенные стальные ленты.
- Наружный покров — слой битума, пропитанная кабельная пряжа и противослипающий меловой состав.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное напряжение | 10 кВ |
| Частота переменного тока | 50 Гц |
| Количество и сечение жил | 3х150 мм² |
| Материал жил | Алюминий |
| Тип изоляции | Пропитанная кабельная бумага |
| Материал оболочки | Свинец |
| Защитный покров | Броня из двух стальных лент |
| Температура окружающей среды при эксплуатации | от -50 °C до +50 °C |
| Температура монтажа без предварительного прогрева | не ниже 0 °C |
| Длительно допустимая температура нагрева жил | +60 °C |
| Предельная температура жил при токах короткого замыкания | +130 °C |
| Минимальный радиус изгиба при прокладке | 25 наружных диаметров |
| Наружный диаметр (справочно) | 51,5 мм |
| Расчетная масса (вес) | 5586 кг/км |
| Срок службы кабеля | не менее 30 лет |
Область применения
- Прокладка в траншеях (земле) с низкой, средней и высокой коррозионной активностью грунта.
- Монтаж на участках трасс с опасностью воздействия блуждающих токов.
- Прокладка в кабельных каналах, сухих и влажных производственных помещениях, туннелях и коллекторах.
- Эксплуатация на кабельных эстакадах и технологических мостах при отсутствии растягивающих механических усилий.
- Энергоснабжение распределительных и трансформаторных подстанций промышленных объектов и городских сетей.
