АсВВГнг(А)-LS 1х10 силовой кабель с жилой из алюминиевого сплава, изоляция и оболочка ПВХ пониженной горючести
Характеристики
Единица измерения
:
м
Вес (не более), кг/км
:
83
Температура монтажа °C
:
-15
Допустимая температура окружающей среды при эксплуатации, °C
:
от -50 до +50
Описание
Кабель АсВВГнг(А)-LS 1х10 силовой с токопроводящей жилой из инновационного алюминиевого сплава. Применяется для стационарной прокладки в электросетях с повышенными требованиями к пожарной безопасности.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Производители
Тип изделия
Единица измерения
м
Вес (не более), кг/км
83
Температура монтажа °C
-15
Допустимая температура окружающей среды при эксплуатации, °C
от -50 до +50
Материал жилы
Алюминиевый сплав
Материал изоляции
ПВХ пластикат пониженной пожарной опасности
Материал оболочки
ПВХ пластикат пониженной пожарной опасности
Номинальное напряжение, кВ
0.66
Минимальный радиус изгиба
10
Срок службы, лет
30
Марка
Количество жил
Сечение ТПЖ, мм2
Броня
Нет
Наличие экрана
Нет
Пониженное дымогазовыделение
Да
Категория пожарной опасности
П1б.8.2.2.2
Кабель АсВВГнг(А)-LS 1х10 силовой — это кабельное изделие с токопроводящей жилой из сплава алюминия, предназначенное для передачи и распределения электрической энергии в стационарных установках. Кабель характеризуется пониженным дымо- и газовыделением при горении и тлении, устойчивостью к распространению горения при групповой прокладке по категории А и повышенной надежностью за счет использования современного сплава алюминия.
Ниже приведена расшифровка маркировки, конструкция и параметры кабеля.
Подробная расшифровка маркировки
Обозначение марки АсВВГнг(А)-LS 1х10 содержит исчерпывающую информацию о конструкции и свойствах изделия:
- Ас — токопроводящая жила выполнена из алюминиевого сплава;
- В — изоляция жил изготовлена из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности;
- В — наружная оболочка выполнена из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности;
- Г — отсутствие защитного бронированного покрова («голый»);
- нг(А) — не распространяет горение при групповой прокладке по категории А;
- LS — пониженное выделение дыма и коррозионно-активных газов (Low Smoke);
- 1 — количество токопроводящих жил;
- 10 — номинальное сечение жилы, мм².

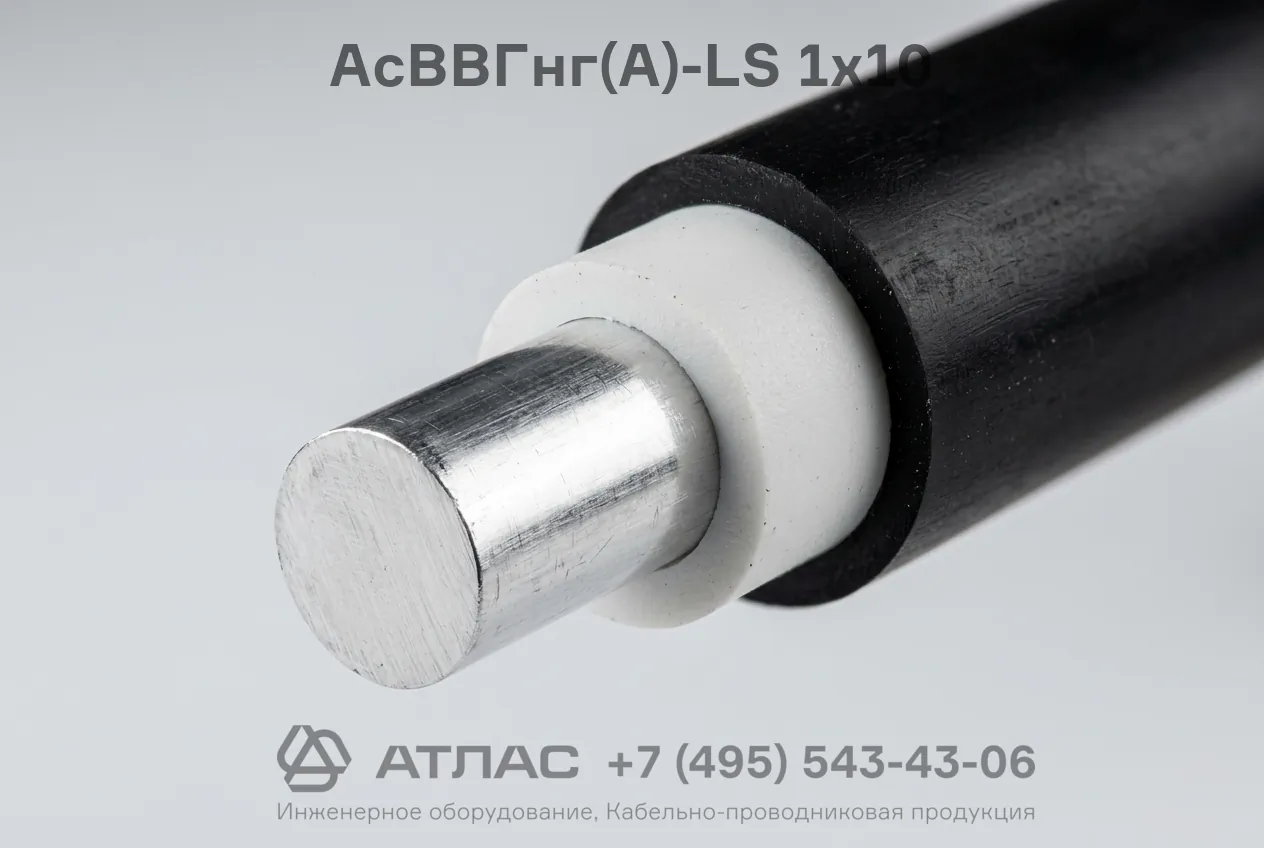

Конструкция кабеля
- Токопроводящая жила — круглая однопроволочная из алюминиевого сплава сечением 10 мм²;
- Изоляция — поливинилхлоридный пластикат пониженной пожарной опасности с отличительной цветовой маркировкой;
- Внутренняя экструдированная оболочка или поясная изоляция из ПВХ пластиката с низким дымовыделением;
- Наружная оболочка — защитный слой из ПВХ пластиката пониженной пожарной опасности черного цвета.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение, кВ | 0,66 / 1 |
| Номинальная частота, Гц | 50 |
| Диапазон температур эксплуатации, °C | от -50 до +50 |
| Минимальная температура монтажа без предварительного подогрева, °C | -15 |
| Максимальная допустимая температура нагрева жил при эксплуатации, °C | +70 |
| Предельно допустимая температура жилы при коротком замыкании, °C | +160 |
| Минимальный радиус изгиба при прокладке | 10 наружных диаметров |
| Дымообразование при горении и тлении | снижение светопроницаемости не более чем на 50% |
| Срок службы, лет | 30 |
Область применения
- Одиночная и групповая прокладка в кабельных сооружениях, производственных и общественных помещениях с высокими требованиями к пожарной безопасности;
- Электромонтаж в сухих и влажных производственных зданиях, туннелях, коллекторах при отсутствии механических воздействий и опасности растяжения;
- Применение на объектах с массовым пребыванием людей, где необходимо предотвратить токсическое задымление в случае возгорания.
