АсВВГнг(А)-LS 1х16 кабель силовой с жилой из алюминиевого сплава 0,66/1 кВ, ООО «Кабельный завод «АЛЮР»
Характеристики
Единица измерения
:
м
Вес (не более), кг/км
:
116
Температура монтажа °C
:
-15
Допустимая температура окружающей среды при эксплуатации, °C
:
от -50 до +50
Описание
Кабель АсВВГнг(А)-LS 1х16 силовой предназначен для передачи и распределения электроэнергии в стационарных электросетях. Изделие имеет жилу из алюминиевого сплава и оболочку пониженной пожарной опасности.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Производители
Тип изделия
Единица измерения
м
Вес (не более), кг/км
116
Температура монтажа °C
-15
Допустимая температура окружающей среды при эксплуатации, °C
от -50 до +50
Материал жилы
Алюминиевый сплав
Материал изоляции
ПВХ пластикат
Материал оболочки
ПВХ пластикат
Номинальное напряжение, кВ
1
Минимальный радиус изгиба
10
Срок службы, лет
30
Марка
Количество жил
Сечение ТПЖ, мм2
Броня
Нет
Наличие экрана
Нет
Пониженное дымогазовыделение
Да
Категория пожарной опасности
нг(А)-LS
Кабель АсВВГнг(А)-LS 1х16 силовой предназначен для передачи и распределения электроэнергии в стационарных установках. Изделие оснащено токопроводящей жилой из инновационного алюминиевого сплава, обладает пониженным дымо- и газовыделением при горении и тлении, а также не распространяет горение при групповой прокладке по категории А.
Ниже представлена подробная расшифровка маркировки кабельного изделия, его послойная конструкция, нормативные технические параметры и типовая сфера применения.
Подробная расшифровка маркировки
Обозначение марки АсВВГнг(А)-LS 1х16 содержит исчерпывающую информацию о структуре и свойствах изделия:
- Ас — токопроводящая жила выполнена из алюминиевого сплава
- В — изоляция токопроводящей жилы изготовлена из поливинилхлоридного пластиката пониженной пожарной опасности
- В — наружная защитная оболочка выполнена из поливинилхлоридного пластиката пониженной пожарной опасности
- Г — отсутствие защитных бронированных покровов («голый»)
- нг(А) — не распространяет горение при групповой прокладке по категории пожарной безопасности А
- LS — пониженное выделение дыма и коррозионно-активных газов при горении и тлении (Low Smoke)
- 1 — количество токопроводящих жил
- 16 — номинальное сечение жилы, выраженное в квадратных миллиметрах

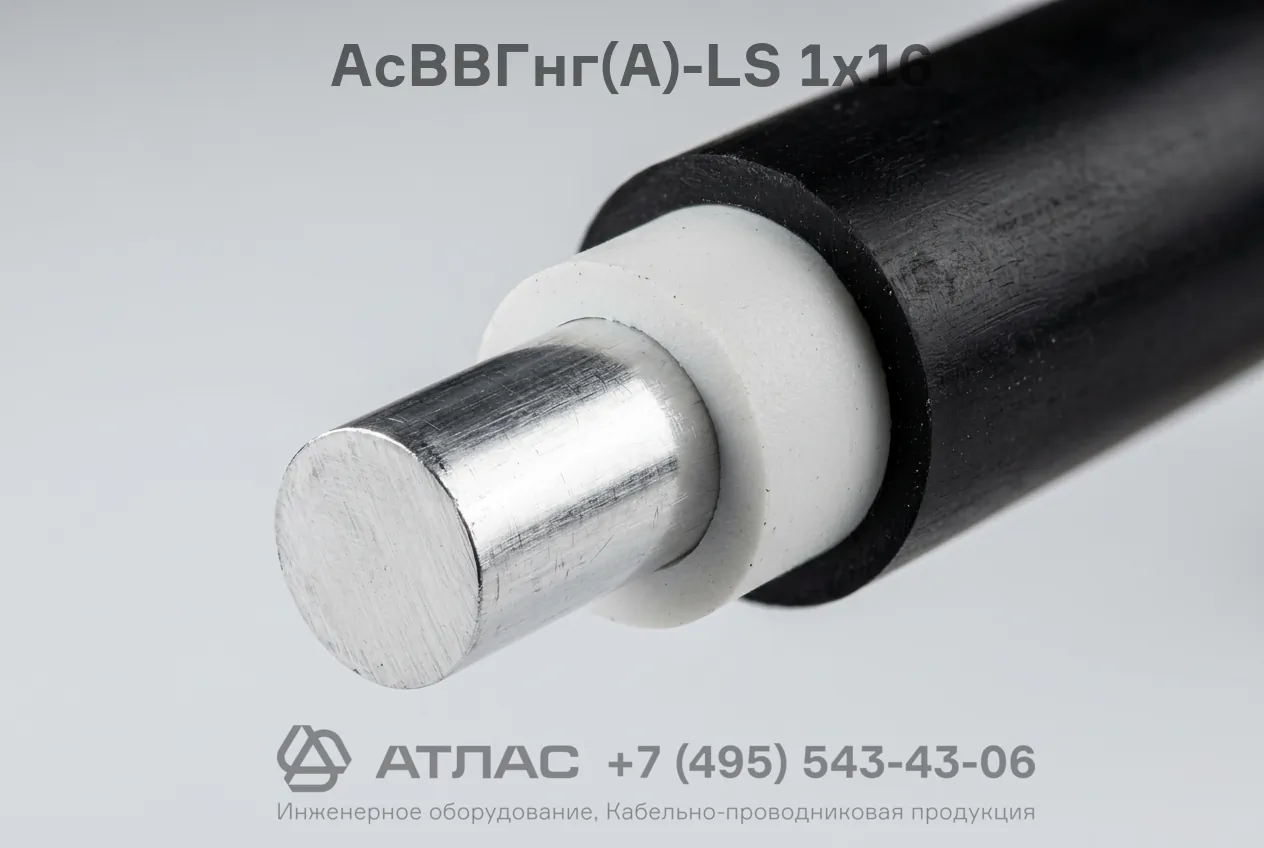

Конструкция кабеля
- Токопроводящая жила из алюминиевого сплава номинальным сечением 16 мм², круглой формы.
- Изоляция из поливинилхлоридного пластиката пониженной пожароопасности, обеспечивающая надежную электрическую прочность.
- Наружная оболочка из поливинилхлоридного пластиката пониженной пожароопасности (LS), устойчивая к внешним воздействиям и не поддерживающая горение при групповой прокладке.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение, частота 50 Гц | 0,66 / 1 кВ |
| Диапазон температур при эксплуатации | от -50 °C до +50 °C |
| Минимальная температура прокладки без предварительного подогрева | -15 °C |
| Максимальная рабочая температура жилы при длительной нагрузке | +70 °C |
| Предельно допустимая температура нагрева жил при коротком замыкании | +160 °C |
| Минимальный радиус изгиба при монтаже | не менее 10 наружных диаметров |
| Снижение светопроницаемости при тлении и горении | не более 50% |
| Расчетный вес (масса), ориентировочно | 116 кг/км |
| Срок службы кабельного изделия | не менее 30 лет |
| Гарантийный срок эксплуатации | 5 лет |
Область применения
- Передача и распределение электрической энергии в сетях переменного тока на номинальное напряжение 0,66 и 1 кВ.
- Стационарная прокладка в кабельных сооружениях, лотках, коробах, кабельных эстакадах и производственных помещениях.
- Групповая прокладка во внутренних электросетях жилых, общественных и административных зданий с высокими требованиями к пожарной безопасности.
- Монтаж на кабельных трассах без ограничения разности уровней, включая вертикальные и наклонные участки.
