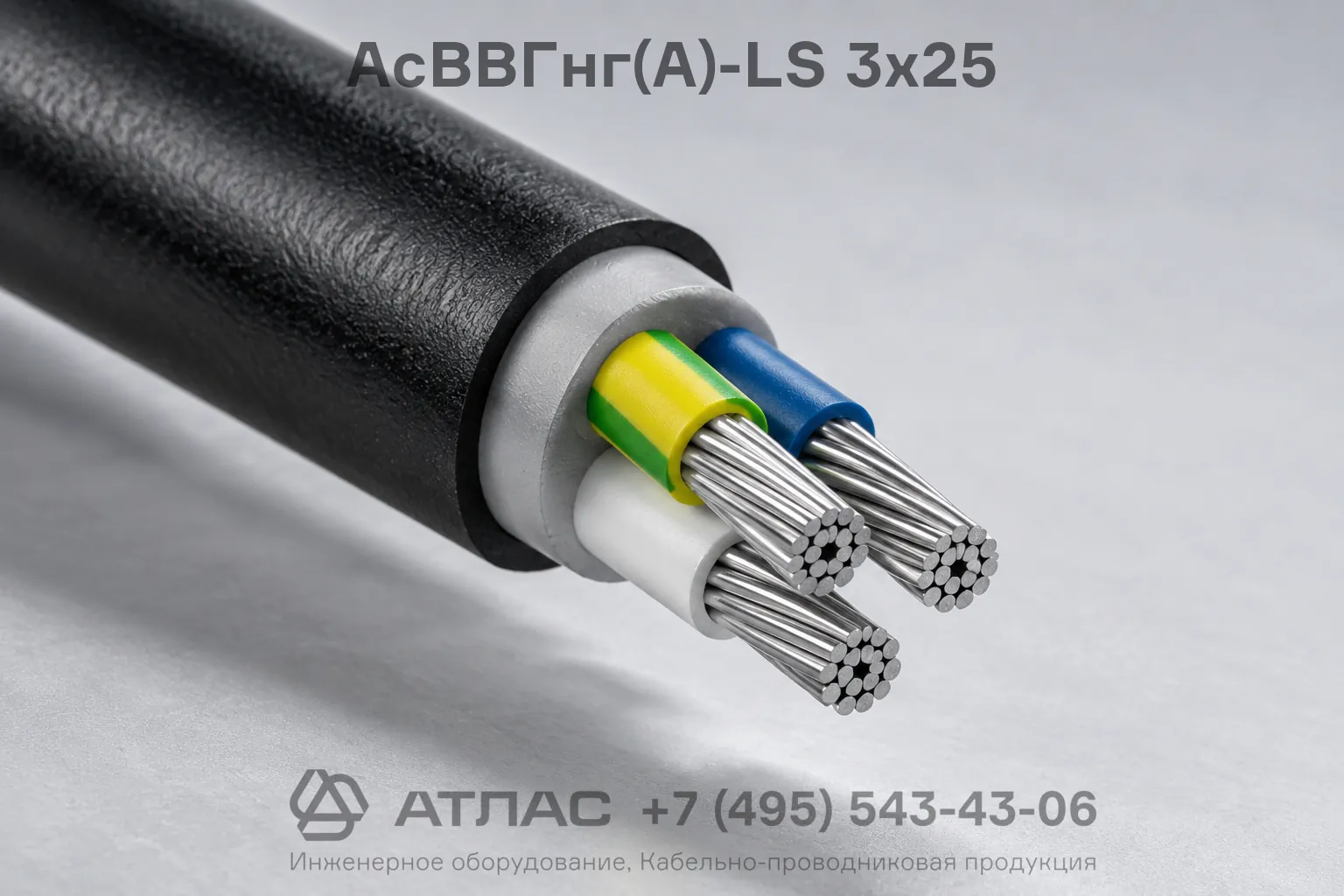

АсВВГнг(А)-LS 3х25 кабель силовой с алюминиевыми секторными жилами, не распространяющий горение
181.31 руб.
Характеристики
Единица измерения
:
м
Вес (не более), кг/км
:
706
Температура монтажа °C
:
-15
Допустимая температура окружающей среды при эксплуатации, °C
:
от -50 до +50
Описание
Кабель АсВВГнг(А)-LS 3х25 силовой предназначен для передачи и распределения электрической энергии в стационарных установках. Изделие оснащено тремя алюминиевыми секторными жилами сечением 25 мм² и оболочкой с пониженным дымовыделением.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Производители
Тип изделия
Единица измерения
м
Вес (не более), кг/км
706
Температура монтажа °C
-15
Допустимая температура окружающей среды при эксплуатации, °C
от -50 до +50
Материал жилы
Алюминий
Материал изоляции
ПВХ пластикат пониженной пожарной опасности
Материал оболочки
ПВХ пластикат пониженной пожарной опасности
Номинальное напряжение, кВ
0.66 / 1
Минимальный радиус изгиба
7.5
Срок службы, лет
30
Марка
Количество жил
Сечение ТПЖ, мм2
Броня
Нет
Наличие экрана
Нет
Пониженное дымогазовыделение
Да
Категория пожарной опасности
A
Кабель АсВВГнг(А)-LS 3х25 силовой — это трехжильный кабель с алюминиевыми токопроводящими жилами секторной формы, предназначенный для передачи и распределения электроэнергии в стационарных установках. Изделие характеризуется пониженным уровнем дымо- и газовыделения при горении и тлении, а также не распространяет горение при групповой прокладке по категории А.
Ниже приведена подробная расшифровка маркировки, описание конструкции, нормативные технические параметры и область применения данного кабеля.
Подробная расшифровка маркировки
Обозначение марки АсВВГнг(А)-LS 3х25 расшифровывается следующим образом:
- А — токопроводящие жилы выполнены из алюминия
- с — секторная форма поперечного сечения токопроводящих жил
- В — изоляция жил изготовлена из поливинилхлоридного (ПВХ) пластиката
- В — наружная оболочка выполнена из поливинилхлоридного (ПВХ) пластиката
- Г — отсутствие защитного покрова (брони), кабель «голый»
- нг(А) — не распространяет горение при групповой прокладке по категории пожарной опасности А
- LS — Low Smoke, пониженное выделение дыма и коррозионно-активных газов при горении и тлении
- 3 — три токопроводящие жилы
- 25 — номинальное сечение каждой жилы составляет 25 мм²
Конструкция кабеля
- Токопроводящие жилы — три алюминиевые однопроволочные жилы секторной формы сечением 25 мм²
- Изоляция — слой поливинилхлоридного пластиката пониженной пожарной опасности с отличительной цветовой маркировкой
- Сердечник — изолированные жилы скручены между собой с заполнением промежутков ПВХ композицией
- Наружная оболочка — защитный слой из поливинилхлоридного пластиката пониженной пожарной опасности с низким дымовыделением
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | 0,66 / 1 кВ при частоте 50 Гц |
| Количество и сечение жил | 3х25 мм² |
| Материал жилы | Алюминий |
| Форма сечения жил | Секторная |
| Диапазон температур эксплуатации | от -50 °C до +50 °C |
| Минимальная температура прокладки без предварительного подогрева | -15 °C |
| Длительно допустимая температура нагрева жил | +70 °C |
| Предельная температура жил при токах короткого замыкания | +160 °C |
| Минимальный радиус изгиба при монтаже | 7,5 наружных диаметров |
| Категория пожарной безопасности | нг(А)-LS (ГОСТ 31565-2012) |
| Расчетная масса (вес) | не более 706 кг/км |
| Срок службы | не менее 30 лет |
Область применения
- Групповая прокладка кабельных линий в кабельных сооружениях, производственных помещениях и на промышленных эстакадах
- Внутренние электрические сети зданий и сооружений с постоянным пребыванием людей, где регламентированы требования по снижению дымовыделения
- Питание распределительных щитов, трансформаторных подстанций и силовых установок стационарного типа
- Трассы кабельных линий без ограничения разности уровней по высоте при отсутствии риска механических повреждений и растягивающих нагрузок
