АсВВГнг(А)-LS 3х4 кабель силовой с жилами из алюминиевого сплава, изоляция и оболочка пониженной горючести
42.38 руб.
Характеристики
Единица измерения
:
м
Вес (не более), кг/км
:
Расчетный справочный вес кабеля составляет не более 209 кг/км
Температура монтажа °C
:
Монтаж без предварительного подогрева допускается при температуре от -15 °C
Допустимая температура окружающей среды при эксплуатации, °C
:
Диапазон допустимых рабочих температур эксплуатации составляет от -50 °C до +50 °C
Описание
Кабель АсВВГнг(А)-LS 3х4 силовой предназначен для передачи и распределения электроэнергии в фиксированных сетях. Изделие имеет жилы из алюминиевого сплава, ПВХ изоляцию и оболочку пониженной пожарной опасности с пониженным дымовыделением.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Производители
Единица измерения
м
Вес (не более), кг/км
Расчетный справочный вес кабеля составляет не более 209 кг/км
Температура монтажа °C
Монтаж без предварительного подогрева допускается при температуре от -15 °C
Допустимая температура окружающей среды при эксплуатации, °C
Диапазон допустимых рабочих температур эксплуатации составляет от -50 °C до +50 °C
Материал жилы
Токопроводящие жилы изготовлены из высокотехнологичного алюминиевого сплава
Материал изоляции
Изоляция выполнена из поливинилхлоридного пластиката пониженной пожароопасности
Материал оболочки
Наружная оболочка из ПВХ пластиката с пониженным дымо- и газовыделением (LS)
Наружный диаметр, мм
Фактический наружный диаметр кабеля уточняется по паспорту завода-изготовителя
Номинальное напряжение, кВ
Номинальное переменное напряжение промышленной частоты составляет 0,66 кВ
Минимальный радиус изгиба
Минимальный радиус изгиба при прокладке составляет не менее 7,5 наружных диаметров
Срок службы, лет
Установленный нормативный срок службы кабельного изделия составляет не менее 30 лет
Сечение ТПЖ, мм2
Броня
Защитный бронированный покров в конструкции кабеля отсутствует (тип исполнения Г)
Наличие экрана
Экранирующие элементы в базовой конструкции силового кабеля отсутствуют
Пониженное дымогазовыделение
Да, конструкция соответствует индексу Low Smoke (LS) со сниженным выделением дыма
Время работы в открытом огне
Не нормируется для данной марки (изделие не является огнестойким исполнения FR)
Категория пожарной опасности
Категория А по нераспространению горения при групповой прокладке согласно ГОСТ
Кабель АсВВГнг(А)-LS 3х4 силовой — это трехжильный силовой кабель с проводниками из инновационного алюминиевого сплава, изоляцией и оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности. Кабель характеризуется пониженным выделением дыма и вредных газов при горении и тлении, не распространяет горение при групповой прокладке по категории А и рассчитан на передачу и распределение электрической энергии в сетях переменного тока частотой 50 Гц на номинальное напряжение 0,66 кВ.
Ниже представлена подробная техническая информация о расшифровке маркировки, конструктивных элементах и базовых параметрах данного кабельного изделия.
Подробная расшифровка маркировки
Обозначение марки АсВВГнг(А)-LS 3х4 расшифровывается в соответствии с требованиями отечественных стандартов:
- Ас — токопроводящие жилы изготовлены из алюминиевого сплава (серии 8ххх по ГОСТ Р 58019-2017), обладающего повышенной гибкостью и надежностью контакта;
- В — изоляция жил выполнена из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности;
- В — наружная защитная оболочка изготовлена из поливинилхлоридного пластиката пониженной пожарной опасности;
- Г — отсутствие специального защитного покрова поверх оболочки (без брони);
- нг(А) — показатель пожарной безопасности, не распространяет горение при групповой прокладке по категории А;
- LS — пониженное выделение дыма и коррозионно-активных газов при горении и тлении (Low Smoke);
- 3 — число основных токопроводящих жил;
- 4 — номинальное сечение каждой жилы в квадратных миллиметрах (мм²).

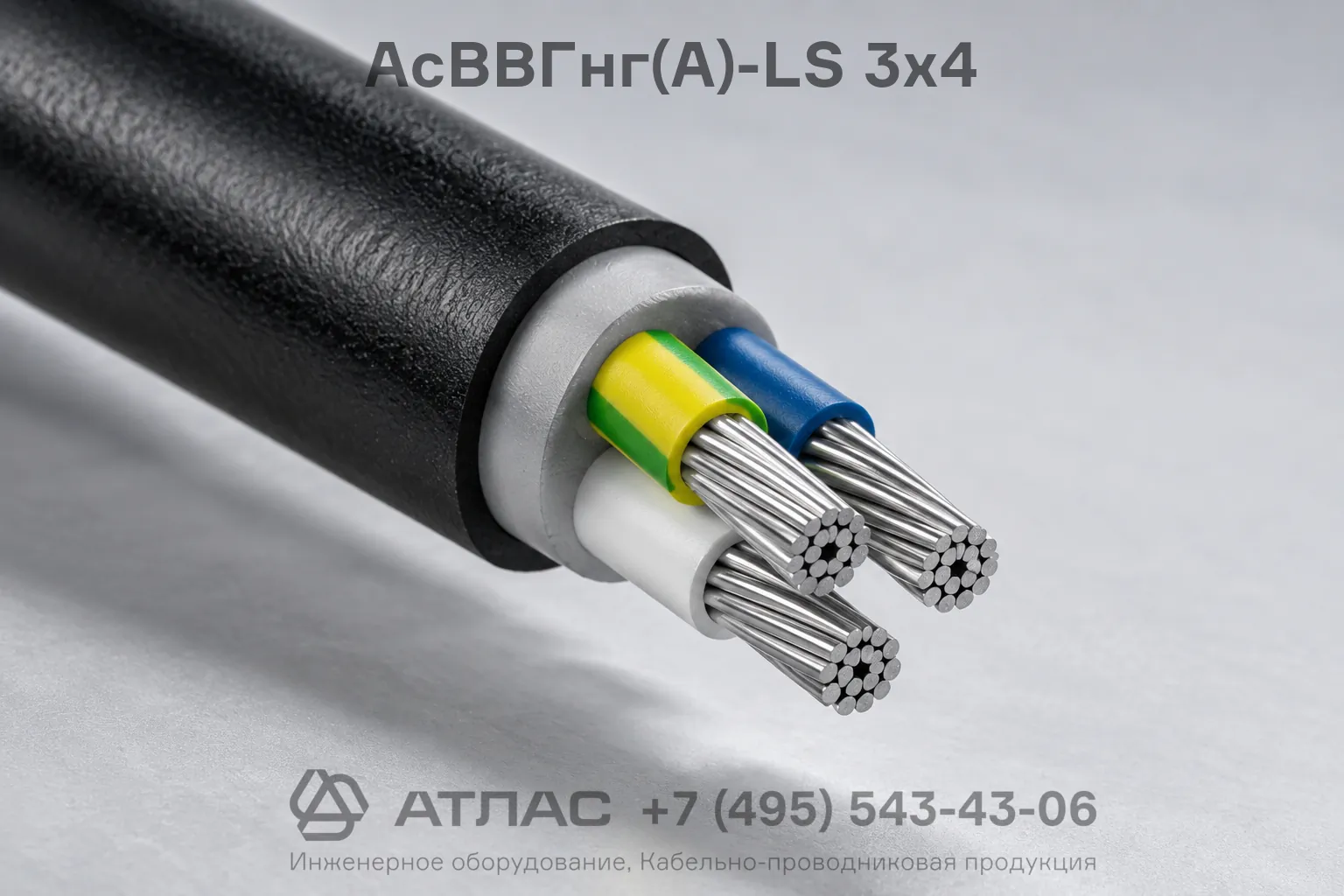

Конструкция кабеля
- Токопроводящие жилы — три круглые жилы номинальным сечением 4 мм² из алюминиевого сплава.
- Изоляция проводников — ПВХ пластикат пониженной пожарной опасности с отличительной цветовой маркировкой.
- Скрутка — изолированные жилы скручены в сердечник правильной концентрической скруткой.
- Внутренний промежуточный слой — заполнение из полимерной композиции для придания кабелю круглой формы и снижения зазоров.
- Наружная оболочка — защитный слой из ПВХ пластиката с низким дымовыделением (LS), устойчивый к ультрафиолету и механическим воздействиям при стационарном монтаже.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | 0,66 кВ частотой 50 Гц |
| Диапазон температур при эксплуатации | от -50 °C до +50 °C |
| Относительная влажность воздуха при +35 °C | до 98 % |
| Минимальная температура прокладки без предварительного подогрева | -15 °C |
| Максимально допустимая температура нагрева жил при работе | +70 °C |
| Предельно допустимая температура жил в аварийном режиме | +90 °C |
| Предельная температура жил при коротком замыкании | +160 °C |
| Минимальный радиус изгиба при прокладке | не менее 7,5 наружных диаметров |
| Расчетная справочная масса | не более 209 кг/км |
| Снижение светопроницаемости при испытаниях на дымообразование | не более 50 % |
| Срок службы кабеля | не менее 30 лет |
| Гарантийный срок эксплуатации | 5 лет |
Область применения
Кабель марки АсВВГнг(А)-LS 3х4 применяется для стационарной прокладки в осветительных и силовых сетях на объектах с высокими требованиями к пожарной безопасности:
- В кабельных эстакадах, галереях, туннелях, каналах и коллекторах;
- Внутри жилых, общественных и коммерческих зданий, включая административные центры, гостиницы и офисы;
- В производственных помещениях и на промышленных предприятиях при условии отсутствия риска механического повреждения;
- Для групповой прокладки в открытых и закрытых кабельных трассах без риска распространения горения.
