АсВВГнг(А)-LS 5х4 силовой кабель с жилами из алюминиевого сплава пониженной пожарной опасности

Кабель АсВВГнг(А)-LS 5х4 силовой — это современное кабельное изделие с токопроводящими жилами из высокотехнологичного алюминиевого сплава, предназначенное для передачи и распределения электроэнергии в стационарных электросетях. Изделие сочетает улучшенные механические свойства сплава с высокими показателями пожарной безопасности: кабель не распространяет горение при групповой прокладке и характеризуется пониженным уровнем дымо- и газовыделения при тлении или воздействии пламени.

Ниже приведена подробная расшифровка маркировки, конструктивное исполнение, эксплуатационные характеристики и рекомендованные сферы применения кабеля.

Подробная расшифровка маркировки

Каждое буквенно-цифровое обозначение в наименовании описывает определенный конструктивный элемент или свойство:

• Ас — токопроводящая жила выполнена из алюминиевого сплава серии 8xxx, обладающего повышенной гибкостью и устойчивостью к изгибам по сравнению с чистым алюминием
• В — изоляция проводников изготовлена из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности
• В — внешняя защитная оболочка выполнена из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности
• Г — отсутствие защитных бронированных покровов (голый кабель)
• нг(А) — пожарная безопасность: не распространяет горение при прокладке в пучках по категории А
• LS — пониженное выделение дыма и коррозионно-активных газов при горении и тлении (Low Smoke)
• 5 — количество токопроводящих жил в кабеле
• 4 — номинальное сечение каждой токопроводящей жилы, мм²

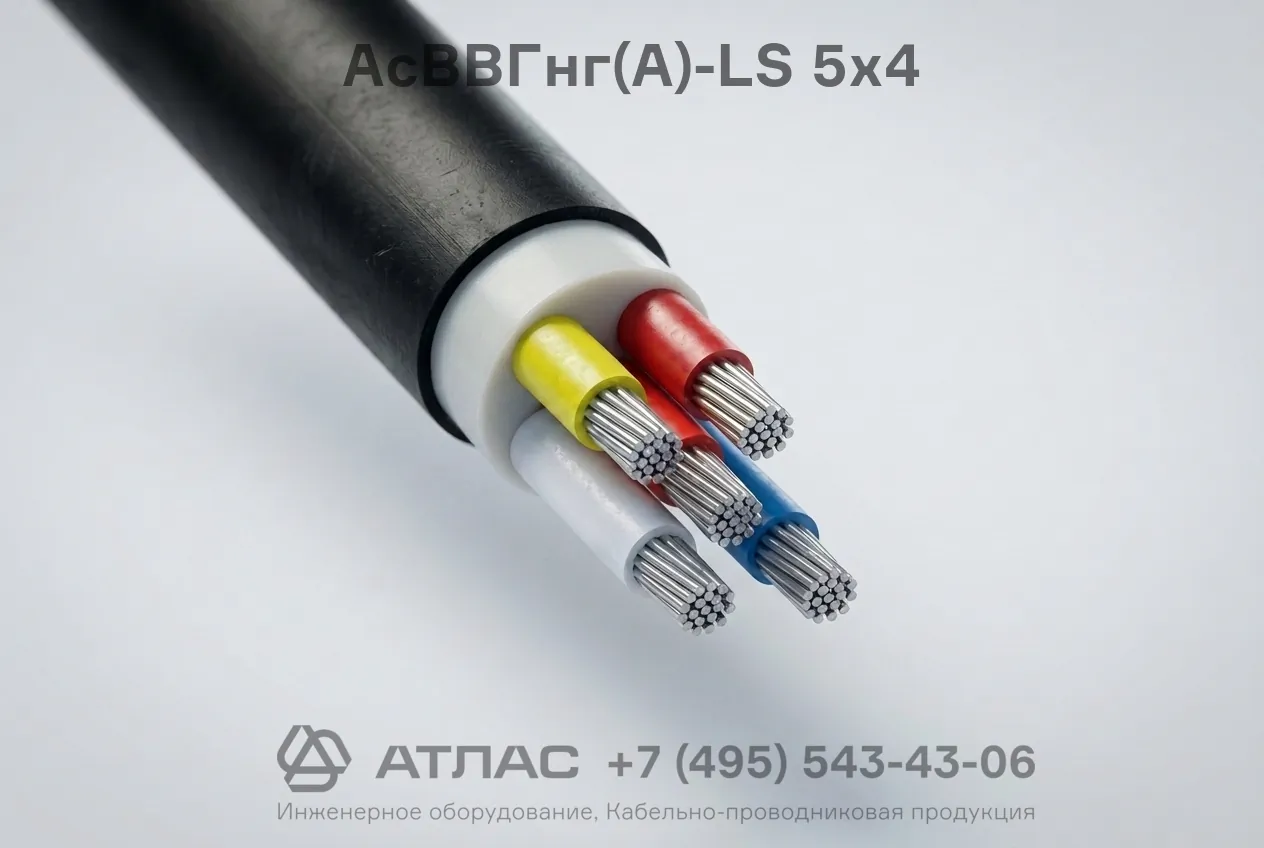

Конструкция кабеля

1. Токопроводящие жилы — пять однопроволочных проводников круглой формы из алюминиевого сплава сечением 4 мм²
2. Изоляция — слой поливинилхлоридного пластиката пониженной пожароопасности с отличительной цветовой маркировкой жил
3. Скрутка — изолированные жилы скручены в устойчивый сердечник правильной геометрической формы
4. Внутреннее заполнение — промежутки между скрученными жилами заполнены невулканизированной полимерной композицией с низким дымовыделением
5. Наружная оболочка — сплошной защитный слой из ПВХ пластиката пониженной горючести с нормированным дымообразованием

Основные технические характеристики

Область применения

• Передача и распределение электроэнергии в стационарных установках на номинальное переменное напряжение до 0,66 кВ
• Групповая прокладка кабельных трасс в кабельных сооружениях, лотках, коробах и производственных помещениях
• Организация силовых и распределительных цепей в жилых, административных и общественных зданиях с повышенными требованиями к пожарной безопасности
• Электропроводка на объектах с массовым скоплением людей, где критически важно минимальное задымление путей эвакуации при пожаре
• Монтаж трехфазных пятипроводных линий питания с отдельными нулевым рабочим и нулевым защитным проводниками
