NUM (NYM) 3x1,5 КОНКОРД кабель силовой медный с заполнением 0,66 кВ для стационарной прокладки
Кабель NUM (NYM) 3x1,5 КОНКОРД силовой — это трехжильный силовой кабель с круглыми медными жилами, поливинилхлоридной изоляцией и внешней оболочкой, оснащенный специализированным внутренним заполнением междужильного пространства. Изделие предназначено для передачи и распределения электрической энергии в стационарных установках осветительных и силовых цепей. Ключевыми эксплуатационными свойствами данной продукции являются надежная пожаробезопасность при одиночной прокладке за счет самозатухающего ПВХ пластиката, идеальная геометрия круглого сечения для удобной герметизации вводов, высокая устойчивость к влажности до 98 % и расчетный срок службы не менее 30 лет.
Ниже представлена подробная техническая расшифровка маркировки, порядок слоев конструкции, нормативные параметры и рекомендованные сферы использования кабеля.
Подробная расшифровка маркировки
Обозначение кабельного изделия формируется в соответствии с отраслевыми стандартами и включает следующие элементы:
- N — стандартизированный кабель, изготовленный в соответствии с немецким национальным стандартом VDE 0250 (Normenleitung)
- Y — изоляция токопроводящих жил выполнена из поливинилхлоридного пластиката (ПВХ)
- M — наличие защитной внешней оболочки, обеспечивающей возможность прокладки в различных строительных конструкциях (Mantelleitung)
- NUM — модифицированная аббревиатура кабеля типа NYM, принятая на российском рынке
- 3 — количество токопроводящих жил в кабеле
- x — знак умножения, разделяющий число жил и их сечение
- 1,5 — номинальное сечение каждой токопроводящей жилы в квадратных миллиметрах
- КОНКОРД — маркировка предприятия-изготовителя (ООО «Конкорд»)

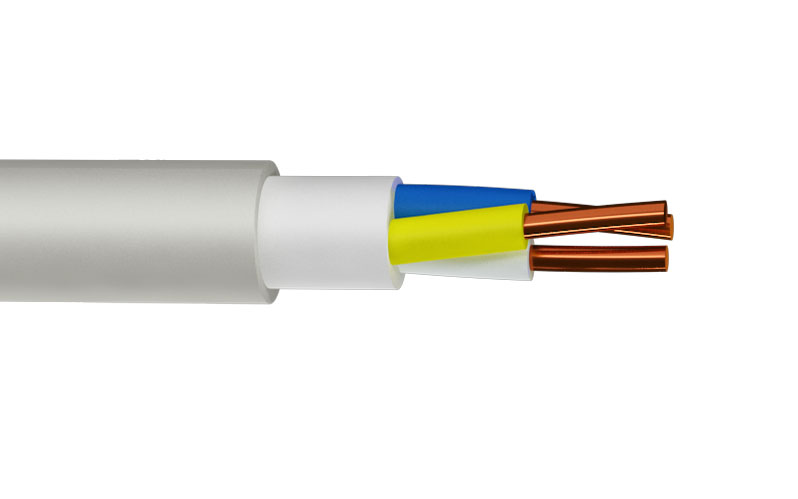

Конструкция кабеля
- Токопроводящая жила — медная, однопроволочная, круглой формы, соответствующая 1 классу гибкости по ГОСТ 22483.
- Изоляция жил — пластикат на основе поливинилхлорида (ПВХ) с различимой цветовой маркировкой для быстрого фазирования.
- Промежуточное заполнение — полимерная безгалогенная композиция или мелонаполненная резиновая смесь, плотно заполняющая промежутки между жилами и придающая кабелю круглую форму.
- Внешняя защитная оболочка — светло-серый ПВХ пластикат пониженной горючести, плотно облегающий заполнение и легко отделяющийся от внутренних элементов без их повреждения при разделке.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное рабочее переменное напряжение | 0,66 кВ (частота 50 Гц) |
| Диапазон допустимых температур при эксплуатации | от -50 °C до +50 °C |
| Минимальная температура прокладки и монтажа без предварительного подогрева | -15 °C |
| Относительная влажность воздуха при температуре окружающей среды +35 °C | до 98 % |
| Минимально допустимый радиус изгиба изделия | 7,5 наружных диаметров |
| Наружный расчетный диаметр | 9,9 мм |
| Расчетная масса (вес) изделия | 124 кг/км |
| Класс пожарной безопасности по ГОСТ | ПРГО 1 |
| Срок службы кабеля | не менее 30 лет |
Область применения
- Стационарный монтаж силовых и осветительных распределительных сетей в жилых, административных, торговых и производственных зданиях.
- Прокладка внутри сухих, влажных и сырых помещений в кабельных лотках, коробах, штробах под штукатурку, а также в кирпичной кладке и бетоне.
- Электромонтажные работы в деревянных домах и каркасных строениях при использовании защитных негорючих труб и каналов.
- Подключение электротехнического оборудования, требующего повышенной герметичности кабельного ввода.
- Прокладка на открытом воздухе при условии исключения прямого попадания солнечных лучей и ультрафиолетового воздействия.
