КГППнг(А)-HF 5х16 кабель силовой гибкий медный безгалогенный пятижильный с изоляцией из полимеров

Кабель гибкий КГППнг(А)-HF 5х16 силовой — это пятижильный кабель с медными многопроволочными жилами повышенной гибкости, предназначенный для передачи и распределения электроэнергии в сетях номинальным переменным напряжением до 0,66/1 кВ. Изделие отличается отсутствием галогенов в материале изоляции и оболочки, не выделяет коррозионно-активных газов при горении и тлении, а также не распространяет горение при групповой прокладке.

Ниже представлена полная расшифровка маркировки, конструктивные особенности и основные параметры кабеля.

Подробная расшифровка маркировки

Обозначение КГППнг(А)-HF 5х16 содержит сведения о конструкции, применяемых полимерах и пожарной безопасности:

• К — кабель;
• Г — гибкая конструкция токопроводящих жил;
• П — изоляция жил выполнена из полимерной композиции, не содержащей галогенов;
• П — защитная наружная оболочка изготовлена из безгалогенной полимерной композиции;
• нг(А) — не распространяет горение при групповой прокладке по категории А;
• HF — Halogen Free, отсутствие галогенов (минимальное выделение токсичных и коррозионно-активных газов при термическом воздействии);
• 5 — количество токопроводящих жил;
• 16 — номинальное сечение каждой жилы в квадратных миллиметрах (мм²).

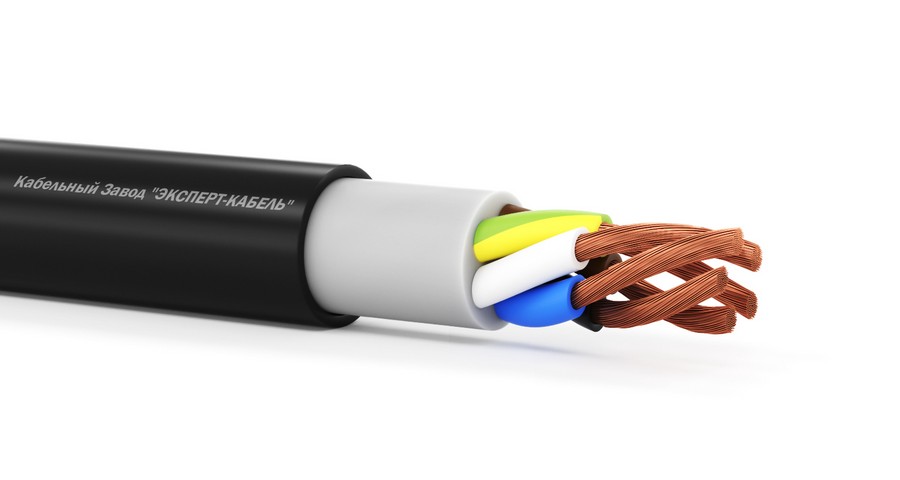

Конструкция кабеля

1. Токопроводящие жилы — круглые многопроволочные медные жилы 5 класса гибкости по ГОСТ 22483.
2. Изоляция — слой из термопластичной или сшитой полимерной композиции, не содержащей галогенов, с индивидуальной цветовой маркировкой жил.
3. Скрутка — изолированные жилы скручены в сердечник с заполнением межжильного пространства безгалогенным полимерным материалом.
4. Наружная оболочка — сплошной защитный слой из безгалогенной полимерной композиции с высокой стойкостью к изгибам и внешним воздействиям.

Основные технические характеристики

Область применения

• Подключение подвижных механизмов, подъемно-транспортного оборудования, строительной техники и промышленного инструмента к электросетям;
• Стационарная и нестационарная прокладка внутри помещений с повышенными требованиями к пожарной безопасности;
• Эксплуатация в общественных зданиях с массовым пребыванием людей (торговые центры, вокзалы, медицинские комплексы, офисы);
• Применение на объектах, оснащенных чувствительной микропроцессорной и электронной аппаратурой, благодаря отсутствию коррозионно-активных газов при тлении.
