ППГЭнг(А)-HF 4х1,5 медный экранированный безгалогенный кабель силовой на напряжение 0,66 кВ

Кабель силовой ППГЭнг(А)-HF 4х1,5 — это кабельное изделие с медными токопроводящими жилами, общим экраном и защитными слоями из полимерных композиций, не содержащих галогенов. Кабель предназначен для стационарной прокладки в электрических сетях на номинальное переменное напряжение 0,66 кВ частотой 50 Гц. Ключевыми эксплуатационными свойствами изделия являются отсутствие коррозионно-активных газообразных веществ при горении и тлении, пониженное дымовыделение, нераспространение горения при групповой прокладке по категории А и надежная защита цепей от электромагнитных помех.

Ниже приведена подробная расшифровка маркировки, конструктивные особенности, технические характеристики и область применения кабеля.

Подробная расшифровка маркировки

Обозначение марки ППГЭнг(А)-HF 4х1,5 расшифровывается следующим образом:

• П — изоляция токопроводящих жил выполнена из полимерной композиции, не содержащей галогенов;
• П — внешняя оболочка выполнена из полимерной композиции, не содержащей галогенов;
• Г — отсутствие защитного бронированного покрова;
• Э — наличие общего экрана для защиты от электромагнитных полей;
• нг(А) — показатель пожарной опасности, подтверждающий нераспространение горения при групповой прокладке по категории А;
• HF — Halogen Free, свидетельствует об отсутствии галогенов и минимальном выделении дыма и коррозионно-активных газов при горении;
• 4 — количество токопроводящих жил;
• 1,5 — номинальное сечение жилы, мм².

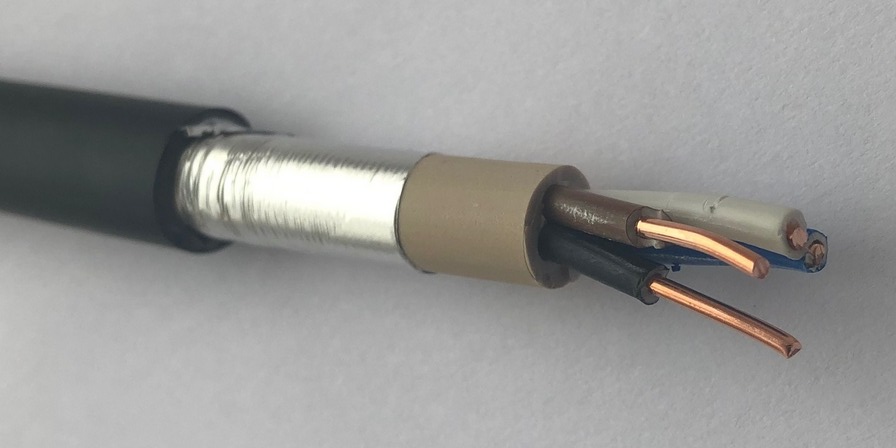

Конструкция кабеля

1. Токопроводящие жилы — четыре круглые медные жилы 1 класса гибкости согласно стандарту ГОСТ 22483.
2. Изоляция — слой из безгалогенной полимерной композиции с отличительной цветовой расцветкой жил.
3. Скрутка — изолированные жилы скручены в сердечник концентрической скруткой.
4. Внутренняя оболочка — заполнение межфазного пространства безгалогенным полимерным материалом.
5. Экран — общий экранирующий слой из медных лент или фольгированного композита с медным проводником заземления.
6. Наружная оболочка — защитный шланг из полимерной композиции, не содержащей галогенов.

Основные технические характеристики

Область применения

• Групповая прокладка кабельных линий в помещениях с большим скоплением людей и наличием сложного микропроцессорного оборудования.
• Электроустановки административных, офисных, коммерческих и жилых комплексов.
• Электросети объектов с повышенными требованиями к электромагнитной совместимости.
• Системы электроснабжения, где недопустимо выделение галогеноводородных кислот при термическом воздействии.
