ППГЭнг(А)-HF 4х120 медный экранированный безгалогенный кабель силовой на номинальное напряжение 1 кВ

Кабель силовой ППГЭнг(А)-HF 4х120 экранированный — это силовой кабель с медными токопроводящими жилами сечением 120 мм², изоляцией и внешней защитной оболочкой из полимерных композиций, не содержащих галогенов, а также общим медным экраном. Кабель предназначен для стационарной прокладки, характеризуется нераспространением горения при групповом монтаже по категории А, отсутствием коррозионно-активных газов при тлении и надежной защитой от воздействия электромагнитных полей.

Ниже приведена подробная расшифровка маркировки, порядок конструктивных слоев, технические параметры изделия и регламентированные области применения.

Подробная расшифровка маркировки

Обозначение марки ППГЭнг(А)-HF 4х120 содержит следующие технические сведения:

• П — изоляция жил выполнена из полимерной композиции, не содержащей галогенов;
• П — внешняя оболочка выполнена из полимерной композиции, не содержащей галогенов;
• Г — отсутствие защитного бронированного покрова («голый»);
• Э — наличие общего экрана из медных лент или медной фольги;
• нг(А) — не распространяет горение при групповой прокладке по категории пожарной опасности А;
• HF — Halogen Free, не содержит галогенов, не выделяет коррозионно-активных газообразных веществ при горении и тлении;
• 4 — четыре токопроводящие жилы;
• 120 — номинальное сечение токопроводящих жил, мм².

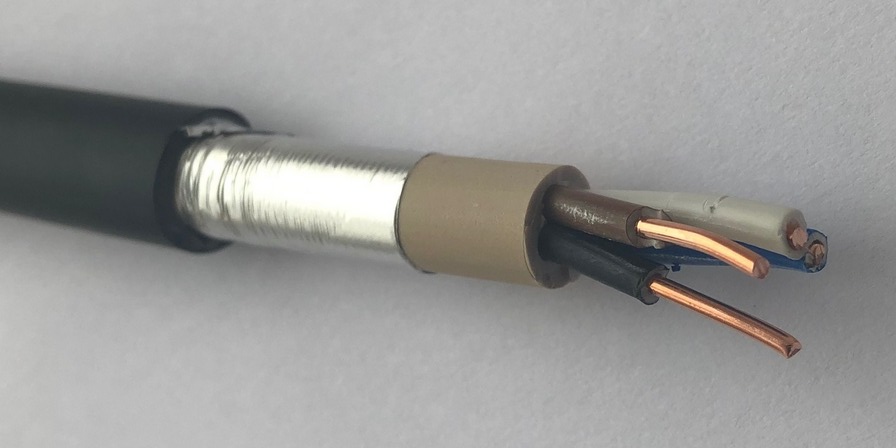

Конструкция кабеля

1. Медные токопроводящие жилы многопроволочного исполнения номинальным сечением 120 мм²;
2. Изоляция токопроводящих жил из полимерной композиции без содержания галогенов с отличительной цветовой маркировкой;
3. Скрутка изолированных жил в сердечник с заполнением промежутков безгалогенным полимерным материалом;
4. Внутренняя экструдированная оболочка (поясная изоляция) из полимерной безгалогенной композиции;
5. Электромагнитный экран из медных лент или фольги с контактным медным проводником;
6. Наружная защитная оболочка из полимерной композиции, не содержащей галогенов.

Основные технические характеристики

Область применения

• Электроснабжение промышленных и жилых объектов с повышенными требованиями к пожарной безопасности и плотности пребывания людей.
• Прокладка линий питания в торговых центрах, офисных зданиях, медицинских и образовательных учреждениях, метрополитенах, аэропортах и вокзалах.
• Электроустановки и серверные помещения с высокой концентрацией микропроцессорной техники, где требуется минимизировать электромагнитные помехи и воздействие коррозионных газов.
• Групповая прокладка в кабельных сооружениях, лотках, трубах и коробах при отсутствии механических повреждающих воздействий на кабель.
