ППГЭнг(А)-HF 4х185 кабель силовой экранированный медный безгалогенный, 4 жилы сечением 185 мм2, 1 кВ

Кабель ППГЭнг(А)-HF 4х185 силовой — это экранированный силовой кабель с четырьмя медными жилами сечением 185 мм², предназначенный для стационарной передачи и распределения электрической энергии. Изоляция и наружная оболочка изделия выполнены из полимерных композиций, не содержащих галогенов, что обеспечивает соответствие категории пожарной безопасности нг(А)-HF с минимальным дымовыделением и отсутствием коррозионно-активных газов при горении.

Ниже приведена подробная расшифровка маркировки, особенности конструкции, нормативные технические параметры и область применения изделия.

Подробная расшифровка маркировки

Каждый элемент буквенно-цифрового индекса ППГЭнг(А)-HF 4х185 имеет строгое техническое значение:

• П — изоляция жил из безгалогенной полимерной композиции;
• П — наружная оболочка из безгалогенной полимерной композиции;
• Г — отсутствие брони («голый»);
• Э — наличие электростатического экрана;
• нг(А) — не распространяет горение при групповой прокладке по категории А;
• HF — отсутствие галогенов (Halogen Free), пониженное дымо- и газовыделение, отсутствие коррозионно-активных газообразных продуктов;
• 4 — количество токопроводящих жил;
• 185 — номинальное сечение жилы в квадратных миллиметрах.

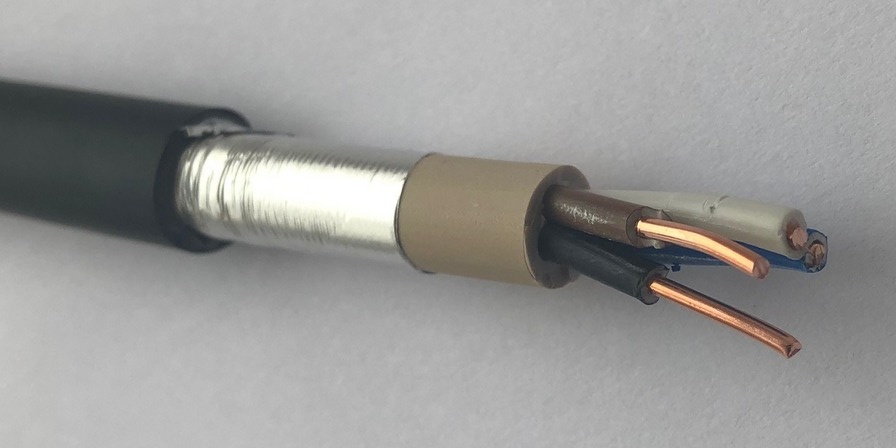

Конструкция кабеля

1. Токопроводящие жилы — медные, многопроволочные, круглой или секторной формы 1 или 2 класса по ГОСТ 22483.
2. Изоляция — из безгалогенной полимерной композиции с индивидуальной цветовой маркировкой жил.
3. Скрутка — изолированные жилы скручены в сердечник.
4. Внутренняя оболочка — из полимерной композиции, не содержащей галогенов, с заполнением промежутков между жилами.
5. Экран — выполнен из медных лент или медных проволок со спирально наложенной медной лентой.
6. Наружная оболочка — защитный слой из полимерной композиции без содержания галогенов.

Основные технические характеристики

Область применения

• Электрические сети переменного напряжения 1 кВ на промышленных объектах и распределительных подстанциях;
• Объекты с массовым пребыванием людей: торгово-развлекательные центры, высотные административные здания, учебные и медицинские учреждения;
• Помещения с установленным микропроцессорным, компьютерным оборудованием и системами автоматизации (ЦОД, аппаратные), требующие экранирования от помех и исключения коррозионного воздействия дыма;
• Групповая прокладка в кабельных эстакадах, блоках, галереях и лотках при отсутствии угрозы механических повреждений.
