ППГЭнг(А)-HF 5х10 силовой медный экранированный кабель с изоляцией из полимерных композиций 0.66 кВ

Кабель ППГЭнг(А)-HF 5х10 силовой экранированный — это кабельное изделие с пятью медными токопроводящими жилами сечением 10 мм², изоляцией и наружной оболочкой из полимерных композиций, не содержащих галогенов, а также общим медным экраном. Изделие характеризуется высокой пожарной безопасностью по категории А при групповой прокладке, отсутствием коррозионно-активных газов при горении и тлении (HF — Halogen Free), пониженным дымообразованием, а также повышенной помехозащищенностью благодаря наличию электростатического экрана.

Ниже приведена подробная расшифровка маркировки, конструктивное устройство силового кабеля и его основные технические и эксплуатационные параметры.

Подробная расшифровка маркировки

Маркировка ППГЭнг(А)-HF 5х10 содержит полную информацию о конструктивном исполнении и материалах кабельного изделия:

• П — изоляция токопроводящих жил выполнена из полимерной композиции, не содержащей галогенов.
• П — наружная защитная оболочка изготовлена из полимерной композиции, не содержащей галогенов.
• Г — отсутствие защитных бронированных покровов (кабель без брони).
• Э — наличие общего экрана для защиты от электромагнитных помех и снижения внешнего электромагнитного влияния.
• нг(А) — не распространяет горение при групповой прокладке по категории А.
• HF — Halogen Free, отсутствие галогенов, при горении не выделяются коррозионно-активные газы.
• 5 — количество токопроводящих жил в кабеле.
• 10 — номинальное сечение каждой токопроводящей жилы, мм².

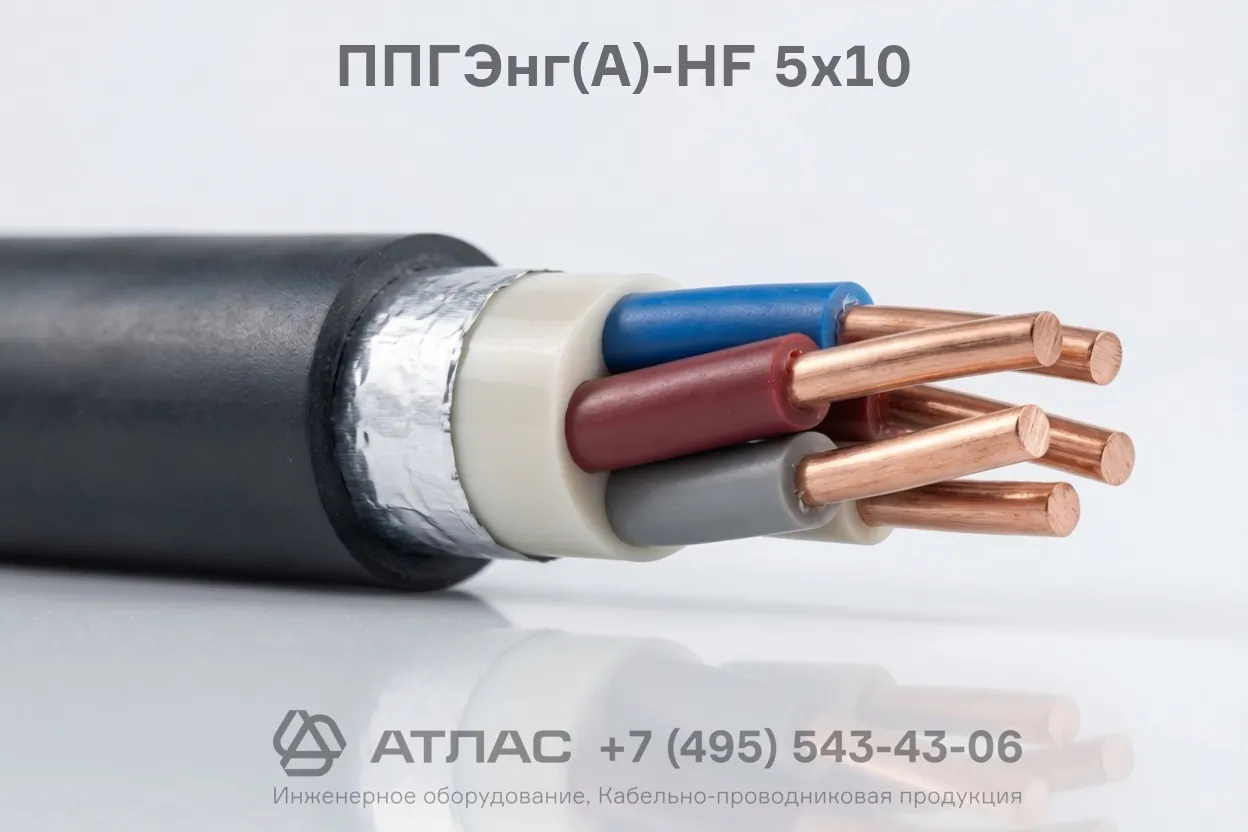

Конструкция кабеля

1. Токопроводящие жилы — пять круглых медных жил номинальным сечением 10 мм², соответствующих ГОСТ 22483.
2. Изоляция жил — безгалогенная полимерная композиция с отличительной цветовой или цифровой маркировкой.
3. Скрутка — изолированные жилы скручены в сердечник правильной концентрической скруткой.
4. Внутренний поясной слой и заполнение — полимерная композиция без галогенов, заполняющая промежутки между жилами.
5. Электростатический экран — выполнен из медных лент или фольги с перекрытием для защиты от электромагнитных помех.
6. Наружная оболочка — защитный слой из безгалогенной полимерной композиции черного цвета, стойкой к внешним воздействиям.

Основные технические характеристики

Область применения

• Стационарная прокладка в электрических сетях напряжением 0,66 кВ в зданиях и сооружениях с массовым пребыванием людей: торговых центрах, офисных комплексах, больницах, школах и гостиницах.
• Монтаж систем электроснабжения на объектах с повышенными требованиями к электромагнитной совместимости, где требуется защита цепей от помех.
• Прокладка в кабельных сооружениях, коллекторах и метрополитенах, где при пожаре недопустимо выделение токсичных и коррозионно-активных газов.
• Использование в системах электропитания вычислительных центров, серверных помещений и телекоммуникационных узлов.
