ППГЭнг(А)-HF 5х4 кабель силовой экранированный медный безгалогенный 0.66 кВ ГОСТ 31996-2012

Кабель ППГЭнг(А)-HF 5х4 силовой экранированный предназначен для стационарной передачи и распределения электрической энергии в сетях на номинальное переменное напряжение 0,66 кВ частотой 50 Гц. Изделие имеет медные токопроводящие жилы, изоляцию и защитную оболочку из полимерных композиций, не содержащих галогенов, а также общий экран из медных лент. Ключевыми характеристиками кабеля являются устойчивость к групповому горению по категории А, минимальное выделение дыма и полное отсутствие коррозионно-активных газов при воздействии открытого пламени.

Ниже приведена подробная расшифровка маркировки, конструктивное исполнение, технические параметры и типовая область применения кабеля.

Подробная расшифровка маркировки

Маркировка изделия содержит информацию о его материалах, пожарной безопасности и типоразмере:

• П — изоляция жил изготовлена из полимерной композиции, не содержащей галогенов;
• П — наружная защитная оболочка выполнена из безгалогенной полимерной композиции;
• Г — отсутствие защитного бронированного покрова под оболочкой;
• Э — наличие общего электромагнитного экрана из медных лент;
• нг(А) — не распространяет горение при групповой прокладке по категории пожарной опасности А;
• HF — не выделяет галогенов и коррозионно-активных газов при горении и тлении (Halogen Free);
• 5 — пять токопроводящих жил;
• 4 — номинальное сечение каждой жилы составляет 4 мм².

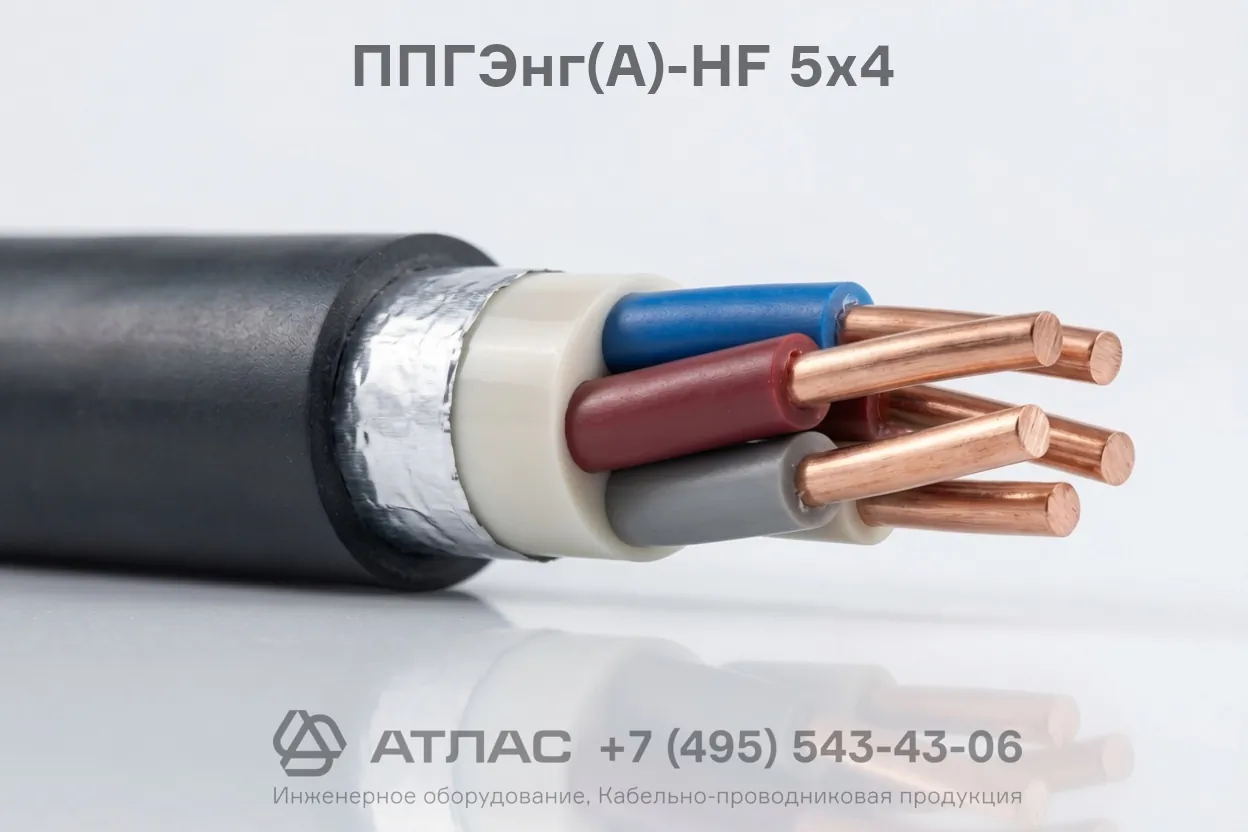

Конструкция кабеля

1. Токопроводящие жилы — медные проводники круглой формы сечением 4 мм², соответствующие классу 1 по ГОСТ 22483.
2. Изоляция — индивидуальный слой из полимерной композиции, не содержащей галогенов, с отличительной цветовой расцветкой.
3. Сердечник и заполнение — скрутка изолированных жил с заполнением промежутков безгалогенным полимерным материалом.
4. Экран — общий экранирующий слой из медных лент для эффективной защиты сигналов и цепей от взаимных электромагнитных наводок.
5. Оболочка — герметичный защитный слой из полимерной композиции, не содержащей галогенов, пониженной горючести.

Основные технические характеристики

Область применения

• Групповая стационарная прокладка в общественных, административных и жилых зданиях с высокой концентрацией людей.
• Объекты с высокими требованиями к электромагнитной совместимости: диспетчерские пункты, центры обработки данных и лаборатории.
• Детские сады, учебные заведения, больницы, торговые центры и концертные залы, где недопустимо выделение опасных газов при пожаре.
• Кабельные сооружения, эстакады, производственные цеха и электроустановки при отсутствии механических нагрузок на кабель.
