ППГЭнг(А)-HF 5х6 кабель силовой экранированный медный 0.66 кВ не распространяющий горение безгалогенный

Кабель силовой ППГЭнг(А)-HF 5х6 экранированный — это кабельное изделие с медными токопроводящими жилами, предназначенное для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0.66 кВ частотой 50 Гц. Изделие характеризуется повышенной пожарной безопасностью: изоляция и наружная оболочка выполнены из полимерных композиций, не содержащих галогенов (HF), что исключает выделение коррозионно-активных газов при тлении. Наличие общего экрана обеспечивает защиту электрических цепей от воздействия внешних электромагнитных полей и снижает уровень излучаемых помех.

Ниже представлена подробная техническая информация о конструкции изделия, расшифровке его маркировки, эксплуатационных параметрах и рекомендованных областях монтажа.

Подробная расшифровка маркировки

Маркировка ППГЭнг(А)-HF 5х6 содержит исчерпывающие данные о материалах конструкции, защитных покровах и свойствах пожарной безопасности изделия:

• П — изоляция токопроводящих жил изготовлена из полимерной композиции, не содержащей галогенов;
• П — наружная защитная оболочка выполнена из безгалогенной полимерной композиции;
• Г — отсутствие защитного бронированного покрова (кабель «голый»);
• Э — наличие общего экрана из медных лент или медной фольги для защиты от электромагнитных помех;
• нг(А) — кабель не распространяет горение при групповой прокладке по категории пожарной опасности А;
• HF — отсутствие галогенов (Halogen Free), при горении и тлении не выделяются коррозионно-активные газообразные продукты;
• 5 — количество токопроводящих жил;
• 6 — номинальное сечение каждой токопроводящей жилы в квадратных миллиметрах (мм²).

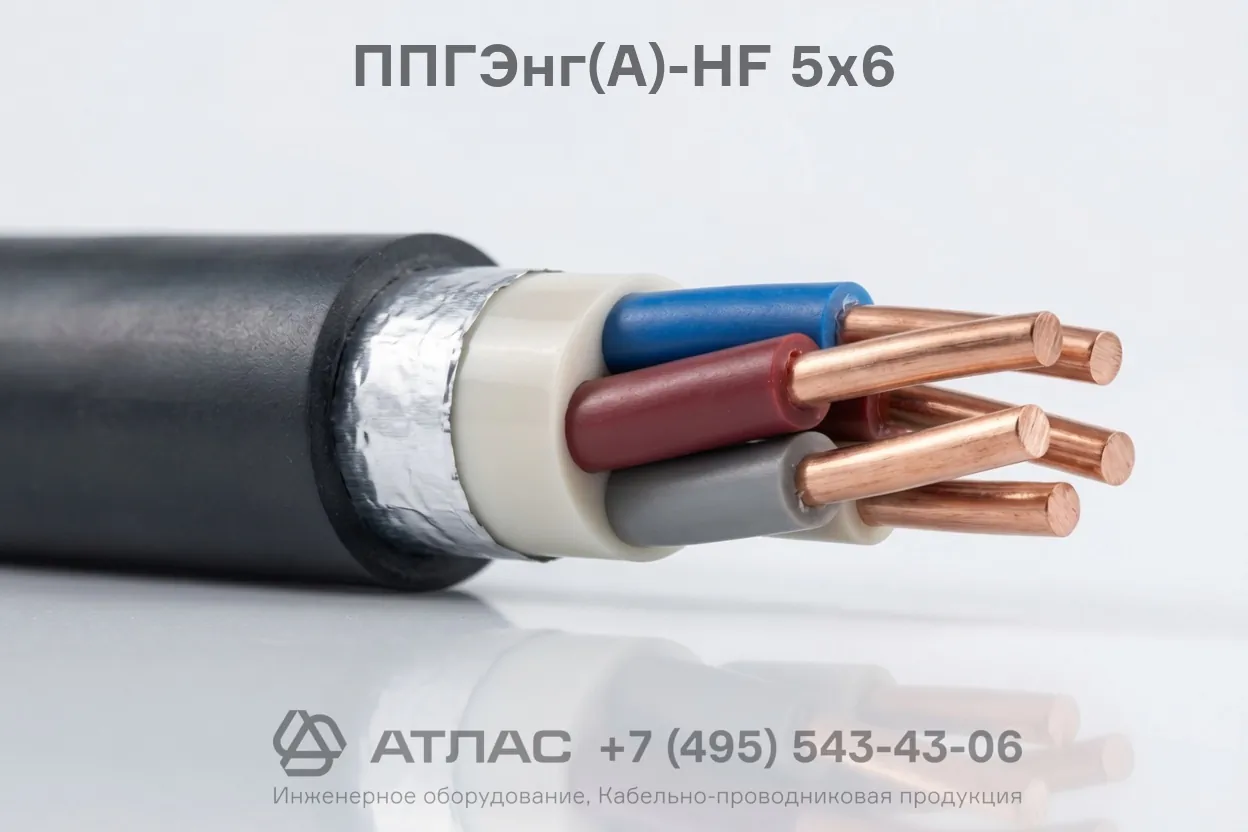

Конструкция кабеля

1. Токопроводящие жилы — медные однопроволочные или многопроволочные, круглой формы, соответствуют ГОСТ 22483-2012.
2. Изоляция — выполнена из полимерной композиции, не содержащей галогенов, с индивидуальной цветовой маркировкой каждой жилы.
3. Скрутка — изолированные жилы скручены в сердечник с заполнением промежутков безгалогенным полимерным составом для придания кабелю круглой формы.
4. Внутренняя оболочка — разделительный слой из безгалогенной композиции.
5. Экран — выполнен из медных лент или медной фольги, обеспечивающий эффективное электромагнитное экранирование.
6. Наружная оболочка — защитный слой из безгалогенной полимерной композиции с высокой стойкостью к внешним воздействиям.

Основные технические характеристики

Область применения

• Групповая прокладка кабельных линий в кабельных сооружениях и помещениях внутренних электроустановок при номинальном напряжении 0.66 кВ.
• Электроустановки жилых и общественных зданий, высотных комплексов, бизнес-центров и торговых комплексов с высокой плотностью людей.
• Объекты с повышенными требованиями к электромагнитной совместимости, где требуется защита цепей от помех или экранирование силовых линий от слаботочных систем.
• Атомные станции, метрополитены, медицинские учреждения и серверные комнаты, где недопустимо выделение галогеноводородных кислот при пожаре.
• Промышленные предприятия с высокими требованиями к пожарной безопасности при отсутствии опасности механических повреждений кабеля.
