ППГнг(А)-FRHF 1х70 медный огнестойкий безгалогенный на номинальное напряжение 1 кВ кабель силовой

Кабель ППГнг(А)-FRHF 1х70 силовой представляет собой огнестойкий электрический кабель с медной жилой, предназначенный для передачи и распределения электроэнергии в стационарных установках. Главными эксплуатационными свойствами кабеля являются способность сохранять работоспособность в условиях открытого огня не менее 180 минут, отсутствие выделения коррозионно-активных газов и галогенов при горении и тлении, а также нераспространение горения при групповой прокладке по высшей категории А.

Ниже приведена подробная расшифровка маркировки, послойная конструкция, нормативные технические параметры и области применения данного изделия.

Подробная расшифровка маркировки

Обозначение марки ППГнг(А)-FRHF 1х70 содержит исчерпывающие сведения о конструктивном исполнении, материалах элементов и пожарной безопасности кабеля:

• П — изоляция токопроводящей жилы выполнена из полимерной композиции, не содержащей галогенов;
• П — наружная защитная оболочка изготовлена из безгалогенной полимерной композиции;
• Г — отсутствие защитного бронированного покрова («голый»), кабель предназначен для стационарной прокладки без риска механических повреждений;
• нг(А) — показатель пожарной безопасности, подтверждающий нераспространение горения при прокладке в пучках по категории А;
• FR — огнестойкое исполнение (Fire Resistance), обеспечивающее сохранение работоспособности кабельной линии в условиях пожара за счёт термического слюдосодержащего барьера;
• HF — отсутствие галогенов (Halogen Free), гарантирующее низкую оптическую плотность дыма и исключающее выделение коррозионно-активных газов при горении;
• 1 — количество токопроводящих жил;
• 70 — номинальное сечение жилы в квадратных миллиметрах.

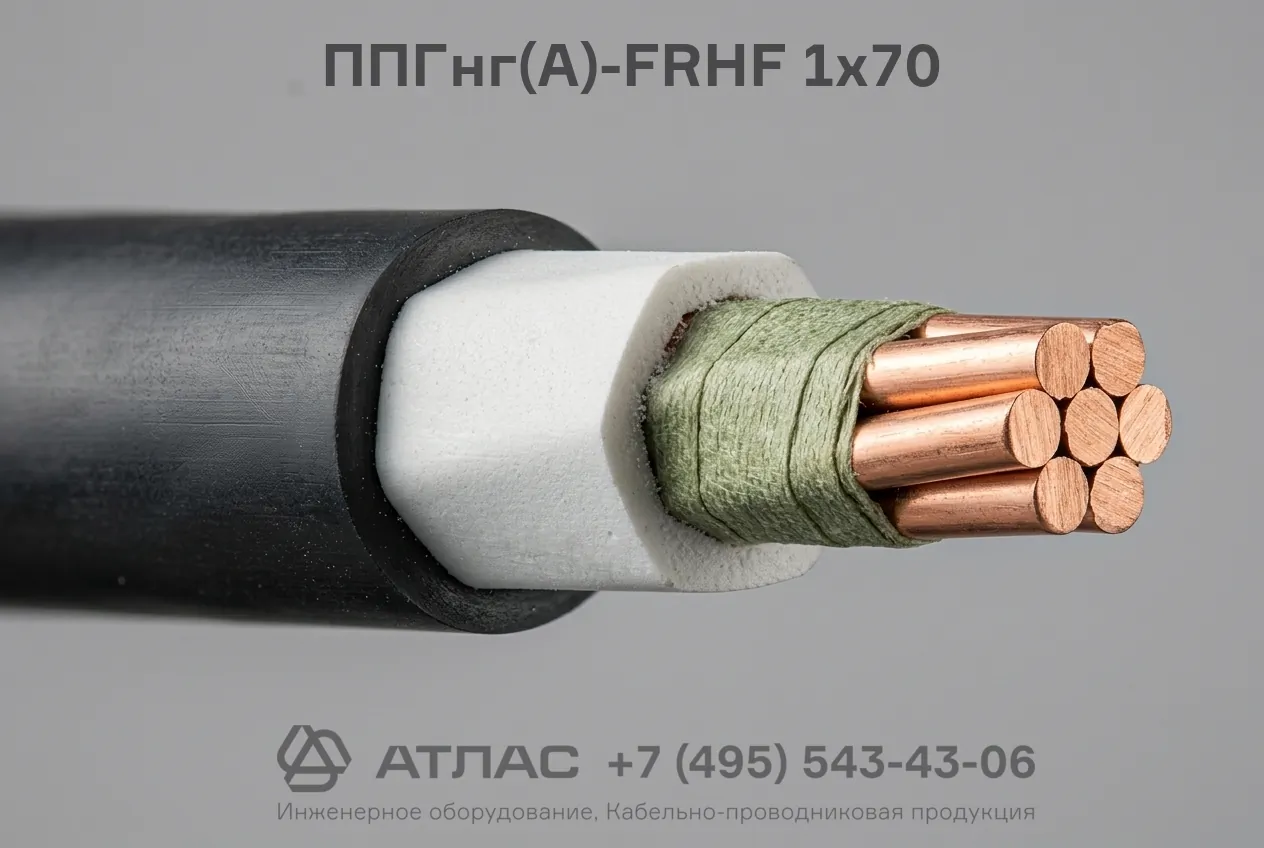

Конструкция кабеля

1. Токопроводящая жила — медная жила сечением 70 мм² круглой формы;
2. Огнестойкий барьер — обмотка токопроводящей жилы двумя слюдосодержащими лентами;
3. Изоляция — слой из безгалогенной полимерной композиции с высокими диэлектрическими свойствами;
4. Наружная оболочка — сплошной защитный слой из полимерной композиции, не содержащей галогенов.

Основные технические характеристики

Область применения

• Системы противопожарной защиты: автоматическое пожаротушение, пожарная сигнализация, оповещение и управление эвакуацией;
• Цепи аварийного электроснабжения, противодымной вентиляции, подпора воздуха и питания лифтов для пожарных подразделений;
• Объекты с массовым пребыванием людей: торгово-развлекательные центры, вокзалы, аэропорты, стадионы;
• Медицинские учреждения, здания больничных стационаров, родильные дома и операционные отделения;
• Административные здания, высотные комплексы, офисы с микропроцессорной техникой и серверные помещения.
