ППГнг(А)-FRHF 4х1,5 кабель силовой медный огнестойкий безгалогенный групповой прокладки 0,66 кВ

Кабель ППГнг(А)-FRHF 4х1,5 силовой — это огнестойкое кабельное изделие с медными токопроводящими жилами, предназначенное для стационарной прокладки в сетях электроснабжения, требующих непрерывного сохранения работоспособности при возникновении пожара. Кабель характеризуется высокой огнестойкостью с сохранением функционирования цепей в условиях открытого пламени не менее 180 минут, отсутствием галогенов в составе полимерных композиций изоляции и оболочки, пониженным дымо- и газовыделением, а также нераспространением горения при групповой прокладке по категории А.

Ниже приведена подробная расшифровка маркировки, особенности конструкции, нормативные технические параметры и преимущественные области применения данного кабеля.

Подробная расшифровка маркировки

Обозначение марки ППГнг(А)-FRHF 4х1,5 содержит информацию о конструктивных особенностях и свойствах пожарной безопасности изделия:

• П — изоляция жил выполнена из полимерной композиции, не содержащей галогенов;
• П — наружная оболочка выполнена из безгалогенной полимерной композиции;
• Г — отсутствие бронированного защитного покрова;
• нг(А) — не распространяет горение при групповой прокладке по категории пожарной опасности А;
• FR — огнестойкий (Fire Resistance), жилы защищены термическим барьером из двух слюдосодержащих лент;
• HF — не содержит галогенов (Halogen Free), при горении и тлении не выделяет коррозионно-активных газов и токсичных галогеноводородов;
• 4 — четыре токопроводящие жилы;
• 1,5 — номинальное сечение токопроводящей жилы, мм².

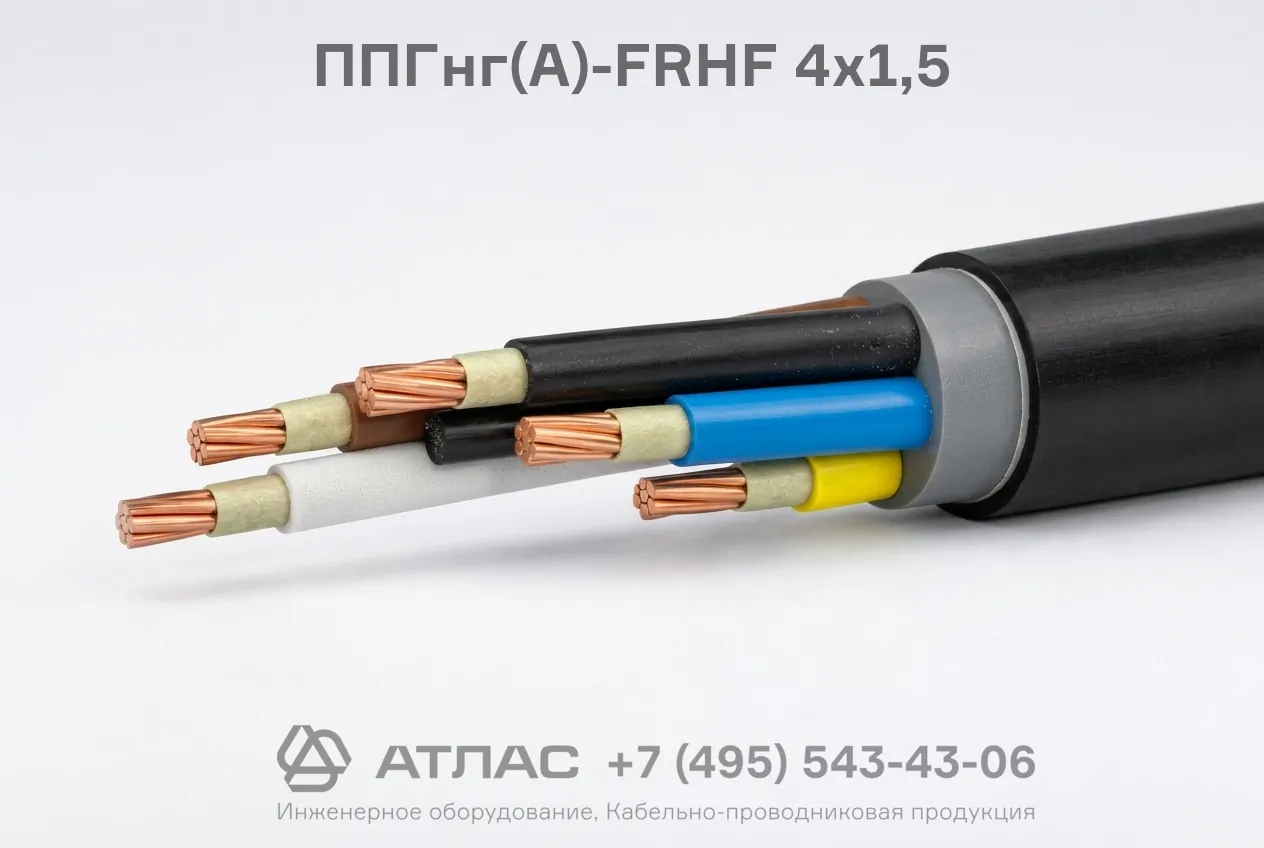

Конструкция кабеля

1. Токопроводящие жилы — четыре медные однопроволочные жилы круглой формы сечением 1,5 мм², соответствующие 1 классу по ГОСТ 22483.
2. Термический огнестойкий барьер — обмотка каждой жилы двумя слюдосодержащими лентами с перекрытием не менее 40%.
3. Изоляция — слой из полимерной композиции, не содержащей галогенов, с индивидуальной цветовой маркировкой жил.
4. Скрутка — изолированные жилы скручены в сердечник правильной скруткой.
5. Внутреннее заполнение — заполнитель межжильного пространства из безгалогенной мелонаполненной полимерной композиции для придания кабелю круглой формы.
6. Внешняя оболочка — сплошной защитный слой из безгалогенной полимерной композиции черного цвета.

Основные технические характеристики

Область применения

• Системы противопожарной защиты: пожарная сигнализация, системы оповещения и управления эвакуацией людей (СОУЭ), насосные станции пожаротушения, системы дымоудаления;
• Цепи аварийного электроснабжения операционных блоков больниц и реанимационных отделений;
• Объекты с массовым пребыванием людей: торгово-развлекательные центры, административные комплексы, высотные здания, вокзалы и аэропорты;
• Помещения с вычислительными центрами, серверами и микропроцессорной аппаратурой, критичной к воздействию коррозионных газов при пожаре;
• Групповая прокладка кабельных линий в кабельных сооружениях, лотках и коробах внутри зданий.
