ППГнг(А)-FRHF 4х16 кабель силовой медный огнестойкий безгалогенный четырёхжильный 0,66 кВ

Кабель ППГнг(А)-FRHF 4х16 силовой — это кабельное изделие с медными токопроводящими жилами, предназначенное для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 0,66 кВ. Кабель отличается повышенной огнестойкостью с сохранением функциональности цепей в условиях пожара не менее 180 минут, отсутствием галогенов в продуктах горения, низкой оптической плотностью дыма и отсутствием коррозионно-активных газообразных веществ, что гарантирует защиту электрооборудования и микропроцессорной аппаратуры.

Ниже приведена подробная расшифровка маркировки, конструктивные особенности, область применения и технические параметры кабеля.

Подробная расшифровка маркировки

Обозначение марки ППГнг(А)-FRHF 4х16 расшифровывается следующим образом:

• П — изоляция жил выполнена из полимерной композиции, не содержащей галогенов
• П — наружная защитная оболочка изготовлена из безгалогенной полимерной композиции
• Г — отсутствие бронированного покрова («голый»), кабель не защищен от тяжелых механических повреждений
• нг(А) — не распространяет горение при групповой прокладке по категории пожарной опасности А
• FR — огнестойкий (Fire Resistance), наличие термического барьера из слюдосодержащих лент вокруг токопроводящих жил
• HF — не содержит галогенов (Halogen Free), минимальное выделение коррозионно-активных газов при горении и тлении
• 4 — количество токопроводящих жил
• 16 — номинальное сечение каждой жилы в квадратных миллиметрах (мм²)

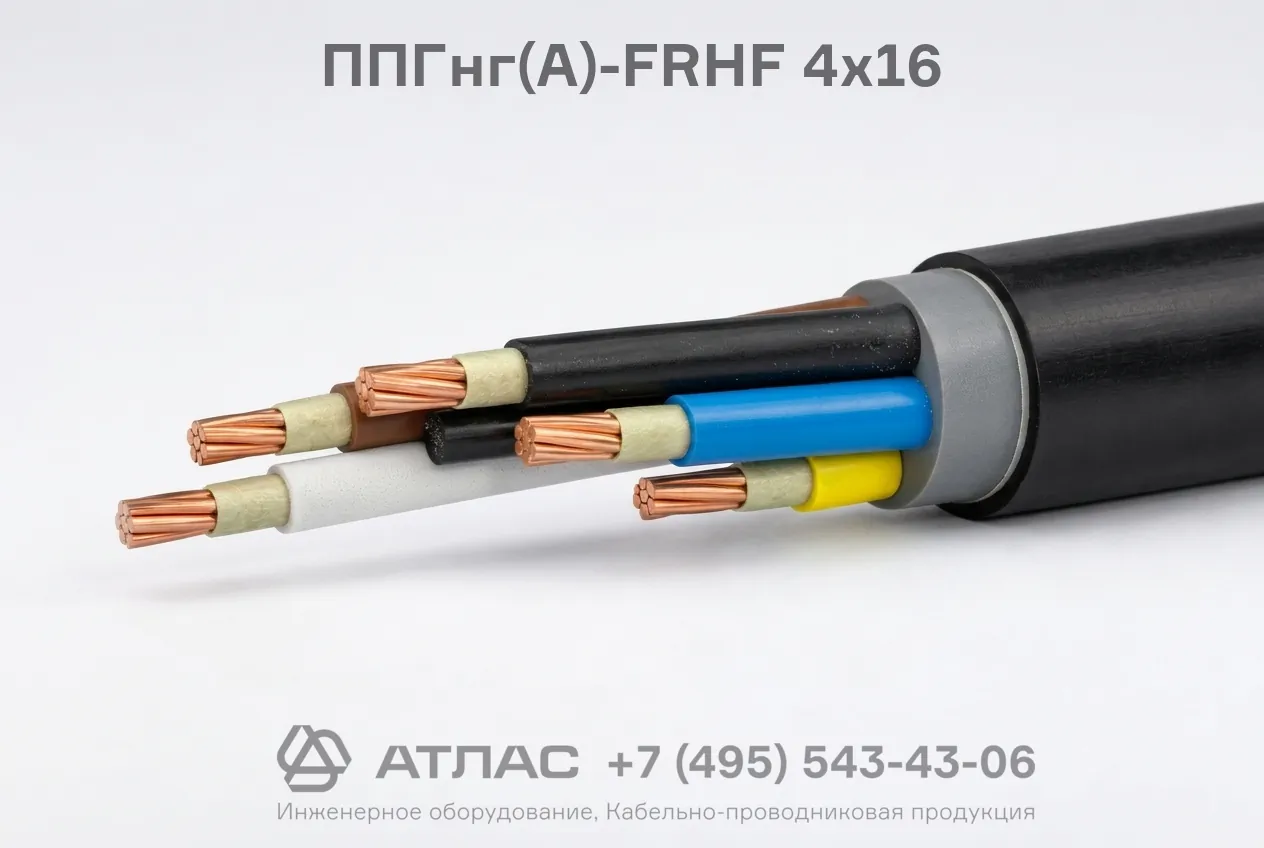

Конструкция кабеля

1. Токопроводящие жилы — медные, круглой формы, однопроволочные или многопроволочные, соответствующие классу 1 или 2 по ГОСТ 22483.
2. Огнестойкий барьер — термическая обмотка каждой жилы двумя слюдосодержащими лентами с перекрытием.
3. Изоляция — полимерная композиция пониженной пожароопасности, не содержащая галогенов, с отличительной цветовой маркировкой.
4. Скрутка — изолированные жилы скручены в сердечник правильной концентрической скруткой.
5. Внутреннее заполнение — безгалогенный полимерный компаунд, перекрывающий промежутки между изолированными жилами и придающий кабелю круглую форму.
6. Наружная оболочка — защитный слой из безгалогенной композиции на основе полиолефинов.

Основные технические характеристики

Область применения

• Системы противопожарной защиты: автоматическое пожаротушение, пожарная сигнализация, дымоудаление и подпор воздуха.
• Системы аварийного освещения, эвакуации, электропитания лифтов для транспортировки пожарных подразделений.
• Здания и сооружения с массовым пребыванием людей: торговые центры, концертные залы, спортивные комплексы, вокзалы и аэропорты.
• Медицинские учреждения, в том числе цепи питания оборудования в операционных и реанимационных отделениях.
• Помещения, оснащенные микропроцессорной техникой, серверами и вычислительными комплексами.
