ППГнг(А)-FRHF 4х35 силовой огнестойкий медный кабель безгалогенный

Кабель ППГнг(А)-FRHF 4х35 силовой огнестойкий предназначен для передачи и распределения электроэнергии в стационарных установках при номинальном переменном напряжении 0,66 и 1 кВ частотой 50 Гц. Изделие оснащено четырьмя медными токопроводящими жилами сечением 35 мм² с термическим барьером из слюдосодержащих лент, изоляцией и оболочкой из полимерных композиций, не содержащих галогенов. Кабель сохраняет работоспособность в условиях воздействия открытого пламени не менее 180 минут, не распространяет горение при групповой прокладке по категории А и характеризуется предельно низким уровнем выделения токсичных газов и коррозионно-активных продуктов дымообразования при тлении или пожаре.

Ниже представлена подробная расшифровка маркировки, конструктивное исполнение, эксплуатационные характеристики и рекомендованные области монтажа данного кабеля.

Подробная расшифровка маркировки

Обозначение кабеля ППГнг(А)-FRHF 4х35 расшифровывается в строгом соответствии с действующими стандартами:

• П — изоляция жил изготовлена из безгалогенной полимерной композиции на основе полиолефинов;
• П — наружная защитная оболочка выполнена из полимерной композиции, не содержащей галогенов;
• Г — «голый», защитный бронированный покров в конструкции отсутствует;
• нг(А) — не распространяет горение при групповой прокладке по категории пожарной опасности А;
• FR — (Fire Resistance) огнестойкое исполнение за счет наличия огнестойкого барьера из слюдосодержащих лент вокруг каждой жилы;
• HF — (Halogen Free) полимерные материалы изоляции и оболочки не выделяют коррозионно-активных газообразных веществ и галогенов при горении и тлении;
• 4 — количество токопроводящих жил;
• 35 — номинальное сечение токопроводящей жилы в квадратных миллиметрах (мм²).

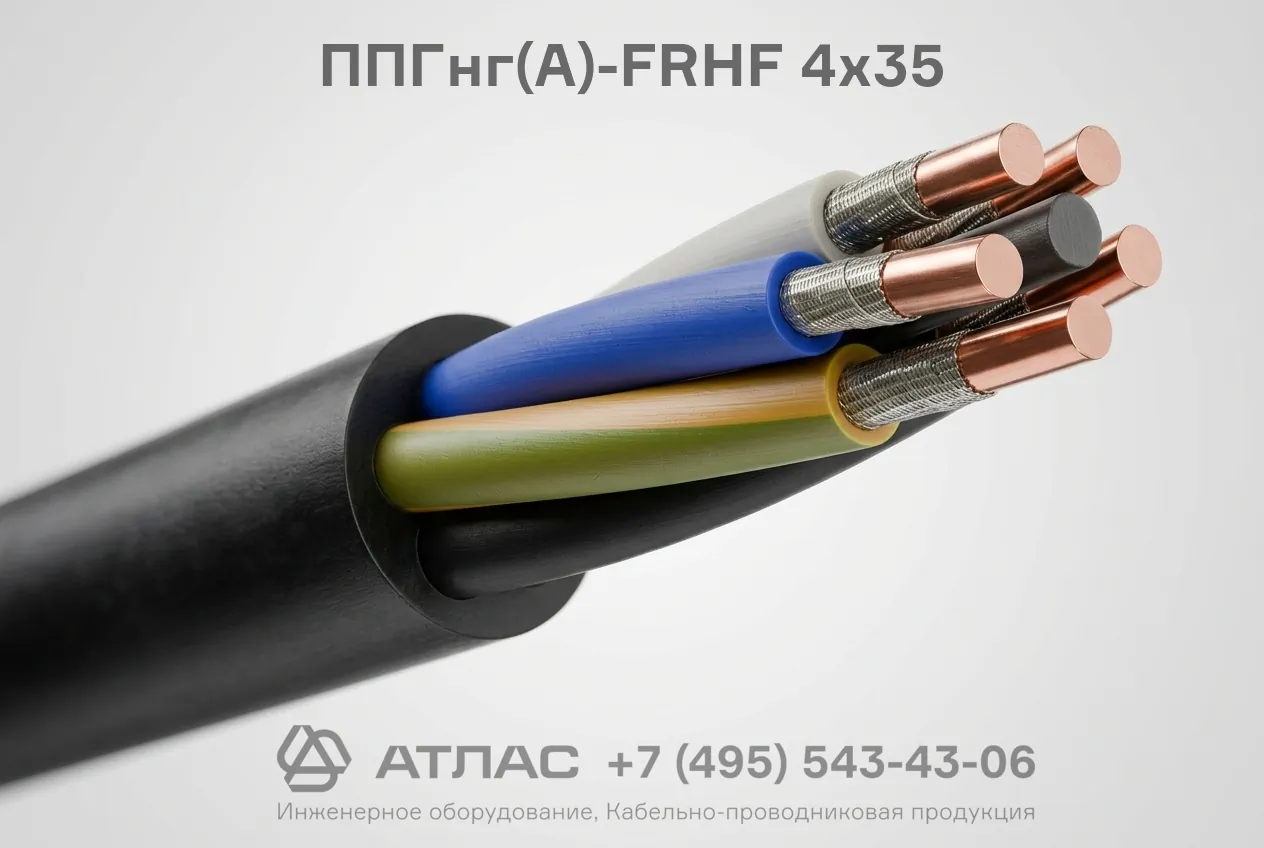

Конструкция кабеля

1. Токопроводящие жилы — медные, многопроволочные или однопроволочные круглой либо секторной формы, соответствующие 1 или 2 классу гибкости;
2. Огнестойкий термический барьер — обмотка каждой жилы двумя слюдосодержащими лентами с перекрытием;
3. Изоляция — из полимерной композиции, не содержащей галогенов, с цветовой маркировкой жил;
4. Скрутка — изолированные жилы скручены в сердечник правильной формы;
5. Внутреннее заполнение — из невулканизированной полимерной композиции, не содержащей галогенов, заполняющей межжильные промежутки;
6. Внешняя защитная оболочка — из безгалогенной термопластичной полимерной композиции с высокой огнестойкостью и низким дымовыделением.

Основные технические характеристики

Область применения

• Системы противопожарной защиты: автоматические установки пожаротушения, пожарная сигнализация, системы оповещения и управления эвакуацией людей;
• Цепи аварийного электроснабжения, вентиляции дымоудаления, насосных станций пожаротушения и эвакуационных лифтов;
• Здания с постоянным массовым пребыванием людей: торговые и развлекательные комплексы, вокзалы, аэропорты, гостиницы, высотные административные центры;
• Медицинские учреждения, операционные блоки и реанимационные отделения;
• Объекты, оснащенные чувствительной компьютерной, серверной и телекоммуникационной микропроцессорной техникой, где недопустимо образование агрессивных коррозионных газов.
