ППГнг(А)-FRHF 4х50 кабель силовой огнестойкий не содержащий галогенов 0,66 кВ медный
Кабель ППГнг(А)-FRHF 4х50 силовой предназначен для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ частотой 50 Гц. Изделие оснащено четырьмя медными токопроводящими жилами сечением 50 мм², термическим огнестойким барьером из слюдосодержащих лент, а также изоляцией и наружной оболочкой из полимерных композиций, не содержащих галогенов. Кабель сохраняет работоспособность в условиях открытого пламени не менее 180 минут, не распространяет горение при групповой прокладке по категории А и характеризуется минимальным выделением дыма и токсичных коррозионно-активных газов при тлении.
Ниже представлена подробная расшифровка маркировки, послойная конструкция, нормативные технические параметры и типовая область применения кабеля.
Подробная расшифровка маркировки
Обозначение марки ППГнг(А)-FRHF 4х50 содержит исчерпывающую информацию о материалах, конструкции и пожарной безопасности изделия:
- П — изоляция жил выполнена из безгалогенной полимерной композиции;
- П — наружная защитная оболочка изготовлена из полимерной композиции, не содержащей галогенов;
- Г — отсутствие защитных бронированных покровов (кабель «голый»);
- нг(А) — не распространяет горение при групповой прокладке по категории пожарной опасности А;
- FR — огнестойкое исполнение (Fire Resistance) благодаря слюдосодержащим лентам, защищающим жилы при пожаре;
- HF — отсутствие галогенов (Halogen Free), сверхнизкое дымовыделение и отсутствие коррозионно-активных веществ при горении;
- 4 — четыре токопроводящие жилы;
- 50 — номинальное сечение каждой токопроводящей жилы составляет 50 мм².

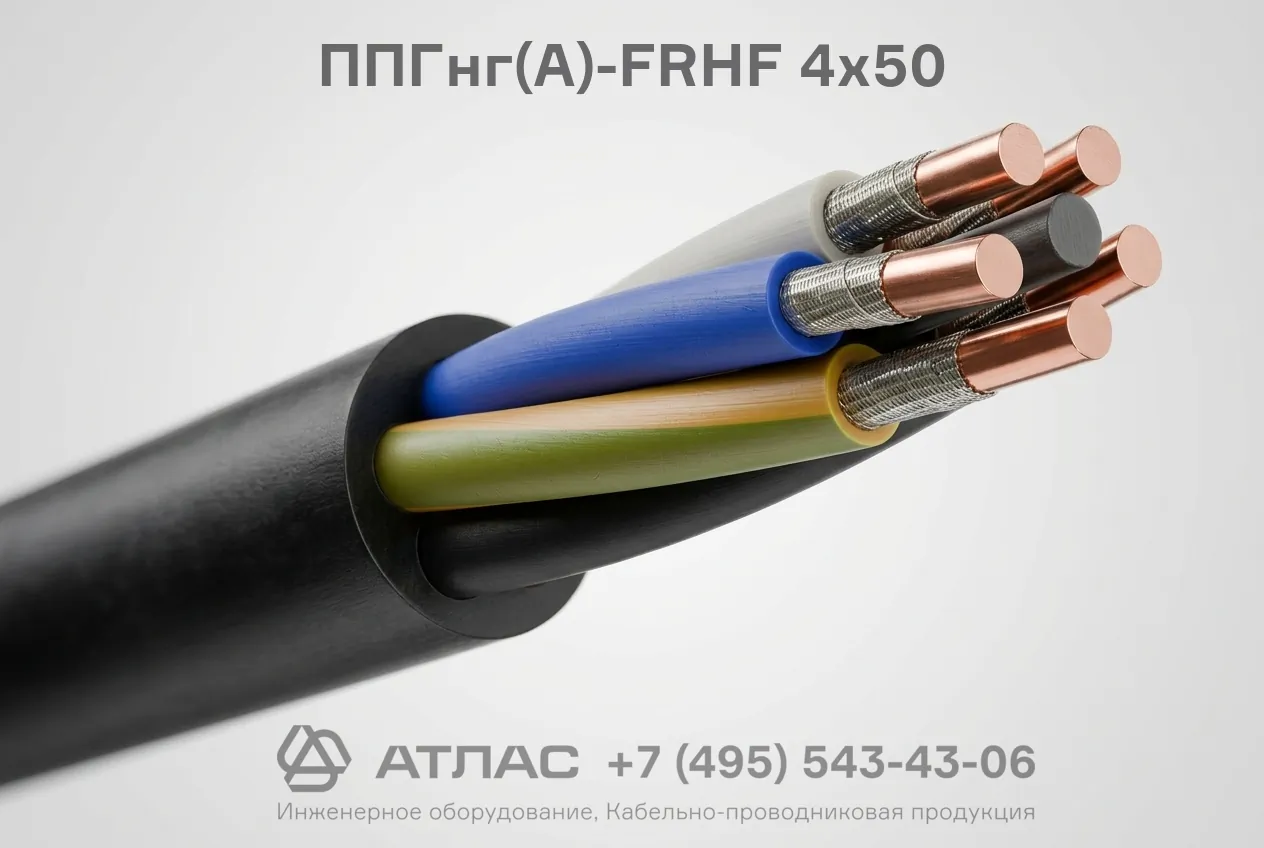

Конструкция кабеля
- Токопроводящие жилы — медные, круглые, многопроволочные или однопроволочные, номинальным сечением 50 мм².
- Огнестойкий термический барьер — обмотка каждой жилы двумя слюдосодержащими лентами с перекрытием.
- Изоляция — из безгалогенной полимерной композиции с отличительной цветовой маркировкой жил.
- Скрутка — изолированные жилы скручены в сердечник правильной концентрической скруткой.
- Внутреннее заполнение — безгалогенная полимерная композиция, заполняющая промежутки между скрученными жилами для придания кабелю круглой формы.
- Наружная оболочка — из полимерной композиции, не содержащей галогенов, устойчивой к внешним воздействиям.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | 0,66 кВ (50 Гц) |
| Количество и сечение жил | 4х50 мм² |
| Диапазон температур эксплуатации | от -50 °C до +50 °C |
| Минимальная температура монтажа без предварительного подогрева | -15 °C |
| Время сохранения работоспособности в условиях пожара | не менее 180 мин |
| Минимальный радиус изгиба при прокладке | не менее 10 наружных диаметров |
| Наружный диаметр (справочный) | 32,5 мм |
| Расчетная масса кабеля | 2655 кг/км |
| Срок службы | не менее 10 лет |
Область применения
Кабель применяется на объектах с повышенными требованиями к пожарной безопасности, где необходимо бесперебойное электроснабжение оборудования во время пожара и эвакуации людей:
- системы противопожарной защиты: автоматическое пожаротушение, дымоудаление, подпор воздуха, пожарные насосы;
- системы оповещения и управления эвакуацией людей (СОУЭ), аварийное освещение путей эвакуации;
- электропроводка в операционных блоках, реанимационных отделениях больниц и медицинских центров;
- здания с массовым пребыванием людей: торгово-развлекательные центры, вокзалы, аэропорты, гостиницы, высотные комплексы;
- центры обработки данных (ЦОД), серверные и офисные помещения с микропроцессорной техникой.
