ППГнг(А)-FRHF 4х6 силовой медный огнестойкий безгалогенный кабель для систем пожарной безопасности

Кабель ППГнг(А)-FRHF 4х6 силовой — это огнестойкий силовой кабель с четырьмя медными токопроводящими жилами номинальным сечением 6 мм², предназначенный для стационарной прокладки в системах, требующих сохранения работоспособности при пожаре. Изделие характеризуется предельной огнестойкостью с сохранением функционирования цепей в открытом пламени не менее 180 минут, отсутствием галогенов в продуктах горения и низким уровнем дымообразования, что исключает коррозионное воздействие газов на микропроцессорную аппаратуру и обеспечивает безопасность людей при эвакуации.

Ниже приведена подробная расшифровка маркировки, конструктивные элементы, нормативные технические параметры и типовая область применения кабеля.

Подробная расшифровка маркировки

Обозначение марки ППГнг(А)-FRHF 4х6 содержит полную информацию о конструкции кабеля и характеристиках его пожарной безопасности:

• П — изоляция жил выполнена из безгалогенной полимерной композиции на основе полиолефинов;
• П — наружная защитная оболочка изготовлена из полимерной композиции, не содержащей галогенов;
• Г — отсутствие отдельного защитного покрова поверх оболочки (без брони, «голый»);
• нг(А) — показатель пожарной опасности: кабель не распространяет горение при групповой прокладке по категории А;
• FR — огнестойкое исполнение (Fire Resistance): сохранение целостности цепей в условиях стандартного температурного воздействия пожара благодаря минеральному барьеру из слюдосодержащих лент;
• HF — не содержит галогенов (Halogen Free): показатель коррозионной активности газов при горении и тлении материалов сведен к минимуму;
• 4 — количество токопроводящих жил;
• 6 — номинальное сечение токопроводящих жил в квадратных миллиметрах (мм²).

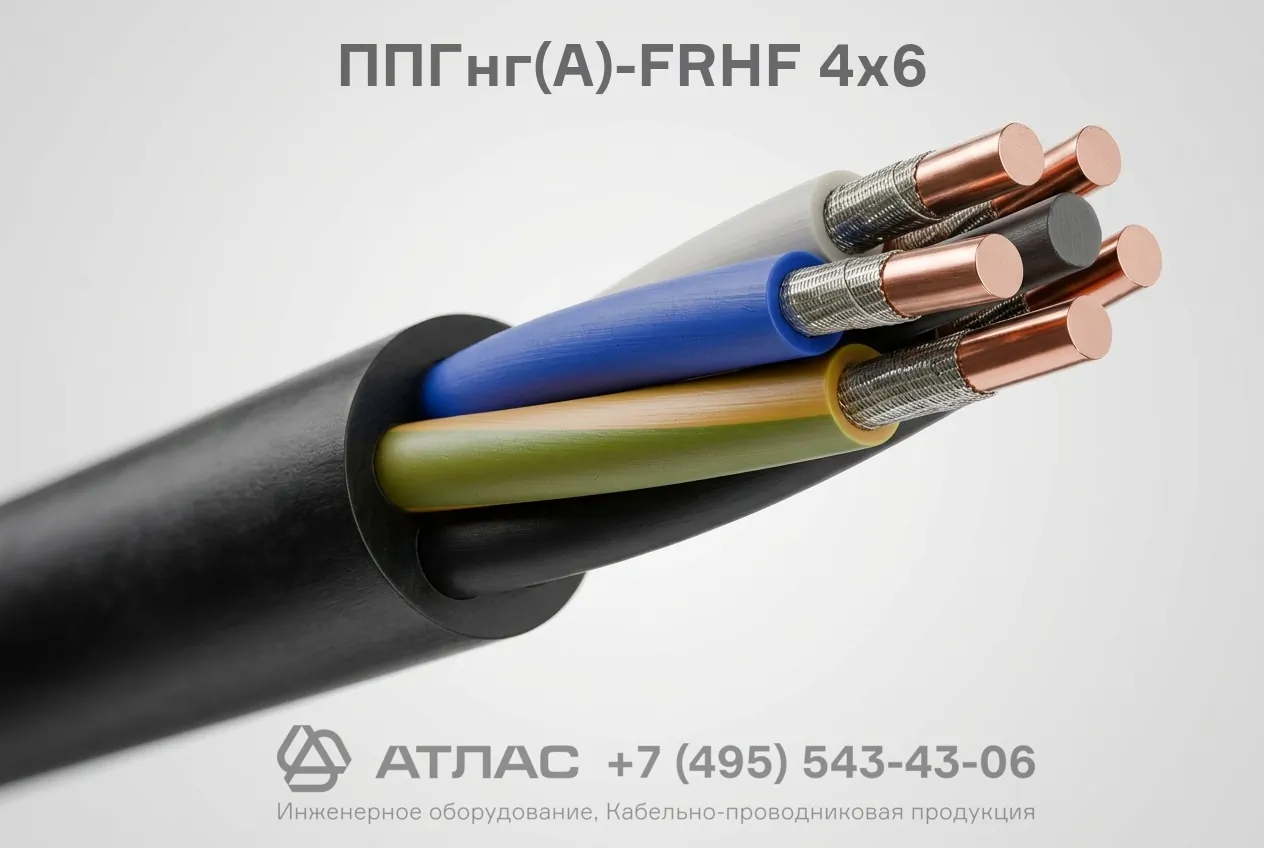

Конструкция кабеля

1. Токопроводящие жилы — медные, круглой формы, номинальным сечением 6 мм² (однопроволочные 1 класса либо многопроволочные 2 класса по ГОСТ 22483).
2. Термический барьер — наложен на каждую жилу методом спиральной обмотки из двух слюдосодержащих лент с перекрытием не менее 40%.
3. Изоляция — безгалогенная полимерная композиция с цветовой идентификацией жил для удобства монтажа.
4. Скрутка — изолированные огнестойкие жилы скручены в сердечник правильной концентрической скруткой.
5. Внутренний экструдированный слой (заполнение) — полимерная композиция пониженной пожарной опасности без галогенов, заполняющая междужильное пространство и придающая кабелю круглую форму.
6. Наружная оболочка — сплошной защитный слой из безгалогенного термопластичного полимерного компаунда.

Основные технические характеристики

Область применения

Кабель ППГнг(А)-FRHF 4х6 предназначен для стационарной прокладки в электрических сетях переменного тока, к которым предъявляются повышенные требования пожарной безопасности:

• системы пожарной сигнализации, оповещения и управления эвакуацией людей (СОУЭ);
• системы автоматического пожаротушения, дымоудаления и подпора воздуха;
• цепи аварийного электроснабжения операционных отделений больниц и медицинских учреждений;
• объекты с массовым скоплением людей: торговые комплексы, аэропорты, вокзалы, гостиницы, школы;
• центры обработки данных, диспетчерские пункты и офисные здания, оснащённые микропроцессорной техникой.
