ППГнг(А)-FRHF 5х1,5 кабель силовой огнестойкий безгалогенный на номинальное напряжение 0,66 кВ

Кабель ППГнг(А)-FRHF 5х1,5 силовой — это огнестойкий силовой кабель с медными жилами, изоляцией и внешней оболочкой из полимерных композиций, не содержащих галогенов. Изделие предназначено для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ частотой 50 Гц. Кабель характеризуется высокой огнестойкостью с сохранением функциональности цепей в условиях открытого огня не менее 180 минут, отсутствием коррозионно-активных газов при горении и тлении, а также нераспространением горения при групповой прокладке по высшей категории А.

Ниже представлена подробная расшифровка маркировки изделия, описание слоев конструкции, перечень технических характеристик и регламентированная область применения.

Подробная расшифровка маркировки

Обозначение марки ППГнг(А)-FRHF 5х1,5 расшифровывается в соответствии с требованиями стандартов:

• П — изоляция проводников изготовлена из полимерной композиции, не содержащей галогенов;
• П — наружная защитная оболочка выполнена из безгалогенной полимерной композиции;
• Г — отсутствие защитного бронированного покрова (кабель не предназначен для участков с растягивающими или ударными механическими нагрузками);
• нг(А) — не распространяет горение при групповой прокладке по категории пожарной безопасности А;
• FR — огнестойкое исполнение (Fire Resistance), обеспечиваемое термическим барьером из слюдосодержащих лент;
• HF — отсутствие галогенов (Halogen Free), минимальное дымообразование и предельно низкая коррозионная активность продуктов горения;
• 5 — количество токопроводящих жил;
• 1,5 — номинальное сечение токопроводящей жилы, мм².

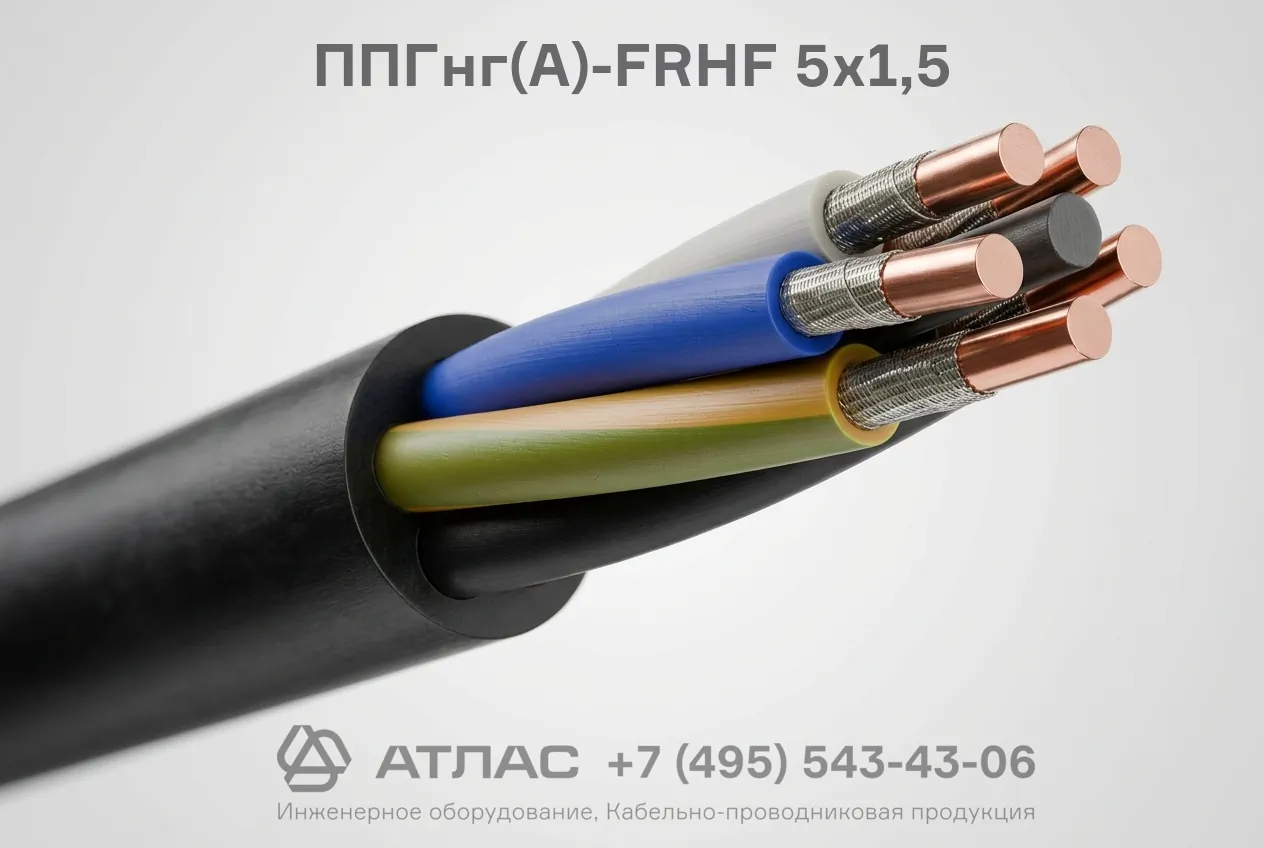

Конструкция кабеля

1. Токопроводящие жилы — пять круглых медных однопроволочных жил первого класса гибкости сечением 1,5 мм².
2. Термический барьер — обмотка каждой жилы двумя слюдосодержащими лентами с перекрытием, предохраняющая проводник от замыкания при воздействии пламени.
3. Изоляция — слой безгалогенной полимерной композиции поверх огнестойкого барьера с индивидуальной цветовой маркировкой.
4. Сердечник — изолированные жилы скручены в концентрический повив.
5. Внутренняя оболочка — экструдированный слой из полимерной композиции без галогенов, заполняющий наружные промежутки между жилами.
6. Наружная оболочка — сплошной защитный покров из безгалогенного полимерного компаунда с низким дымо- и газовыделением.

Основные технические характеристики

Область применения

• Системы пожарной сигнализации, противопожарной защиты, дымоудаления и автоматического пожаротушения.
• Цепи аварийного освещения, питания эвакуационных лифтов и оборудования в операционных отделениях медицинских стационаров.
• Здания и сооружения с массовым скоплением людей: торговые комплексы, аэропорты, вокзалы, образовательные учреждения.
• Объекты, оснащенные чувствительной микропроцессорной, вычислительной и серверной техникой.
• Стационарная прокладка в кабельных каналах, коробах, лотках и эстакадах внутри помещений при отсутствии угрозы механического повреждения.
