ППГнг(А)-FRHF 5х10 кабель силовой огнестойкий не содержащий галогенов медный 0.66 кВ для систем безопасности

Кабель ППГнг(А)-FRHF 5х10 силовой — это кабельное изделие с пятью медными токопроводящими жилами сечением 10 мм², предназначенное для передачи и распределения электроэнергии в стационарных установках. Главными эксплуатационными свойствами кабеля являются высокая огнестойкость с сохранением работоспособности в условиях пожара не менее 180 минут, нераспространение горения при групповой прокладке по категории А, а также отсутствие токсичных галогенов и пониженное выделение дыма при тлении.

Ниже приведена подробная расшифровка маркировки, слои конструкции, технические характеристики и области применения изделия.

Подробная расшифровка маркировки

Обозначение марки ППГнг(А)-FRHF 5х10 расшифровывается следующим образом:

• П — изоляция жил выполнена из полимерной композиции, не содержащей галогенов
• П — наружная защитная оболочка изготовлена из безгалогенной полимерной композиции
• Г — отсутствие защитных бронированных покровов (кабель «голый»)
• нг(А) — не распространяет горение при групповой прокладке по высшей категории пожарной безопасности А
• FR — огнестойкое исполнение (Fire Resistance), обеспечивающее функционирование цепей в пламени за счет слюдосодержащего барьера
• HF — отсутствие коррозионно-активных газообразных продуктов при горении и тлении (Halogen Free)
• 5 — количество токопроводящих жил
• 10 — номинальное сечение каждой токопроводящей жилы в квадратных миллиметрах

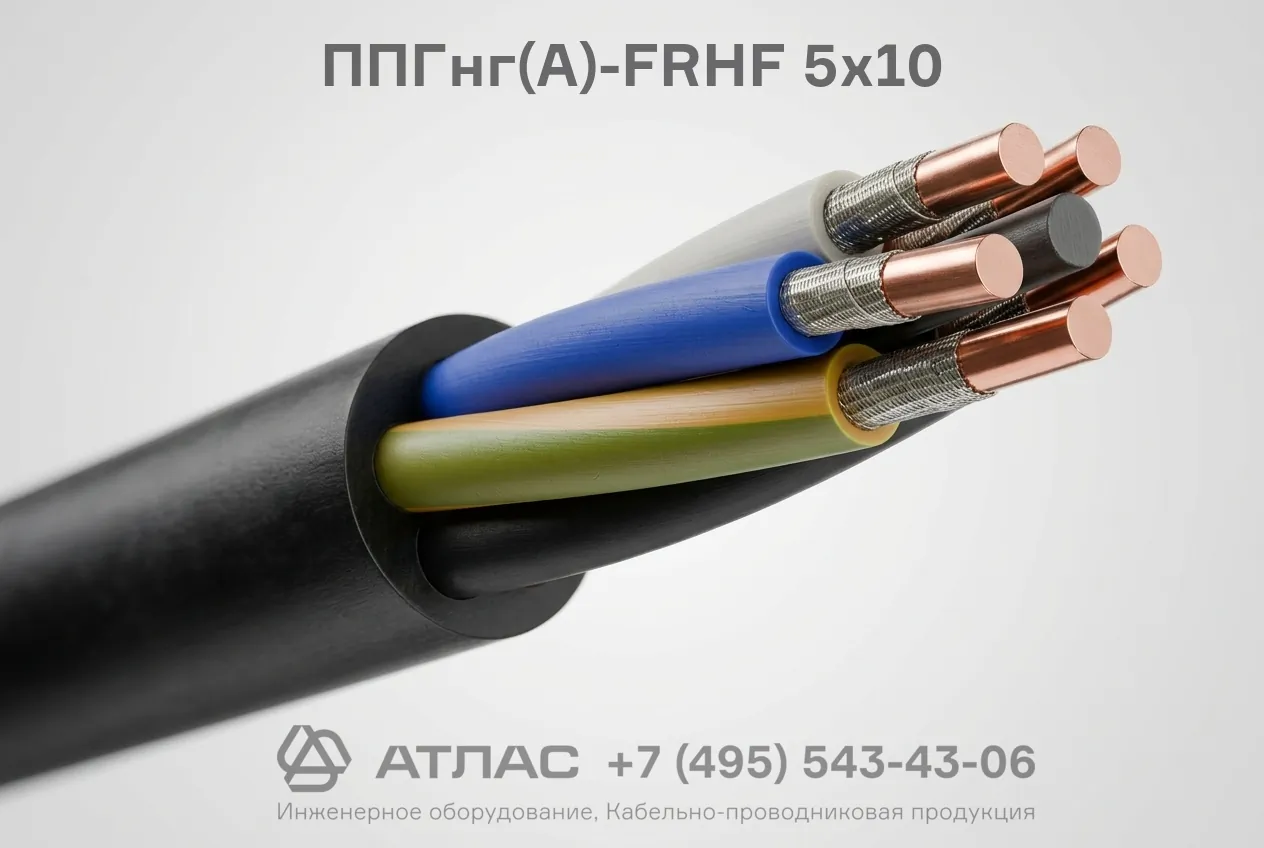

Конструкция кабеля

1. Токопроводящие жилы — медные, круглой формы, однопроволочные или многопроволочные, номинальным сечением 10 мм².
2. Огнестойкий термический барьер — спиральная обмотка каждой жилы двумя слюдосодержащими лентами.
3. Изоляция — безгалогенная полимерная композиция с отличительной цветовой маркировкой жил.
4. Внутреннее заполнение и поясная изоляция — не содержащая галогенов полимерная композиция, заполняющая промежутки между скрученными жилами для придания кабелю круглой формы.
5. Наружная оболочка — полимерная композиция повышенной пожарной безопасности, не выделяющая коррозионно-активных газов и галогенов.

Основные технические характеристики

Область применения

• Системы противопожарной защиты: автоматические установки пожаротушения, пожарная сигнализация, системы оповещения и эвакуации людей (СОУЭ), насосные станции и вентиляция дымоудаления.
• Цепи аварийного питания медицинского оборудования в операционных отделениях и реанимациях.
• Объекты с высокой концентрацией людей: торгово-развлекательные комплексы, бизнес-центры, гостиницы, вокзалы и метрополитены.
• Помещения, насыщенные компьютерной техникой, микропроцессорными комплексами и серверным оборудованием, где выделение галогенов способно вывести технику из строя.
