ППГнг(А)-FRHF 5х25 кабель силовой огнестойкий медный безгалогенный 0,66 кВ для систем противопожарной защиты

Кабель ППГнг(А)-FRHF 5х25 силовой представляет собой пятижильный огнестойкий кабель с медными токопроводящими жилами сечением 25 мм², изоляцией и наружной оболочкой из полимерных композиций, не содержащих галогенов. Изделие разработано для сохранения работоспособности цепей в условиях открытого пламени в течение не менее 180 минут, отличается крайне низким уровнем выделения токсичных газов и оптической плотности дыма при тлении и горении, а также не распространяет горение при групповой прокладке по категории А.

Ниже представлена подробная расшифровка маркировки, послойное описание конструкции, таблица ключевых технических параметров и регламентированная область применения кабеля.

Подробная расшифровка маркировки

Обозначение марки ППГнг(А)-FRHF 5х25 содержит исчерпывающую информацию о конструктивных особенностях и пожарной безопасности изделия:

• П — изоляция токопроводящих жил выполнена из полимерной композиции, не содержащей галогенов;
• П — наружная защитная оболочка изготовлена из безгалогенной полимерной композиции;
• Г — «голый», отсутствие защитных бронированных покровов поверх оболочки;
• нг(А) — не распространяет горение при групповой прокладке по категории пожарной опасности А;
• FR — (Fire Resistance) огнестойкое исполнение, наличие термического барьера из слюдосодержащих лент;
• HF — (Halogen Free) материалы конструкции не содержат коррозионно-активных галогенов;
• 5 — количество токопроводящих медных жил;
• 25 — номинальное сечение каждой токопроводящей жилы в квадратных миллиметрах.

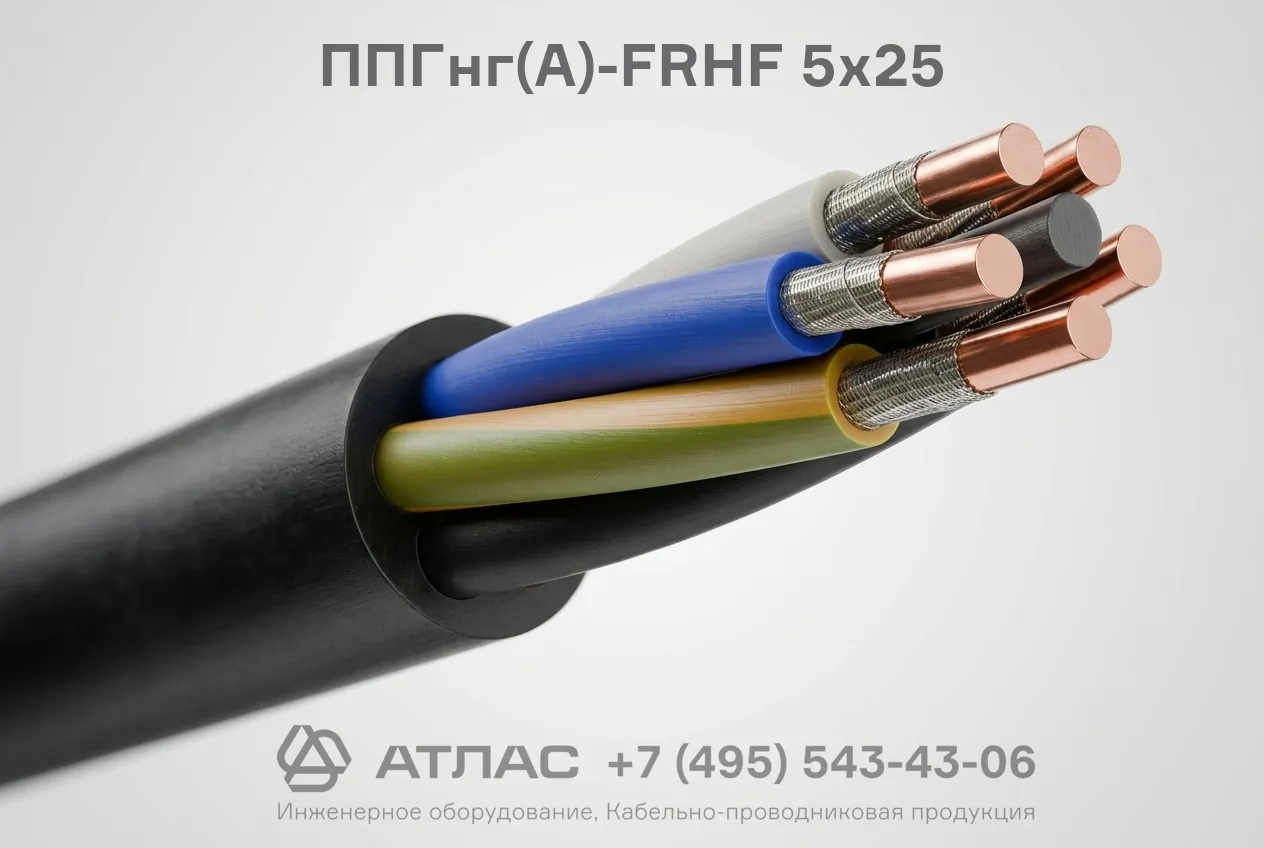

Конструкция кабеля

1. Токопроводящие жилы — медные проводники круглой формы, соответствующие 1 или 2 классу по ГОСТ 22483.
2. Огнестойкий термический барьер — обмотка каждой жилы двумя слюдосодержащими лентами с перекрытием не менее 40%.
3. Изоляция — слой из безгалогенной полимерной композиции с отличительной цветовой маркировкой жил.
4. Скрутка — изолированные жилы скручены в сердечник с заполнением промежутков безгалогенным компаундом.
5. Внутренняя оболочка — экструдированный подслой из полимерной композиции пониженной пожарной опасности.
6. Наружная оболочка — защитный покров из безгалогенного полимера с высокой стойкостью к внешним воздействиям.

Основные технические характеристики

Область применения

• Питание систем противопожарной защиты: пожарной сигнализации, установок пожаротушения, систем дымоудаления и эвакуационного освещения;
• Электропроводка в операционных блоках медицинских учреждений, реанимационных отделениях и палатах интенсивной терапии;
• Объекты с массовым пребыванием людей: торгово-развлекательные комплексы, вокзалы, аэропорты, метрополитен, высотные здания;
• Центры обработки данных, серверные помещения, офисы с микропроцессорной и компьютерной техникой, где недопустимо воздействие коррозионно-активных газов.
