ППГнг(А)-FRHF 5х4 кабель силовой огнестойкий не содержащий галогенов 0,66 кВ медный пятижильный

Кабель ППГнг(А)-FRHF 5х4 силовой — это огнестойкое кабельное изделие с пятью медными жилами сечением 4 мм², предназначенное для надежной передачи электроэнергии в цепях жизнеобеспечения. Кабель сохраняет работоспособность в условиях открытого огня не менее 180 минут, не содержит токсичных галогенов в продуктах горения и не распространяет горение при групповой прокладке по категории А.

Ниже приведена подробная расшифровка маркировки, конструкция, технические характеристики и область применения данного кабельного изделия.

Подробная расшифровка маркировки

Обозначение марки раскрывает конструктивное исполнение и эксплуатационные свойства изделия:

• П — изоляция токопроводящих жил из полимерной композиции, не содержащей галогенов
• П — наружная защитная оболочка из полимерной композиции, не содержащей галогенов
• Г — отсутствие бронированного защитного покрова («голый»)
• нг(А) — не распространяет горение при групповой прокладке по категории пожарной безопасности А
• FR — огнестойкий (Fire Resistance), наличие термического барьера из слюдосодержащих лент
• HF — безгалогенный состав материалов (Halogen Free), минимальное выделение коррозионно-активных веществ при горении и тлении
• 5 — количество токопроводящих жил
• 4 — номинальное сечение каждой жилы в квадратных миллиметрах

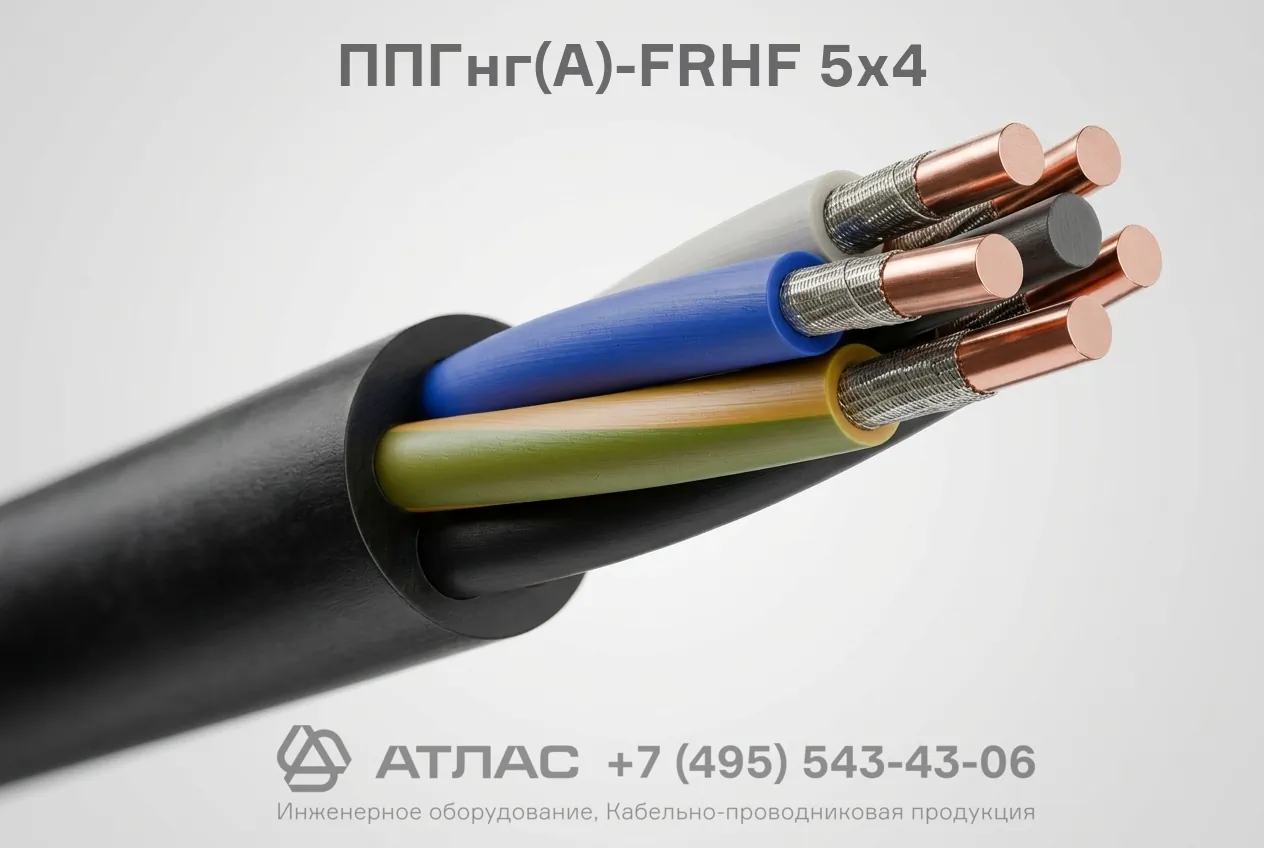

Конструкция кабеля

1. Токопроводящие жилы — пять круглых медных жил сечением 4 мм² однопроволочного исполнения (класс 1 по ГОСТ 22483).
2. Термический барьер — обмотка каждой жилы двумя слюдосодержащими лентами с перекрытием для защиты от огня.
3. Изоляция — слой из безгалогенной полимерной композиции с отличительной цветовой маркировкой.
4. Сердечник и внутреннее заполнение — скрутка изолированных жил с заполнением промежутков безгалогенным полимером.
5. Внутренняя оболочка — экструдированный подслой из полимерного компаунда без галогенов.
6. Наружная оболочка — внешний защитный слой из безгалогенной полимерной композиции повышенной прочности.

Основные технические характеристики

Область применения

• Системы пожарной безопасности, оповещения, эвакуации людей, противодымной вентиляции и автоматического пожаротушения.
• Цепи аварийного электроснабжения операционных блоков больниц и медицинских учреждений.
• Общественные здания с массовым пребыванием людей, административные и торговые центры.
• Помещения, оснащенные микропроцессорной, компьютерной и серверной аппаратурой, чувствительной к коррозионным газам.
• Стационарная прокладка в кабельных сооружениях, лотках и каналах при отсутствии опасности механических повреждений.
