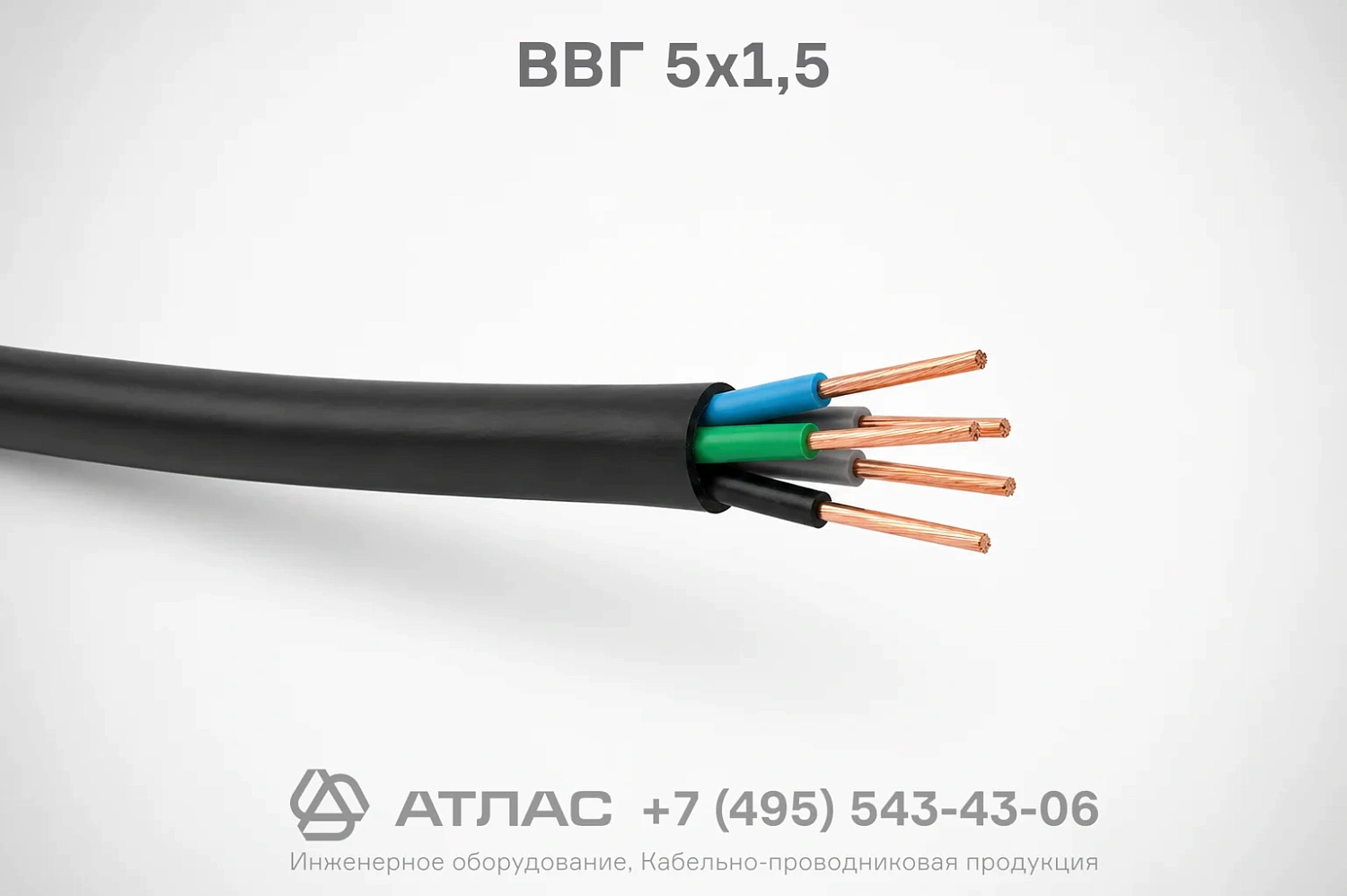

ВВГ 5х1,5 кабель силовой медный пятижильный с ПВХ изоляцией на номинальное напряжение 0,66 кВ
2 053.07 руб.
Характеристики
Единица измерения
:
м
Вес (не более), кг/км
:
146
Температура монтажа °C
:
-15
Допустимая температура окружающей среды при эксплуатации, °C
:
от -50 до +50
Материал жилы
:
медь
Описание
Кабель ВВГ 5х1,5 силовой предназначен для передачи и распределения электрической энергии в стационарных электротехнических установках на номинальное напряжение 0,66 кВ. Оснащен медными жилами в поливинилхлоридной изоляции и оболочке.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Тип изделия
Единица измерения
м
Вес (не более), кг/км
146
Температура монтажа °C
-15
Допустимая температура окружающей среды при эксплуатации, °C
от -50 до +50
Материал жилы
медь
Материал изоляции
ПВХ пластикат
Материал оболочки
ПВХ пластикат
Наружный диаметр, мм
11.9
Номинальное напряжение, кВ
0.66
Минимальный радиус изгиба
10
Срок службы, лет
30
Марка
Количество жил
Сечение ТПЖ, мм2
Броня
Нет
Наличие экрана
Нет
Пониженное дымогазовыделение
Нет
Категория пожарной опасности
О1.8.2.5.4
Кабель ВВГ 5х1,5 силовой предназначен для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ частотой 50 Гц. Изделие оснащено пятью медными токопроводящими жилами и надежной изоляцией из поливинилхлоридного пластиката, обеспечивающей высокую электрическую прочность, стойкость к воздействию агрессивных факторов внешней среды и длительный срок безаварийной службы в регламентированных диапазонах рабочих температур.
Ниже представлена подробная расшифровка маркировки, конструктивные элементы и ключевые эксплуатационные параметры кабеля.
Подробная расшифровка маркировки
Обозначение кабельного изделия ВВГ 5х1,5 расшифровывается в строгом соответствии с требованиями стандартов:
- В — изоляция жил выполнена из поливинилхлоридного (ПВХ) пластиката;
- В — внешняя защитная оболочка изготовлена из поливинилхлоридного (ПВХ) пластиката;
- Г — отсутствие защитного бронированного покрова («голый»), кабель не защищен от прямого механического воздействия;
- 5 — количество токопроводящих жил;
- 1,5 — номинальное сечение каждой токопроводящей жилы в квадратных миллиметрах (мм²).
Конструкция кабеля
- Токопроводящие жилы — медные круглые однопроволочные первого класса гибкости по ГОСТ 22483.
- Изоляция жил — слой из поливинилхлоридного пластиката с индивидуальной цветовой кодировкой для удобства монтажа.
- Скрутка — пять изолированных жил скручены в единый сердечник правильной концентрической скруткой.
- Внутреннее заполнение — полимерный состав или ленточная обмотка, заполняющая промежутки между скрученными жилами для придания кабелю круглой формы.
- Наружная оболочка — сплошной защитный слой из поливинилхлоридного пластиката, устойчивый к влаге и механическому износу.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение, частота | 0,66 кВ, 50 Гц |
| Диапазон температур при эксплуатации | от -50 °C до +50 °C |
| Минимальная температура прокладки без подогрева | -15 °C |
| Допустимая относительная влажность воздуха при +35 °C | до 98 % |
| Длительно допустимая температура нагрева жил | +70 °C |
| Максимальная температура жил при коротком замыкании | +160 °C |
| Минимальный радиус изгиба при монтаже | 10 наружных диаметров |
| Наружный расчетный диаметр | 11,9 мм |
| Расчетная масса (вес 1 км изделия) | 146 кг |
| Срок службы | не менее 30 лет |
Область применения
- Одиночная стационарная прокладка в кабельных каналах, коробах, кабельных лотках, галереях и технологических эстакадах.
- Монтаж распределительных сетей и систем электроснабжения внутри производственных, административных, складских и жилых зданий.
- Организация трехфазных силовых цепей переменного тока с выделенными нулевым рабочим и защитным проводниками.
- Прокладка по наружным строительным конструкциям при условии обязательной защиты от воздействия прямых солнечных лучей и механических повреждений.
