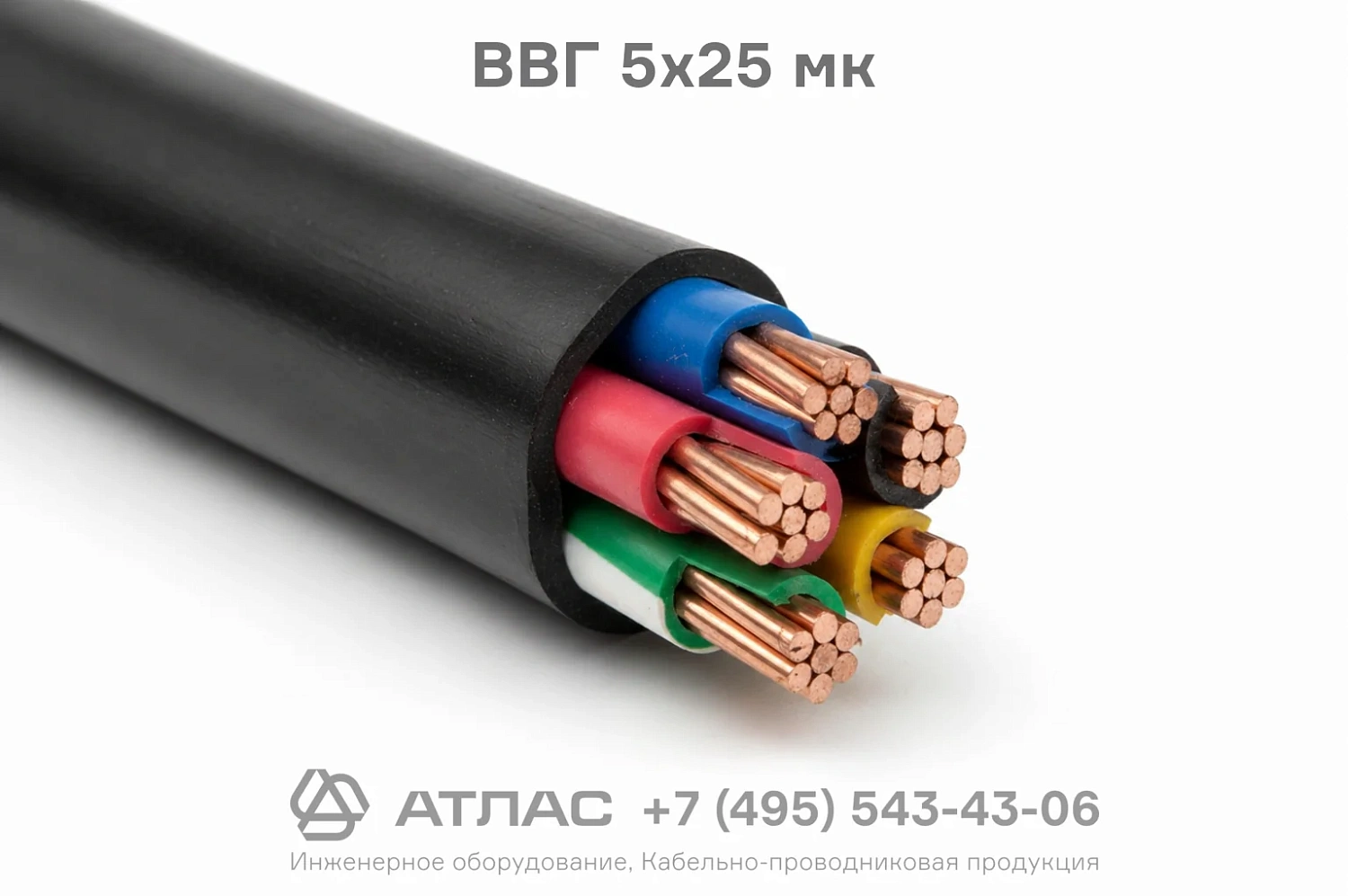

ВВГ 5х25 мк кабель силовой медный пятижильный с ПВХ изоляцией и оболочкой на напряжение 0.66 кВ

Кабель ВВГ 5х25 мк силовой — это надежное кабельное изделие, предназначенное для передачи и распределения электрической энергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 кВ частотой 50 Гц. Кабель изготовлен с пятью медными многопроволочными круглыми жилами в изоляции и оболочке из поливинилхлоридного пластиката, что гарантирует стабильные диэлектрические показатели, долговечность и высокую механическую прочность при стационарной эксплуатации в широком температурном диапазоне.

Ниже представлена подробная расшифровка маркировки, конструктивные слои кабельного изделия и его нормативные технические параметры.

Подробная расшифровка маркировки

Обозначение марки ВВГ 5х25 мк содержит исчерпывающую информацию о материалах, конструктивном исполнении и размерности изделия:

• В — изоляция токопроводящих жил выполнена из поливинилхлоридного пластиката (ПВХ);
• В — наружная защитная оболочка изготовлена из поливинилхлоридного пластиката (ПВХ);
• Г — «голый», отсутствие защитных бронированных покровов поверх оболочки;
• 5 — количество токопроводящих жил;
• 25 — номинальное сечение каждой токопроводящей жилы, мм²;
• м — многопроволочная структура проводящей жилы;
• к — круглая геометрическая форма сечения жилы.

Конструкция кабеля

1. Токопроводящие жилы — пять медных круглых многопроволочных жил сечением 25 мм² (соответствуют 2 классу гибкости по ГОСТ 22483).
2. Изоляция — слой поливинилхлоридного пластиката с индивидуальной цветовой расцветкой жил для облегчения процесса монтажа.
3. Внутреннее заполнение (поясная изоляция) — поливинилхлоридный компаунд, заполняющий промежутки между скрученными изолированными жилами и придающий кабелю округлую форму.
4. Внешняя оболочка — сплошной защитный шланг из поливинилхлоридного пластиката, предохраняющий внутренние элементы от влаги и механических воздействий.

Основные технические характеристики

Область применения

• Стационарная прокладка в электрических сетях переменного напряжения до 0,66 кВ промышленного и гражданского назначения;
• Монтаж внутри сухих, сырых и частично затапливаемых производственных помещений, кабельных полуэтажей, туннелей и коллекторов;
• Одиночная прокладка в кабельных сооружениях и производственных цехах при отсутствии риска механических повреждений;
• Подключение мощного трехфазного технологического оборудования, распределительных щитов и силовых шкафов с отдельными нулевым рабочим и нулевым защитным проводниками;
• Прокладка на открытом воздухе по кабельным эстакадам и галереям при условии защиты от воздействия прямого ультрафиолетового излучения.
