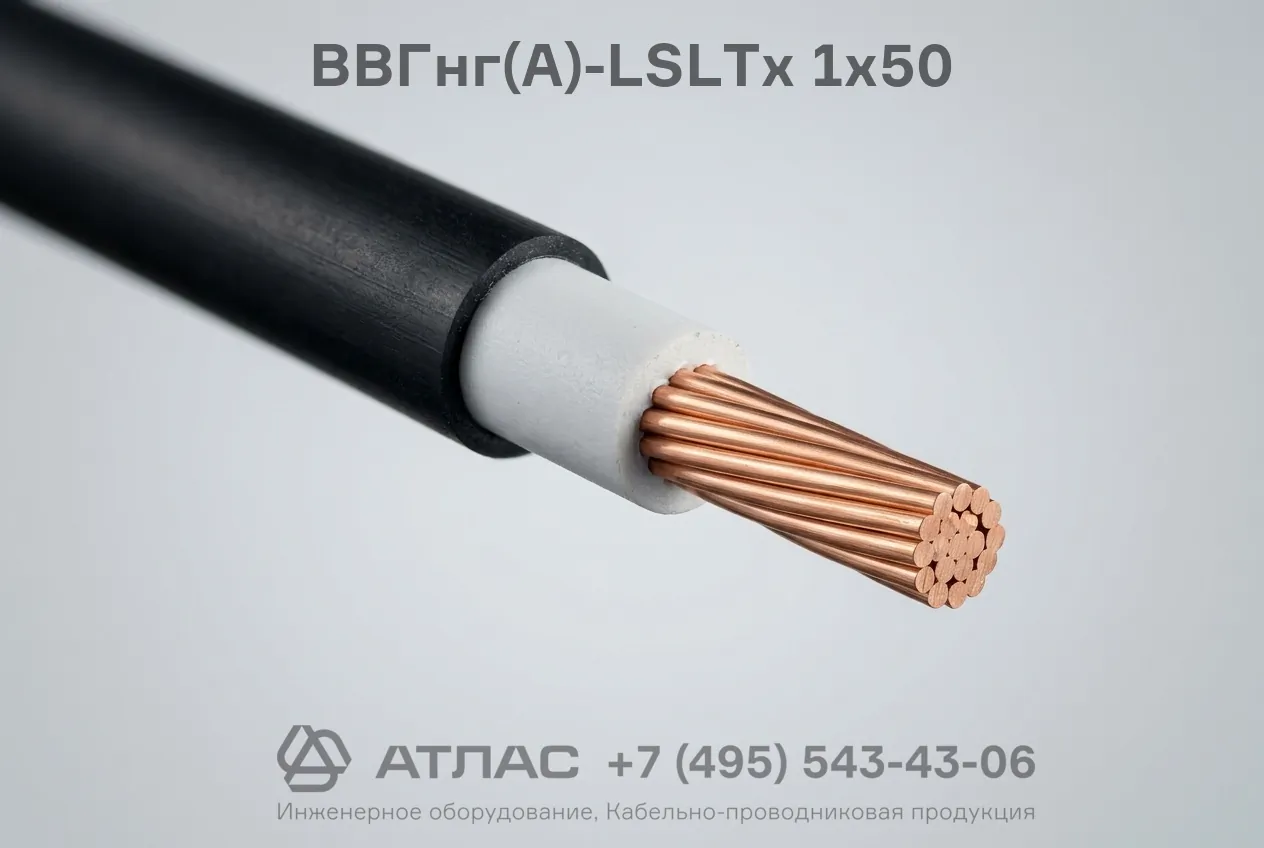

ВВГнг(А)-LSLTx 1x50 силовой медный кабель 0.66 кВ пониженной пожарной опасности и низкой токсичности
Кабель ВВГнг(А)-LSLTx 1x50 силовой — это кабельное изделие с медной токопроводящей жилой в изоляции и оболочке из поливинилхлоридного пластиката пониженной пожарной опасности с низким дымо- и газовыделением и низкой токсичностью продуктов горения. Кабель предназначен для стационарной прокладки в электросетях на номинальное переменное напряжение 0,66 кВ частотой 50 Гц. Ключевыми эксплуатационными свойствами марки являются нераспространение горения при групповой прокладке по категории А, пониженное дымовыделение при тлении и низкая токсичность газов, выделяющихся при горении, что обеспечивает высокий уровень безопасности людей при эвакуации.
Ниже приведена подробная расшифровка маркировки, конструктивные особенности изделия, его нормативные технические характеристики и рекомендуемые области применения.
Подробная расшифровка маркировки
Обозначение марки содержит исчерпывающие данные о конструкции кабеля и характеристиках его пожарной безопасности:
- В — изоляция токопроводящей жилы выполнена из поливинилхлоридного пластиката пониженной пожароопасности.
- В — наружная защитная оболочка изготовлена из поливинилхлоридного пластиката пониженной пожароопасности.
- Г — отсутствие защитного бронированного покрова («голый»), изделие не защищено от механических повреждений.
- нг(А) — не распространяет горение при групповой прокладке по категории пожарной безопасности А.
- LS — Low Smoke, пониженное дымо- и газовыделение при горении и тлении кабельного изделия.
- LTx — Low Toxicity, низкая токсичность продуктов горения полимерных материалов.
- 1 — количество токопроводящих жил в кабеле.
- 50 — номинальное сечение медной жилы в квадратных миллиметрах (мм²).

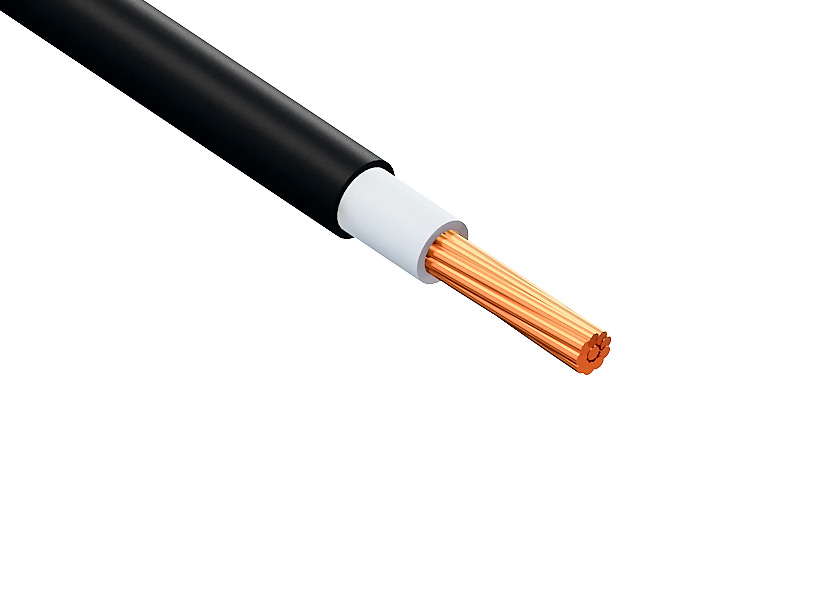

Конструкция кабеля
- Токопроводящая жила — одна круглая медная жила номинальным сечением 50 мм², соответствующая 1 или 2 классу гибкости по ГОСТ 22483-2012.
- Изоляция — слой из поливинилхлоридного пластиката пониженной пожароопасности с пониженным дымо- и газовыделением и низкой токсичностью продуктов горения.
- Наружная оболочка — сплошной защитный слой из ПВХ пластиката пониженной пожароопасности категории Low Smoke Low Toxicity, предохраняющий внутренние элементы от внешних воздействий.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | 0,66 кВ при частоте 50 Гц |
| Количество и сечение жил | 1х50 мм² |
| Материал жилы | Медь |
| Материал изоляции | ПВХ пластикат пониженной пожароопасности |
| Материал наружной оболочки | ПВХ пластикат пониженной пожароопасности |
| Наружный диаметр (справочный) | 13,7 мм |
| Диапазон температур при эксплуатации | от -50 °С до +50 °С |
| Минимальная температура монтажа без предварительного подогрева | -15 °С |
| Минимальный радиус изгиба при прокладке | 10 наружных диаметров |
| Категория пожарной безопасности | ГОСТ 31565-2012, категория А |
| Пониженное дымогазовыделение | Да |
| Срок службы | Не менее 30 лет |
Область применения
- Здания детских дошкольных и образовательных учреждений, специализированных школ и интернатов.
- Больницы, поликлиники, госпитали и другие медицинские стационары.
- Дома престарелых, инвалидов и спальные корпуса учреждений социального обслуживания.
- Общественные, административные и коммерческие здания с массовым пребыванием людей.
- Стационарная прокладка в кабельных каналах, лотках, трубах и эстакадах при отсутствии опасности механических повреждений.
