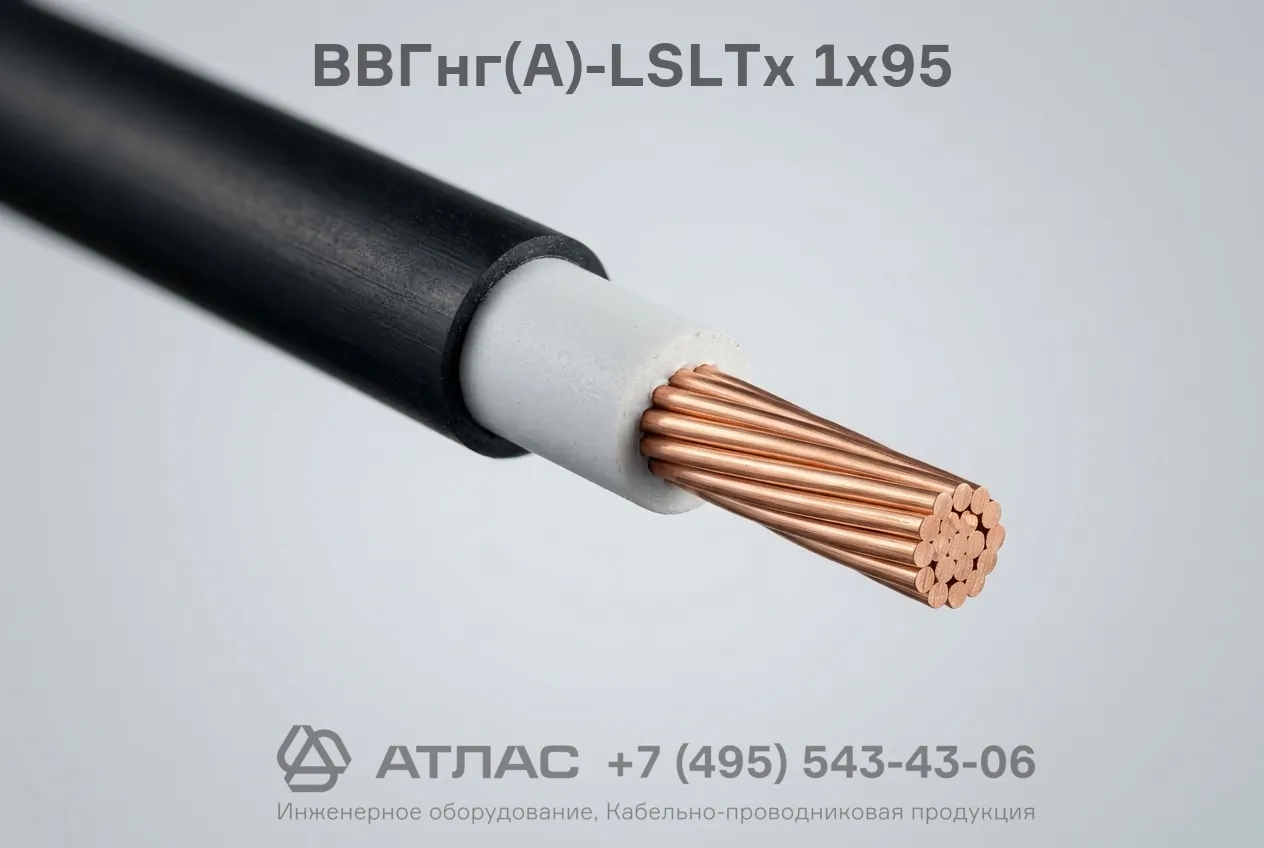

ВВГнг(А)-LSLTx 1x95 кабель силовой медный 1 кВ с пониженным дымовыделением и низкой токсичностью
Кабель силовой ВВГнг(А)-LSLTx 1x95 — это силовой кабель с медной жилой, предназначенный для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 1 кВ. Ключевыми эксплуатационными характеристиками изделия являются нераспространение горения при групповой прокладке по категории А, пониженное дымо- и газовыделение, а также чрезвычайно низкая токсичность продуктов горения (эквивалентный показатель токсичности более 120 г/м³).
Ниже представлена подробная техническая информация о расшифровке маркировки, конструктивном исполнении, параметрах эксплуатации и рекомендованных сферах применения данного кабеля.
Подробная расшифровка маркировки
Обозначение марки ВВГнг(А)-LSLTx 1x95 расшифровывается в строгом соответствии с требованиями стандартов:
- В — изоляция токопроводящей жилы выполнена из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности;
- В — наружная защитная оболочка изготовлена из поливинилхлоридного пластиката пониженной пожарной опасности;
- Г — отсутствие защитного бронированного покрова («голый»), кабель не предназначен для участков с риском прямого механического повреждения;
- нг(А) — не распространяет горение при групповой прокладке по категории пожарной безопасности А;
- LS — Low Smoke, пониженное выделение дыма и газов при тлении и горении;
- LTx — Low Toxicity, низкая токсичность продуктов термического разложения и горения;
- 1 — одна токопроводящая жила;
- 95 — номинальное сечение жилы составляет 95 мм².

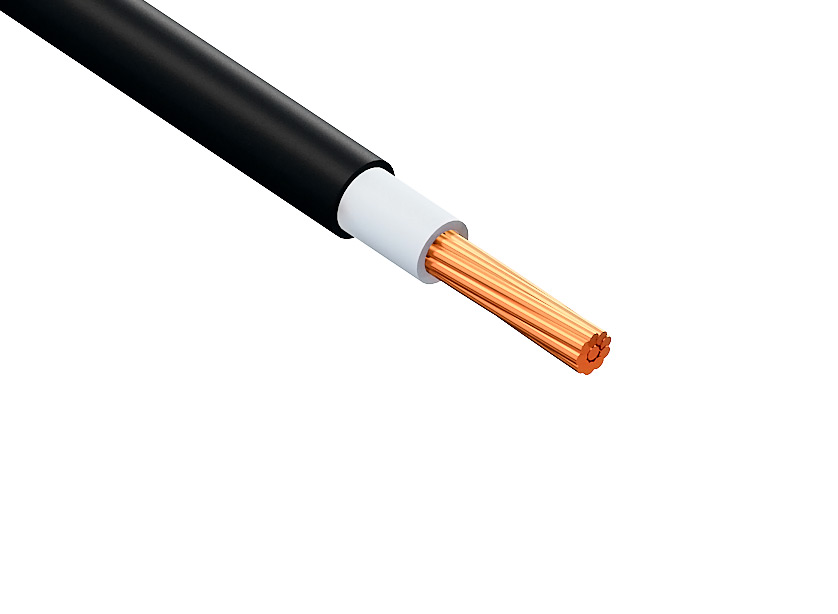

Конструкция кабеля
- Токопроводящая жила — медная, многопроволочная, круглой формы, соответствующая 1 или 2 классу по ГОСТ 22483.
- Изоляция — слой поливинилхлоридного пластиката пониженной пожароопасности со специальными антипиреновыми добавками.
- Обо оболочка — наружный защитный слой из ПВХ пластиката с низким дымовыделением и малой токсичностью продуктов горения.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение, частота 50 Гц | 1 кВ |
| Диапазон рабочих температур эксплуатации | от -50 °C до +50 °C |
| Минимальная температура прокладки без предварительного подогрева | -15 °C |
| Максимальная температура нагрева жил при эксплуатации | +70 °C |
| Предельно допустимая температура жилы при коротком замыкании | +160 °C |
| Минимальный радиус изгиба при монтаже | 10 наружных диаметров |
| Наружный расчетный диаметр | 17.7 мм |
| Расчетная масса (вес) | 1142 кг/км |
| Срок службы | не менее 30 лет |
Область применения
Кабель марки ВВГнг(А)-LSLTx разработан для объектов с повышенными требованиями к пожарной безопасности и сохранению жизни людей при эвакуации:
- здания детских садов, яслей и общеобразовательных школ;
- лечебные стационары, операционные блоки и спальные корпуса больниц;
- интернаты, дома престарелых и специализированные социальные учреждения;
- крытые спортивные комплексы, торговые галереи, кинотеатры и иные общественные здания с массовым пребыванием людей;
- кабельные сооружения и электрощитовые производственных предприятий при отсутствии механических воздействий на линию.
