ВВГнг(А)-LSLTx 1x2,5 кабель силовой медный с пониженным дымовыделением и низкой токсичностью 0,66 кВ
Кабель ВВГнг(А)-LSLTx 1x2,5 силовой предназначен для стационарной прокладки в электрических сетях на переменное номинальное напряжение 0,66 кВ. Изделие оснащено одной медной токопроводящей жилой сечением 2,5 мм² в изоляции и наружной оболочке из поливинилхлоридного пластиката пониженной пожарной опасности. Ключевыми эксплуатационными свойствами кабеля являются нераспространение горения при групповой прокладке по высшей категории А, пониженное дымо- и газовыделение, а также крайне низкая токсичность продуктов горения (класс LTx), что обеспечивает повышенную безопасность людей при нештатных пожарных ситуациях.
Ниже представлена детальная расшифровка маркировки, послойное описание конструкции, таблица технических параметров и регламентированная нормами сфера применения кабеля.
Подробная расшифровка маркировки
Обозначение кабеля формируется в строгом соответствии с требованиями стандартов ГОСТ 31996-2012 и ГОСТ 31565-2012:
- В — изоляция проводника выполнена из поливинилхлоридного пластиката (ПВХ) пониженной пожароопасности;
- В — наружная защитная оболочка изготовлена из поливинилхлоридного пластиката пониженной пожароопасности;
- Г — отсутствие специального защитного покрова поверх оболочки («голый», без брони);
- нг(А) — кабель не распространяет горение при групповой прокладке по категории А;
- LS — Low Smoke, пониженное выделение дыма и коррозионно-активных газов в условиях горения и тления;
- LTx — Low Toxicity, низкая токсичность продуктов термической деструкции и горения полимерных материалов;
- 1 — количество токопроводящих жил;
- 2,5 — номинальное сечение токопроводящей жилы в квадратных миллиметрах (мм²).

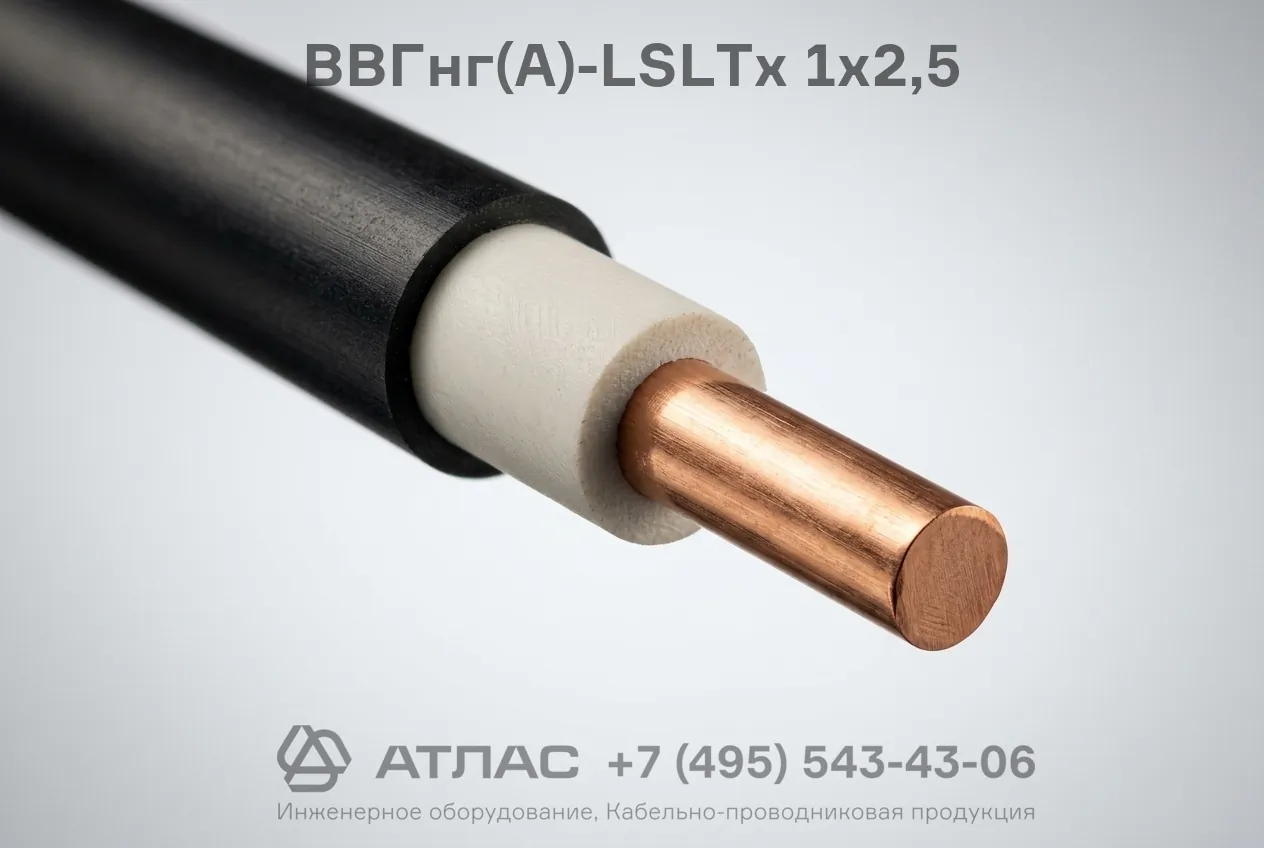

Конструкция кабеля
- Токопроводящая жила — круглая медная жила 1 класса гибкости (однопроволочная) сечением 2,5 мм² в соответствии с ГОСТ 22483-2012.
- Изоляция — сплошной слой поливинилхлоридного пластиката пониженной пожарной опасности с нормированной низкой токсичностью.
- Наружная оболочка — защитный слой из ПВХ пластиката пониженной пожарной опасности со свойствами пониженного дымогазовыделения и низкой токсичности.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение, кВ | 0,66 |
| Номинальная частота переменного тока, Гц | 50 |
| Температура окружающей среды при эксплуатации, °C | от -50 до +50 |
| Минимальная температура прокладки без предварительного подогрева, °C | -15 |
| Максимальная длительно допустимая температура нагрева жил, °C | +70 |
| Предельно допустимая температура жил при коротком замыкании, °C | +160 |
| Минимальный радиус изгиба при монтаже | 10 наружных диаметров |
| Категория пожарной опасности по ГОСТ 31565-2012 | П1б.8.2.1.2 (категория А) |
| Показатель токсичности продуктов горения полимерных материалов, г/м³ | более 120 |
| Срок службы, лет | не менее 30 |
| Гарантийный срок эксплуатации, лет | 5 |
Область применения
- Здания детских дошкольных и образовательных учреждений, ясли, детские сады и школы;
- Лечебно-профилактические учреждения, больницы, госпитали и стационарные медицинские корпуса;
- Дома престарелых, интернаты, реабилитационные центры и специализированные дома инвалидов;
- Спальные корпуса детских оздоровительных лагерей и интернатных учреждений;
- Объекты с постоянным и массовым пребыванием людей, где действуют строгие нормативы по допустимой токсичности дыма при пожаре.
