ВВГнг(А)-LSLTx 2x4 кабель силовой медный с пониженным дымовыделением и токсичностью 0.66 кВ
Кабель ВВГнг(А)-LSLTx 2x4 силовой представляет собой специализированное кабельное изделие с двумя медными проводниками сечением 4 мм², предназначенное для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 0,66 кВ. Кабель характеризуется повышенной пожарной безопасностью: он не распространяет горение при групповой прокладке по категории А, обладает существенно сниженным дымо- и газовыделением при горении и тлении, а также отличается низкой токсичностью продуктов горения. Данные свойства обеспечивают безопасную эвакуацию людей и минимизируют риск токсического поражения в нештатных ситуациях.
Ниже представлена подробная техническая информация о расшифровке маркировки, конструктивных особенностях, параметрах эксплуатации и сферах применения кабеля.
Подробная расшифровка маркировки
Обозначение кабеля ВВГнг(А)-LSLTx 2x4 содержит исчерпывающие сведения о его конструкции и пожарно-технических характеристиках:
- В — изоляция токопроводящих жил выполнена из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности;
- В — наружная защитная оболочка изготовлена из поливинилхлоридного пластиката пониженной пожарной опасности;
- Г — отсутствие защитного бронированного покрова (голый кабель);
- нг(А) — не распространяет горение при групповой прокладке по категории пожарной опасности А;
- LS — Low Smoke, пониженное выделение дыма и газов при горении и тлении;
- LTx — Low Toxicity, низкая токсичность продуктов горения (показатель токсичности более 120 г/м³);
- 2 — количество токопроводящих жил в кабеле;
- 4 — номинальное сечение каждой токопроводящей жилы в квадратных миллиметрах (мм²).

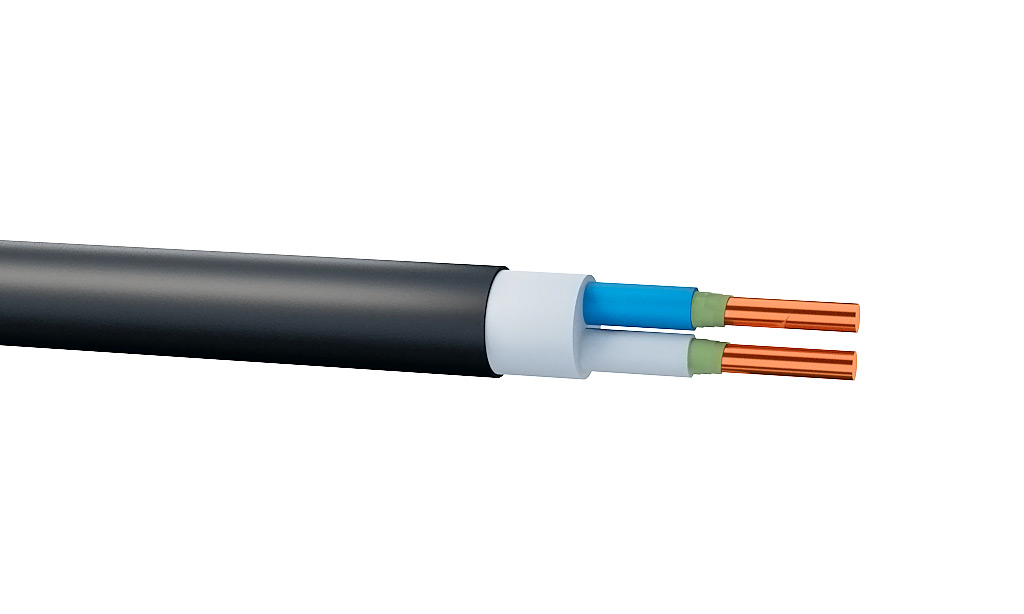

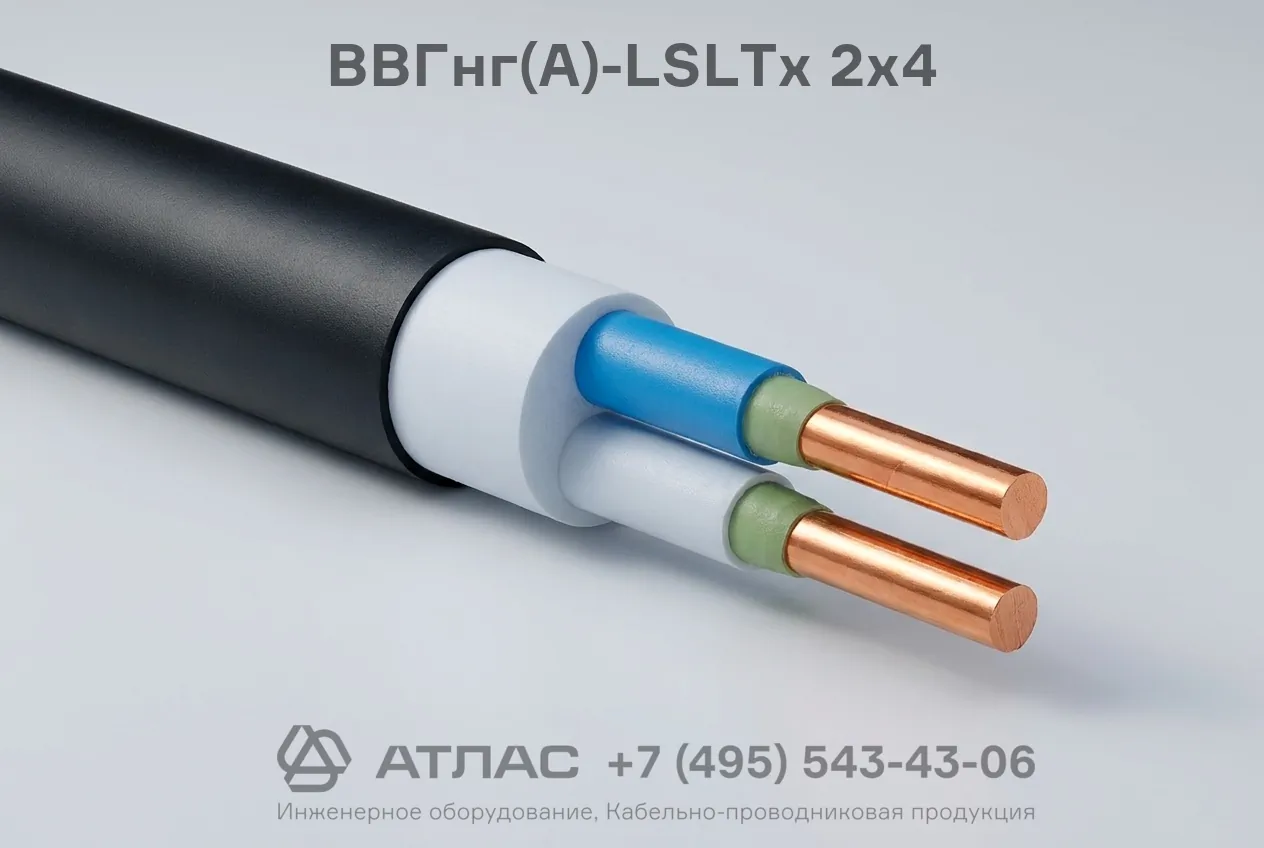

Конструкция кабеля
- Токопроводящие жилы — две круглые медные жилы сечением 4 мм², соответствующие требованиям ГОСТ 22483.
- Изоляция — слой поливинилхлоридного пластиката пониженной пожарной опасности с пониженным дымовыделением и малой токсичностью. Изолированные жилы имеют цветовую маркировку для удобства монтажа.
- Скрутка — изолированные жилы скручены в сердечник правильной геометрической формы.
- Внутренний промежуточный слой (заполнение) — экструдированный слой из ПВХ компаунда низкой токсичности, заполняющий промежутки между жилами и придающий кабелю круглую форму.
- Внешняя оболочка — прочный герметичный слой из ПВХ пластиката со свойствами пониженного дымо- и газовыделения и пониженной токсичности продуктов пиролиза.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное напряжение, кВ | 0,66 |
| Число жил и номинальное сечение, мм² | 2х4 |
| Материал токопроводящих жил | Медь |
| Диапазон рабочих температур, °C | от -50 до +50 |
| Температура монтажа без подогрева, °C | не ниже -15 |
| Максимальная рабочая температура жилы, °C | +70 |
| Предельная температура жилы при коротком замыкании, °C | +160 |
| Наружный диаметр (справочный), мм | 14,3 |
| Расчетная масса (справочная), кг/км | 265 |
| Минимальный радиус изгиба при прокладке | 10 наружных диаметров |
| Срок службы, лет | не менее 30 |
Область применения
Кабель ВВГнг(А)-LSLTx 2x4 разработан специально для объектов с массовым пребыванием людей и повышенными требованиями к пожарной безопасности согласно ГОСТ 31565. Основные объекты прокладки включают:
- здания детских дошкольных и образовательных учреждений, школ и интернатов;
- медицинские учреждения, больничные стационары и поликлиники;
- дома престарелых, санатории, пансионаты и гостиницы;
- торгово-развлекательные комплексы, административные и офисные центры;
- жилые многоквартирные комплексы и общественные здания с высокой плотностью потока людей.
