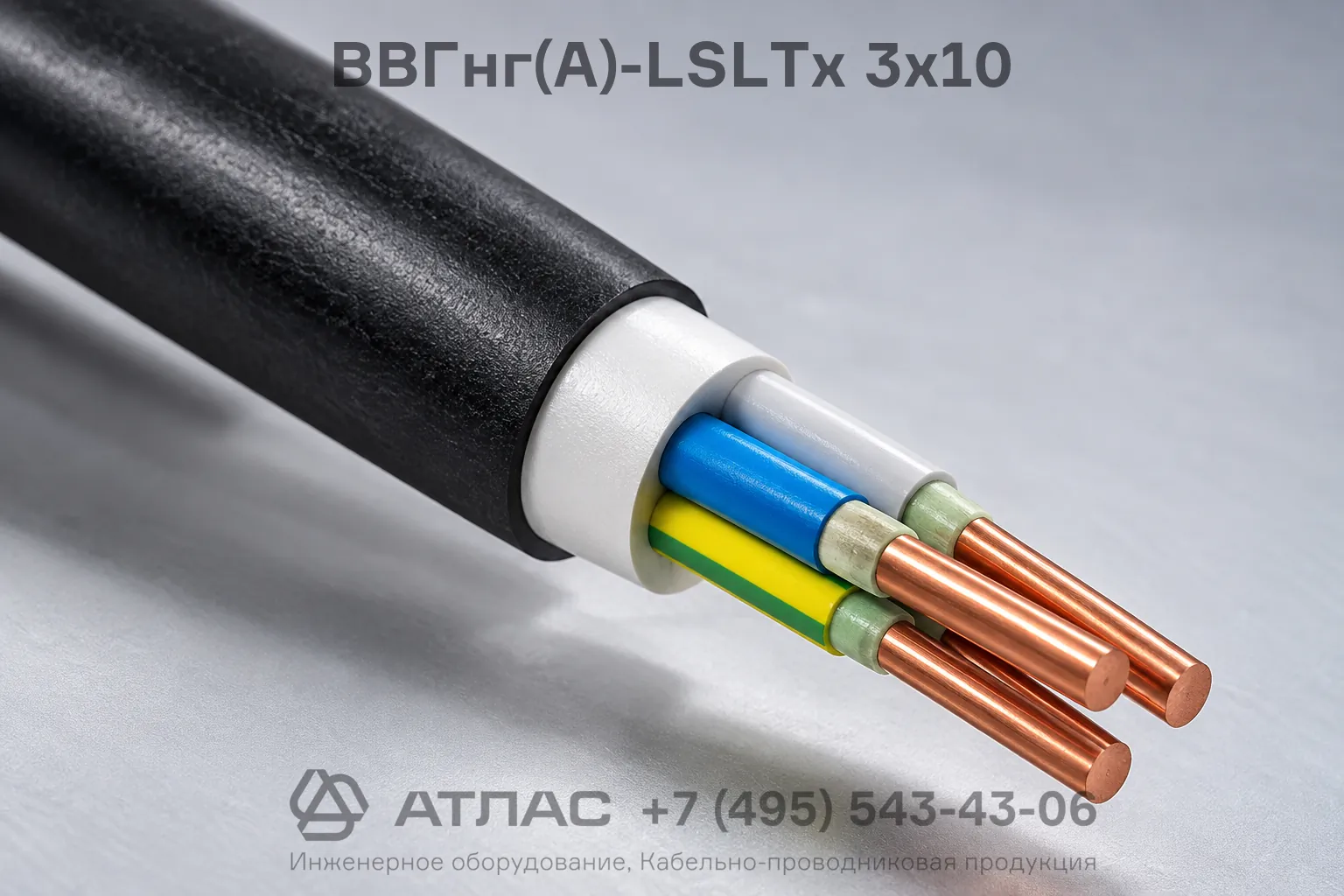

ВВГнг(А)-LSLTx 3х10 кабель силовой медный, не распространяющий горение, с пониженным дымовыделением

Кабель ВВГнг(А)-LSLTx 3х10 силовой — это трехжильный медный проводник для стационарной прокладки в сетях переменного тока на напряжение 0,66 кВ. Кабель характеризуется нераспространением горения при групповом монтаже по категории А, пониженным дымо- и газовыделением, а также низкой токсичностью продуктов горения, что предотвращает риск токсического поражения людей при пожаре.

Ниже представлена расшифровка маркировки, конструктивное устройство, технические характеристики и типовые области эксплуатации кабеля.

Подробная расшифровка маркировки

Обозначение марки полностью описывает структуру изделия и класс его пожарной безопасности:

• В — изоляция жил изготовлена из поливинилхлоридного пластиката пониженной пожарной опасности;
• В — наружная защитная оболочка выполнена из поливинилхлоридного пластиката пониженной пожарной опасности;
• Г — отсутствие защитного бронепокрова («голый»), предназначен для прокладки без механических воздействий на оболочку;
• нг(А) — не распространяет горение при групповой прокладке по категории пожарной безопасности А;
• LS — Low Smoke, пониженное дымо- и газовыделение при горении и тлении;
• LTx — Low Toxicity, низкая токсичность продуктов горения (эквивалентный показатель более 120 г/м³);
• 3 — три изолированные токопроводящие жилы;
• 10 — номинальное поперечное сечение каждой жилы, мм².

Конструкция кабеля

1. Токопроводящие жилы — круглые медные жилы сечением 10 мм², соответствующие ГОСТ 22483.
2. Изоляция — ПВХ пластикат пониженной пожароопасности с низкой токсичностью продуктов горения с индивидуальной цветовой кодировкой жил.
3. Сердечник — повив из трех скрученных изолированных жил.
4. Внутреннее заполнение — полимерный компаунд пониженной пожароопасности, заполняющий промежутки между жилами и придающий изделию круглую форму.
5. Наружная оболочка — герметичный защитный шланг из поливинилхлоридного пластиката категории нг-LSLTx.

Основные технические характеристики

Область применения

• Электроснабжение зданий детских садов, школ и интернатов.
• Силовые и распределительные сети лечебных учреждений, больниц и родильных домов.
• Прокладка линий питания в домах престарелых, реабилитационных центрах и интернатах для инвалидов.
• Монтаж систем электроснабжения на объектах с высокой концентрацией людей: в торговых залах, гостиницах, аэропортах и вокзалах.
• Стационарная групповая прокладка в кабельных сооружениях, лотках, каналах и трубах внутри зданий.
