ВВГнг(А)-LSLTx 3х16 медный силовой кабель с пониженным дымовыделением и низкой токсичностью 0.66 кВ
Кабель ВВГнг(А)-LSLTx 3х16 силовой — это трехжильный медный кабель с изоляцией и наружной оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности с пониженным дымо- и газовыделением и низкой токсичностью продуктов горения. Кабель предназначен для стационарной прокладки в зданиях и сооружениях с особыми требованиями к пожарной безопасности, не распространяет горение при групповой прокладке по категории А и рассчитан на номинальное переменное напряжение 0,66 кВ частотой 50 Гц.
Ниже приведена подробная расшифровка маркировки, конструктивные особенности, технические параметры и условия эксплуатации кабеля.
Подробная расшифровка маркировки
Обозначение марки ВВГнг(А)-LSLTx 3х16 расшифровывается следующим образом:
- В — изоляция проводников выполнена из поливинилхлоридного (ПВХ) пластиката пониженной пожароопасности;
- В — наружная защитная оболочка кабеля изготовлена из поливинилхлоридного пластиката пониженной пожароопасности;
- Г — отсутствие защитного бронированного покрова («голый»);
- нг(А) — кабель не распространяет горение при групповой прокладке по категории пожарной безопасности А;
- LS — Low Smoke, пониженное выделение дыма и газа при горении и тлении;
- LTx — Low Toxic, низкая токсичность продуктов горения (показатель токсичности продуктов горения более 120 г/м³);
- 3 — три изолированные токопроводящие жилы;
- 16 — номинальное сечение каждой жилы составляет 16 мм².

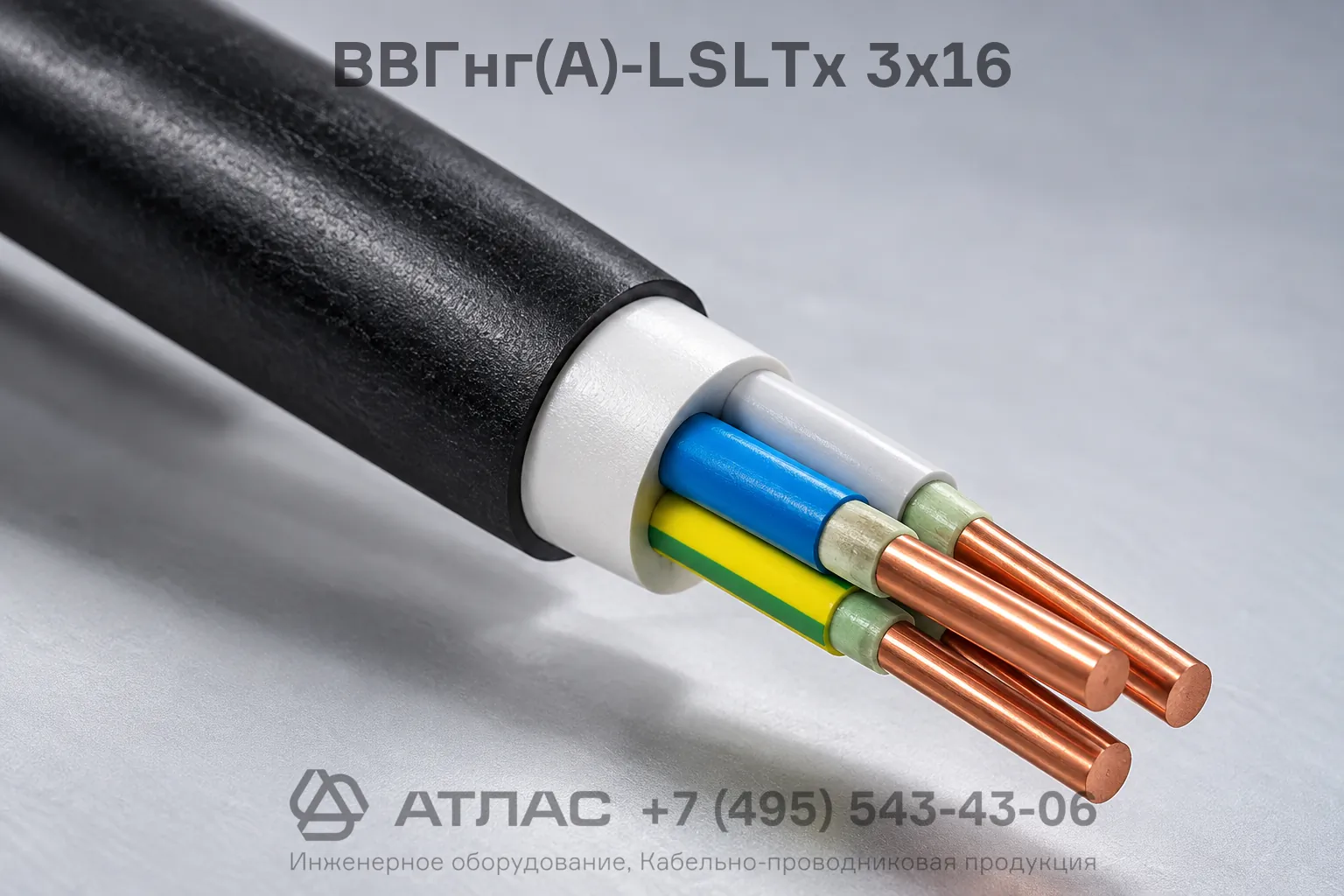

Конструкция кабеля
- Токопроводящие жилы — медные круглые жилы сечением 16 мм² (однопроволочные или многопроволочные 1 или 2 класса по ГОСТ 22483).
- Изоляция — индивидуальная изоляция жил из ПВХ пластиката пониженной пожароопасности с низкой токсичностью продуктов горения с отличительной цветовой маркировкой.
- Скрутка — изолированные жилы скручены в сердечник.
- Внутренняя оболочка (заполнение) — слой из поливинилхлоридного пластиката пониженной пожароопасности, заполняющий промежутки между жилами и придающий кабелю круглую форму.
- Наружная оболочка — защитный шланг из поливинилхлоридного пластиката пониженной пожароопасности и низкой токсичности.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | 0,66 кВ при частоте 50 Гц |
| Диапазон температур эксплуатации | от -50 °C до +50 °C |
| Минимальная температура монтажа без предварительного подогрева | -15 °C |
| Допустимый радиус изгиба при монтаже | не менее 10 наружных диаметров кабеля |
| Длительно допустимая температура нагрева жил | +70 °C |
| Предельная температура жил при токах короткого замыкания | +160 °C |
| Расчетный наружный диаметр | 21,2 мм |
| Расчетная масса (вес) | 930 кг/км |
| Срок службы | не менее 30 лет |
Область применения
Кабель ВВГнг(А)-LSLTx 3х16 применяется для передачи и распределения электроэнергии в стационарных установках. В соответствии с ГОСТ 31565 кабели исполнения LSLTx обязательны к применению на объектах с массовым пребыванием людей и строгими нормами пожарной безопасности:
- здания детских дошкольных и образовательных учреждений;
- больницы, госпитали и спальные корпуса медицинских учреждений;
- дома престарелых и инвалидов;
- гостиницы, общежития и спальные корпуса санаториев;
- музеи, концертные залы, библиотеки и закрытые спортивные сооружения.
