ВВГнг(А)-LSLTx 4x10 кабель силовой медный четырехжильный 0.66 кВ пониженной пожарной опасности

Кабель ВВГнг(А)-LSLTx 4x10 силовой предназначен для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ частотой 50 Гц. Изделие оснащено четырьмя медными токопроводящими жилами сечением 10 мм² в изоляции и оболочке из поливинилхлоридного пластиката пониженной пожарной опасности. Главными эксплуатационными свойствами кабеля являются нераспространение горения при групповой прокладке по категории А, пониженное дымо- и газовыделение, а также низкая токсичность продуктов горения, что обеспечивает повышенный уровень безопасности на объектах с массовым пребыванием людей.

Ниже приведена подробная расшифровка маркировки, конструктивное устройство изделия, его нормативные технические параметры и типовые области применения.

Подробная расшифровка маркировки

Обозначение марки ВВГнг(А)-LSLTx 4x10 содержит полную информацию о конструкции и характеристиках кабеля:

• В — изоляция жил выполнена из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности
• В — наружная оболочка кабеля изготовлена из поливинилхлоридного пластиката пониженной пожарной опасности
• Г — отсутствие защитных бронированных покровов («голый»)
• нг(А) — не распространяет горение при групповой прокладке по категории пожарной безопасности А
• LS — пониженное выделение дыма и оптической плотности дымовых газов при горении и тлении (Low Smoke)
• LTx — низкая токсичность продуктов горения полимерных материалов (Low Toxicity)
• 4 — четыре токопроводящие жилы
• x — знак разделения количества жил и номинального сечения
• 10 — номинальное сечение каждой токопроводящей жилы составляет 10 мм²

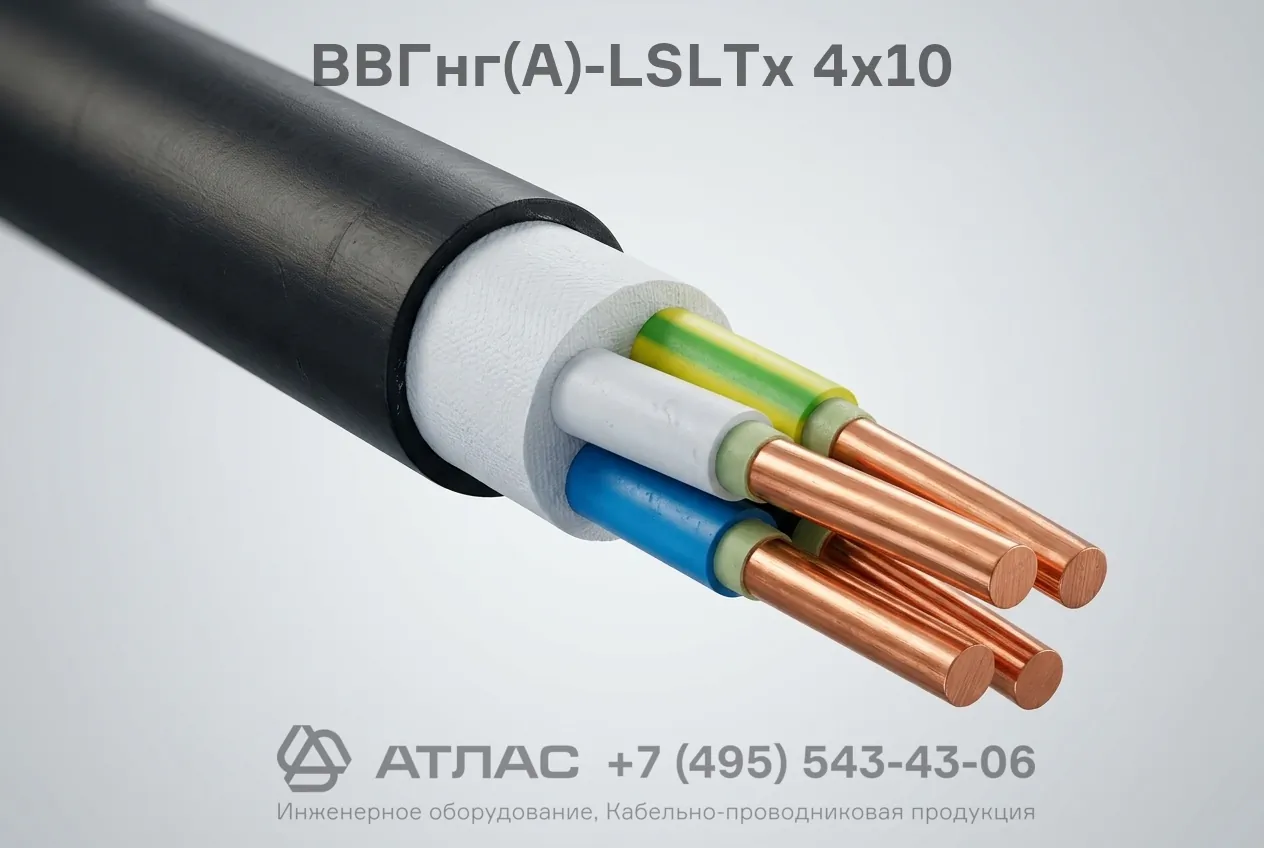

Конструкция кабеля

1. Токопроводящие жилы — медные, однопроволочные или многопроволочные, круглой формы, соответствующие 1 или 2 классу по ГОСТ 22483.
2. Изоляция — из поливинилхлоридного пластиката пониженной пожарной опасности с индивидуальной цветовой расцветкой жил.
3. Скрутка — изолированные жилы скручены в сердечник с правильным чередованием фаз.
4. Внутренняя оболочка и заполнение — поливинилхлоридный состав низкой пожарной опасности, заполняющий межжильное пространство и придающий кабелю круглую форму.
5. Наружная оболочка — из ПВХ пластиката с пониженным дымогазовыделением и сниженным показателем токсичности продуктов горения.

Основные технические характеристики

Область применения

• Здания детских дошкольных и общеобразовательных учреждений
• Специализированные дома престарелых и инвалидов, спальные корпуса интернатов
• Больницы, поликлиники и медицинские стационары
• Жилые комплексы, высотные здания и общественные помещения с высокой проходимостью
• Торгово-развлекательные центры, офисные и спортивные комплексы, объекты социальной инфраструктуры
