ВВГнг(А)-LSLTx 4x2,5 медный силовой кабель с пониженным дымо- и газовыделением, низкой токсичностью 0,66 кВ
Кабель ВВГнг(А)-LSLTx 4x2,5 силовой предназначен для распределения и передачи электроэнергии в стационарных установках. Изделие оснащено четырьмя медными токопроводящими жилами сечением 2,5 мм² и рассчитано на номинальное переменное напряжение 0,66 кВ. Кабель характеризуется повышенной пожарной безопасностью: он не распространяет горение при групповой прокладке по категории А, отличается пониженным дымо- и газовыделением, а также низкой токсичностью продуктов горения, что критически важно для объектов с повышенными требованиями к безопасности людей.
Ниже представлена подробная техническая информация о маркировке, конструкции, нормативных параметрах и условиях эксплуатации изделия.
Подробная расшифровка маркировки
Обозначение кабеля формируется согласно требованиям стандартов и несет исчерпывающие данные о его структуре:
- В — первичная изоляция жил выполнена из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности
- В — защитная наружная оболочка изготовлена из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности
- Г — защитный покров («броня») отсутствует, кабель является небронированным («голым»)
- нг(А) — не распространяет горение при совместной групповой прокладке по категории пожарной опасности А
- LS — пониженное газо- и дымовыделение (Low Smoke) при тлении и горении
- LTx — низкая токсичность продуктов горения (Low Toxicity), защищающая людей при возникновении внештатной ситуации
- 4 — количество токопроводящих медных жил
- 2,5 — номинальное сечение каждой жилы в квадратных миллиметрах (мм²)

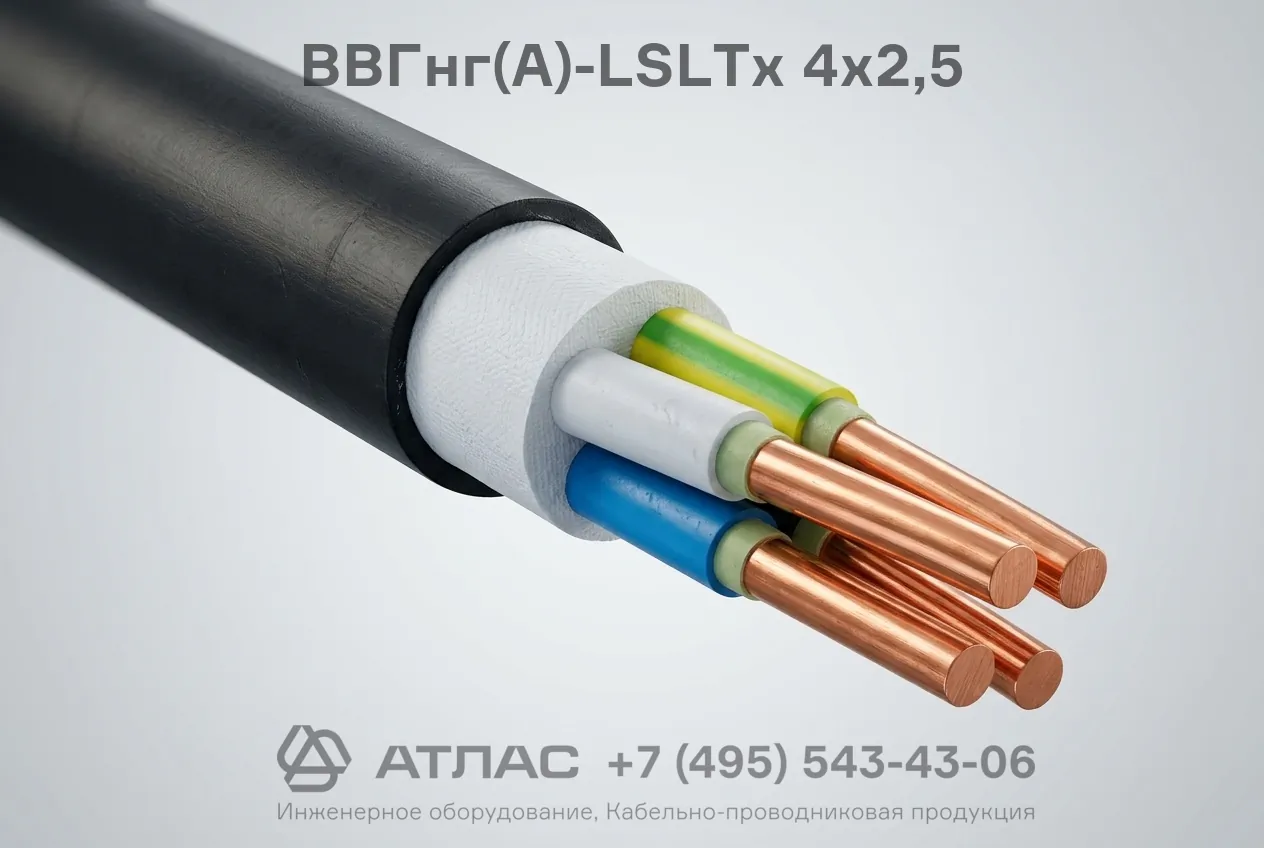

Конструкция кабеля
- Токопроводящие жилы — четыре медные жилы круглой формы, однопроволочные (класс 1 по ГОСТ 22483-2012), номинальным сечением 2,5 мм².
- Изоляция жил — высококачественный поливинилхлоридный пластикат с низкой токсичностью дыма. Изолированные жилы имеют стандартизированную сплошную цветовую маркировку.
- Скрутка — изолированные жилы скручены в концентрический сердечник правильной геометрической формы.
- Внутренний слой — экструдированное полимерное заполнение из безгалогенной меловой композиции или ПВХ пониженной токсичности, придающее кабелю круглую форму.
- Наружная оболочка — сплошной защитный слой из ПВХ пластиката со свойствами пониженного дымовыделения и малой токсичности.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | 0,66 кВ частотой 50 Гц |
| Количество и сечение жил | 4х2,5 мм² |
| Диапазон рабочих температур | от -50 °C до +50 °C |
| Температура монтажа без прогрева | не ниже -15 °C |
| Минимальный радиус изгиба | 10 наружных диаметров |
| Наружный диаметр (справочный) | 14 мм |
| Расчетная масса (вес) | 221 кг/км |
| Категория пожарной безопасности | нг(А)-LSLTx |
| Срок службы | не менее 30 лет |
Область применения
Кабель рекомендован к применению на социально значимых объектах с массовым пребыванием людей:
- здания детских дошкольных и общеобразовательных учреждений;
- больницы, госпитали и поликлиники;
- дома престарелых и реабилитационные центры;
- спальные корпуса интернатов и гостиничные комплексы;
- жилые дома, офисные центры, спортивные сооружения и объекты транспортной инфраструктуры.
