ВВГнг(А)-LSLTx 4x4 кабель силовой медный с пониженным дымовыделением и низкой токсичностью 0.66 кВ
Кабель силовой ВВГнг(А)-LSLTx 4x4 предназначен для передачи и распределения электрической энергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 кВ частотой 50 Гц. Изделие оснащено четырьмя медными токопроводящими жилами сечением 4 мм² в изоляции и наружной оболочке из поливинилхлоридного пластиката пониженной пожарной опасности. Ключевыми эксплуатационными свойствами кабеля являются нераспространение горения при групповой прокладке по категории А, пониженное дымо- и газовыделение, а также низкая токсичность продуктов горения (эквивалентный показатель токсичности более 120 г/м³), что обеспечивает повышенную безопасность людей при нештатных ситуациях.
Ниже представлена подробная техническая информация о расшифровке маркировки, конструктивном исполнении, нормативных параметрах и рекомендуемых сферах применения кабеля.
Подробная расшифровка маркировки
Обозначение марки ВВГнг(А)-LSLTx 4x4 содержит исчерпывающие данные о материалах, защитных свойствах и геометрических параметрах проводника:
- В — изоляция токопроводящих жил выполнена из поливинилхлоридного (ПВХ) пластиката пониженной пожароопасности;
- В — наружная защитная оболочка изготовлена из поливинилхлоридного (ПВХ) пластиката пониженной пожароопасности;
- Г — «голый», отсутствие отдельного защитного бронированного покрова поверх скрутки жил;
- нг(А) — не распространяет горение при групповой прокладке по категории пожарной опасности А;
- LS — Low Smoke, пониженное выделение дыма и коррозионно-активных газов при тлении и горении;
- LTx — Low Toxicity, низкая токсичность продуктов термической деструкции и горения полимерных материалов;
- 4 — количество токопроводящих жил в кабеле;
- 4 — номинальное сечение каждой токопроводящей жилы в квадратных миллиметрах (мм²).

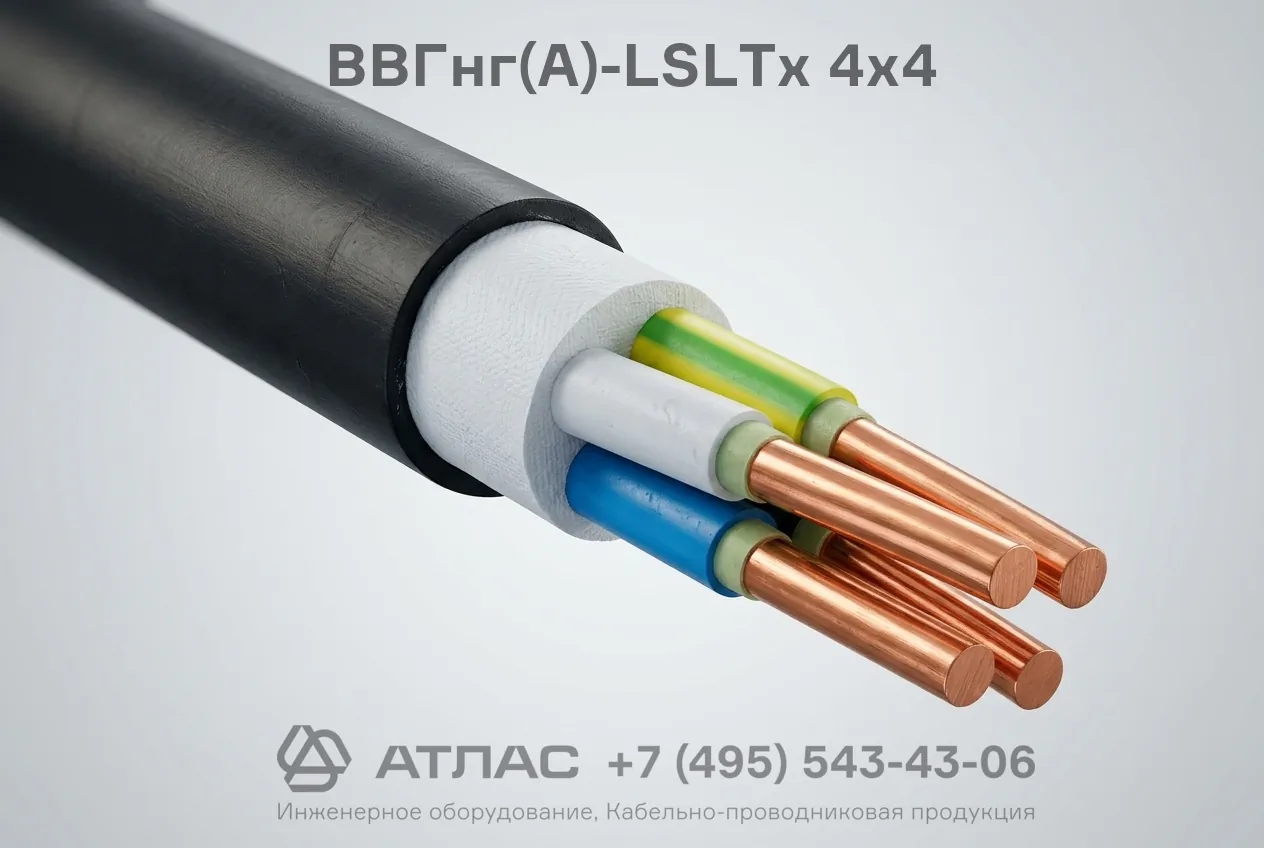

Конструкция кабеля
- Четыре медные токопроводящие жилы круглой формы номинальным сечением 4 мм² (однопроволочные, 1 класс гибкости по ГОСТ 22483-2012).
- Изоляция токопроводящих жил из ПВХ пластиката пониженной пожарной опасности с цветовой маркировкой для удобства идентификации фаз и нулевых проводников.
- Скрутка изолированных жил в сердечник правильной концентрической формы.
- Внутреннее заполнение промежутков между скрученными изолированными жилами из полимерной композиции на основе ПВХ, придающее кабелю практически круглую форму.
- Внешняя защитная оболочка из ПВХ пластиката пониженной пожарной опасности с пониженным дымо- и газовыделением и низкой токсичностью продуктов горения.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | 0,66 кВ |
| Номинальная частота сети | 50 Гц |
| Количество и сечение жил | 4х4 мм² |
| Материал токопроводящих жил | Медь |
| Материал изоляции | ПВХ пластикат пониженной пожарной опасности |
| Материал наружной оболочки | ПВХ пластикат пониженной пожарной опасности |
| Наружный диаметр (справочный) | 16,1 мм |
| Расчетная масса (вес) кабеля | 309 кг/км |
| Диапазон температур при эксплуатации | от -50 °C до +50 °C |
| Минимальная температура монтажа без предварительного подогрева | -15 °C |
| Минимальный радиус изгиба при прокладке | 10 наружных диаметров |
| Срок службы | не менее 30 лет |
Область применения
- Прокладка кабельных линий в зданиях детских дошкольных и образовательных учреждений, школ и интернатов.
- Электромонтаж в помещениях больниц, госпиталей, поликлиник и специализированных медицинских стационаров.
- Организация силовых цепей в домах престарелых, инвалидов и других социальных учреждениях с постоянным пребыванием людей.
- Монтаж систем электроснабжения в спальных корпусах санаториев, гостиниц и общежитий.
- Групповая прокладка кабельных трасс внутри помещений с высокими нормативными требованиями к пожарной безопасности и токсичности продуктов горения.
