ВВГнг(А)-LSLTx 4x6 кабель силовой медный 0.66 кВ с пониженной пожарной опасностью и токсичностью
Кабель ВВГнг(А)-LSLTx 4x6 силовой — это кабельное изделие с четырьмя медными жилами в изоляции и оболочке из поливинилхлоридного пластиката пониженной пожарной опасности. Кабель характеризуется пониженным дымо- и газовыделением, низкой токсичностью продуктов горения и нераспространением горения при групповой прокладке по категории А.
Ниже представлена подробная расшифровка маркировки, конструктивное исполнение и ключевые технические параметры изделия.
Подробная расшифровка маркировки
Маркировка ВВГнг(А)-LSLTx 4x6 содержит исчерпывающие сведения о конструкции и пожарно-технических характеристиках кабеля:
- В — изоляция токопроводящих жил выполнена из поливинилхлоридного пластиката пониженной пожарной опасности
- В — наружная оболочка изготовлена из поливинилхлоридного пластиката пониженной пожарной опасности
- Г — отсутствие защитного бронированного покрова («голый»)
- нг(А) — не распространяет горение при групповой прокладке по категории пожарной опасности А
- LS — пониженное дымо- и газовыделение (Low Smoke) при тлении и горении
- LTx — низкая токсичность продуктов горения (Low Toxicity), безопасен для объектов с массовым пребыванием людей
- 4 — четыре токопроводящие жилы
- x — знак умножения, разделяющий число жил и их сечение
- 6 — номинальное сечение токопроводящей жилы составляет 6 мм²

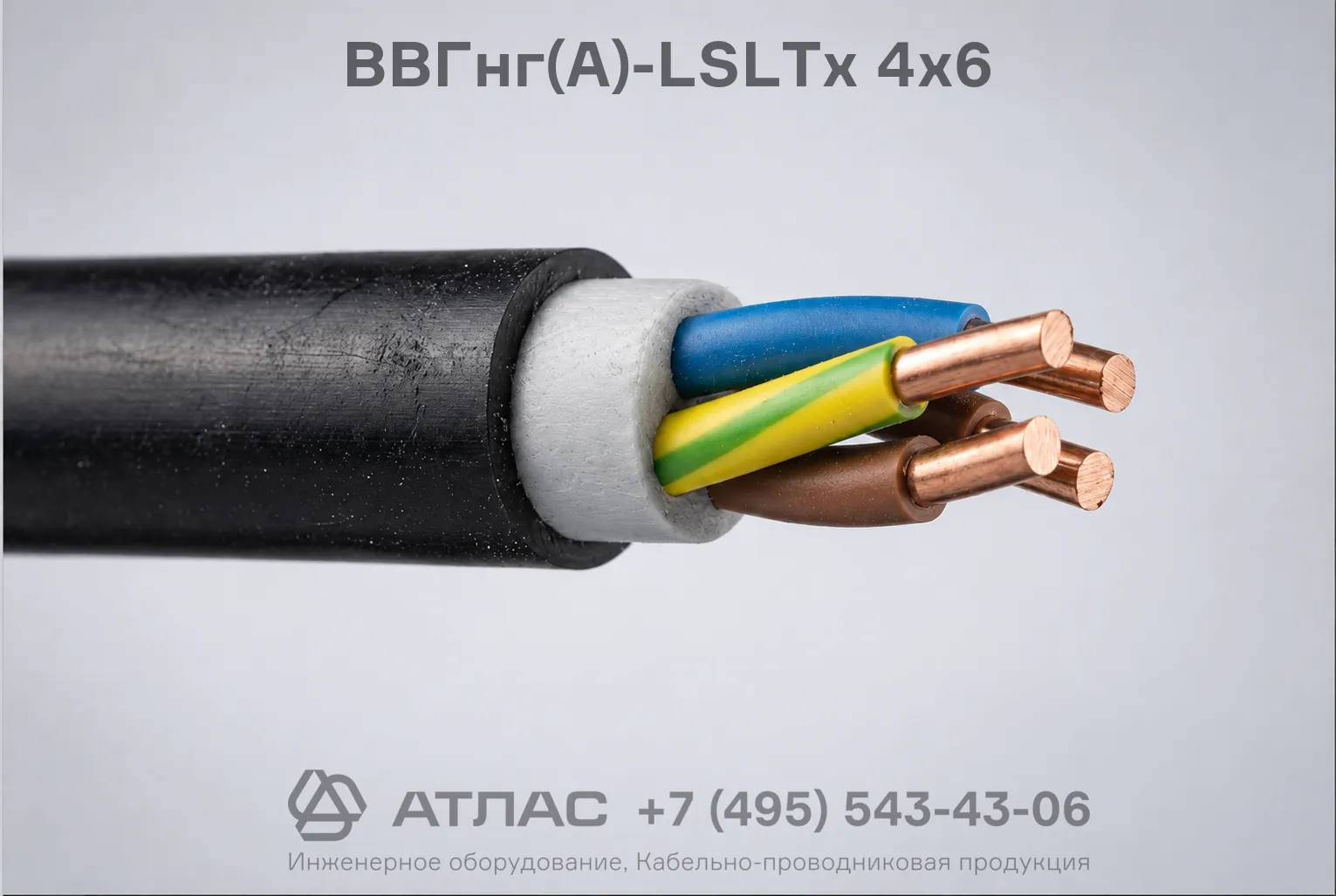

Конструкция кабеля
- Токопроводящие жилы — медные, круглые, однопроволочные или многопроволочные, номинальным сечением 6 мм².
- Изоляция — поливинилхлоридный пластикат пониженной пожарной опасности, с пониженным дымо- и газовыделением и низкой токсичностью продуктов горения. Изолированные жилы имеют цветовую маркировку.
- Скрутка — четыре изолированные жилы скручены в сердечник.
- Внутренняя экструдированная оболочка (заполнение) — из полимерной композиции пониженной пожарной опасности для придания кабелю практически круглой формы и герметизации промежутков между жилами.
- Наружная оболочка — поливинилхлоридный пластикат пониженной пожарной опасности со свойствами низкой токсичности продуктов горения и пониженного дымовыделения.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | 0,66 кВ частотой 50 Гц |
| Количество и сечение жил | 4x6 мм² |
| Материал токопроводящих жил | Медь |
| Наружный диаметр (справочный) | 17,2 мм |
| Расчетная масса (вес) | 407 кг/км |
| Диапазон температур при эксплуатации | от -50 °C до +50 °C |
| Минимальная температура прокладки без подогрева | -15 °C |
| Минимальный радиус изгиба при монтаже | 10 наружных диаметров |
| Длительно допустимая температура нагрева жил | +70 °C |
| Предельно допустимая температура при токах КЗ | +160 °C |
| Срок службы | не менее 30 лет |
Область применения
Кабель ВВГнг(А)-LSLTx 4x6 разработан для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 0,66 кВ. В силу минимального дымовыделения и крайне низкой токсичности продуктов горения он применяется на объектах с повышенными требованиями к пожарной безопасности:
- Детские дошкольные и образовательные учреждения, школы и интернаты
- Больницы, поликлиники, госпитали и стационарные медицинские отделения
- Дома престарелых, инвалидов и специализированные социальные учреждения
- Спальные корпуса санаториев, пансионатов и гостиниц
- Торгово-развлекательные комплексы, концертные залы и спортивные сооружения с массовым пребыванием людей
