ВВГнг(А)-LSLTx 4х70 силовой медный кабель 1 кВ пониженной пожарной опасности и низкой токсичности

Кабель ВВГнг(А)-LSLTx 4х70 силовой — это кабельное изделие с медными токопроводящими жилами в изоляции и оболочке из поливинилхлоридного пластиката пониженной пожарной опасности. Изделие характеризуется пониженным дымо- и газовыделением, низкой токсичностью продуктов горения (LTx) и нераспространением горения при групповой прокладке по категории А. Кабель разработан специально для объектов с повышенными требованиями к пожарной безопасности и сохранению жизни людей при эвакуации.

Ниже приведена подробная расшифровка маркировки, особенности конструкции, нормативные технические характеристики и рекомендованная область применения кабеля.

Подробная расшифровка маркировки

Обозначение марки ВВГнг(А)-LSLTx 4х70 несет исчерпывающую информацию о конструкции и свойствах кабеля:

• В — изоляция жил выполнена из поливинилхлоридного (ПВХ) пластиката пониженной пожароопасности;
• В — наружная защитная оболочка изготовлена из поливинилхлоридного (ПВХ) пластиката пониженной пожароопасности;
• Г — отсутствие бронированного покрова («голый»), кабель не защищен от сильных механических воздействий;
• нг(А) — кабель не распространяет горение при групповой прокладке по категории пожарной опасности А;
• LS — Low Smoke, пониженное выделение дыма и газов при тлении и горении;
• LTx — Low Toxicity, показатель токсичности продуктов горения полимерных материалов составляет менее 120 г/м³, что обеспечивает низкую токсичность;
• 4 — четыре токопроводящие медные жилы;
• 70 — номинальное сечение каждой токопроводящей жилы составляет 70 мм².

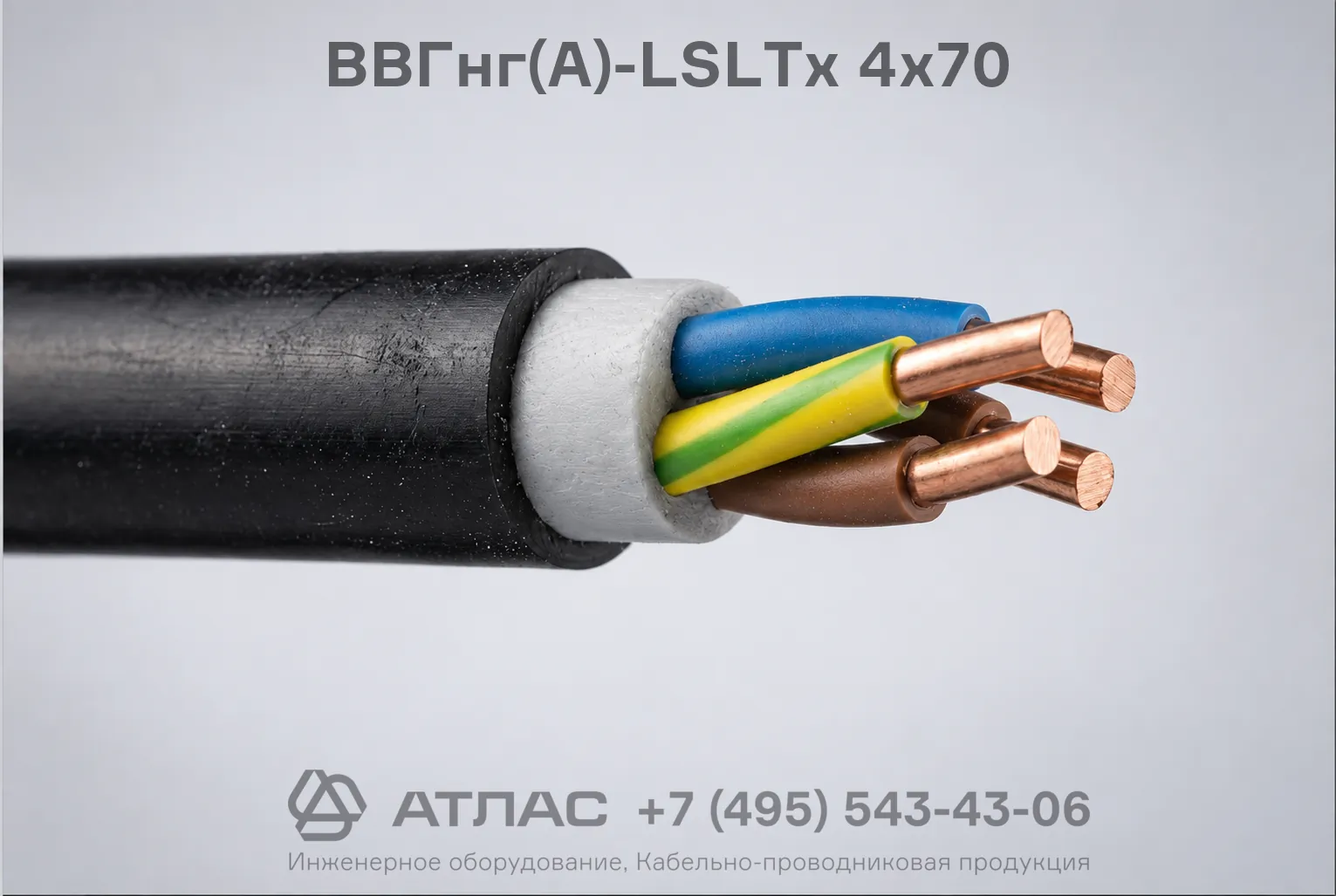

Конструкция кабеля

1. Токопроводящие жилы — четыре медные жилы сечением 70 мм², многопроволочные, круглой или секторной формы, соответствующие требованиям ГОСТ 22483.
2. Изоляция — индивидуальная изоляция каждой токопроводящей жилы из поливинилхлоридного пластиката пониженной пожарной опасности с цветовой маркировкой.
3. Скрутка и заполнение — изолированные жилы скручены в сердечник, промежутки между жилами заполнены полимерной композицией с пониженным дымо- и газовыделением.
4. Внутренняя оболочка — поясной защитный слой из ПВХ пластиката пониженной пожароопасности.
5. Наружная оболочка — сплошной защитный шланг из ПВХ пластиката пониженной пожарной опасности с низкой токсичностью продуктов горения (LTx).

Основные технические характеристики

Область применения

• Здания детских дошкольных и образовательных учреждений, школ и интернатов;
• Больницы, родильные дома, поликлиники и профильные медицинские центры со стационаром;
• Дома престарелых, инвалидов и иные учреждения социального обслуживания населения;
• Спальные корпуса детских оздоровительных лагерей, гостиницы, общежития и санатории;
• Многофункциональные комплексы, торгово-развлекательные центры и объекты с постоянным массовым пребыванием людей;
• Внутренние электросети на номинальное напряжение 1 кВ в помещениях, кабельных сооружениях и галереях при отсутствии механических воздействий на кабель.
