ВВГнг(А)-LSLTx 5х10 медный 0.66 кВ пониженной пожарной опасности с низким дымовыделением кабель силовой

Кабель ВВГнг(А)-LSLTx 5х10 силовой — это пятижильный кабель с медными токопроводящими жилами сечением 10 мм², предназначенный для стационарной прокладки в сетях переменного напряжения до 0,66 кВ. Ключевыми свойствами изделия являются нераспространение горения при групповой прокладке по категории А, пониженное дымо- и газовыделение, а также низкая токсичность продуктов горения (эквивалентный показатель токсичности более 120 г/м³).

Ниже приведена подробная расшифровка маркировки, конструктивное устройство, технические характеристики и нормативные области применения кабеля.

Подробная расшифровка маркировки

Обозначение марки ВВГнг(А)-LSLTx 5х10 содержит исчерпывающую информацию о материалах, исполнении по пожарной безопасности и геометрии изделия:

• В — изоляция жил выполнена из поливинилхлоридного пластиката пониженной пожарной опасности;
• В — наружная защитная оболочка изготовлена из поливинилхлоридного пластиката пониженной пожарной опасности;
• Г — отсутствие защитного бронированного покрова («голый»);
• нг(А) — не распространяет горение при групповой прокладке по категории пожарной опасности А;
• LS — пониженное дымо- и газовыделение (Low Smoke) при горении и тлении;
• LTx — низкая токсичность продуктов термического разложения и горения (Low Toxicity);
• 5 — количество токопроводящих жил;
• 10 — номинальное сечение каждой жилы в квадратных миллиметрах (мм²).

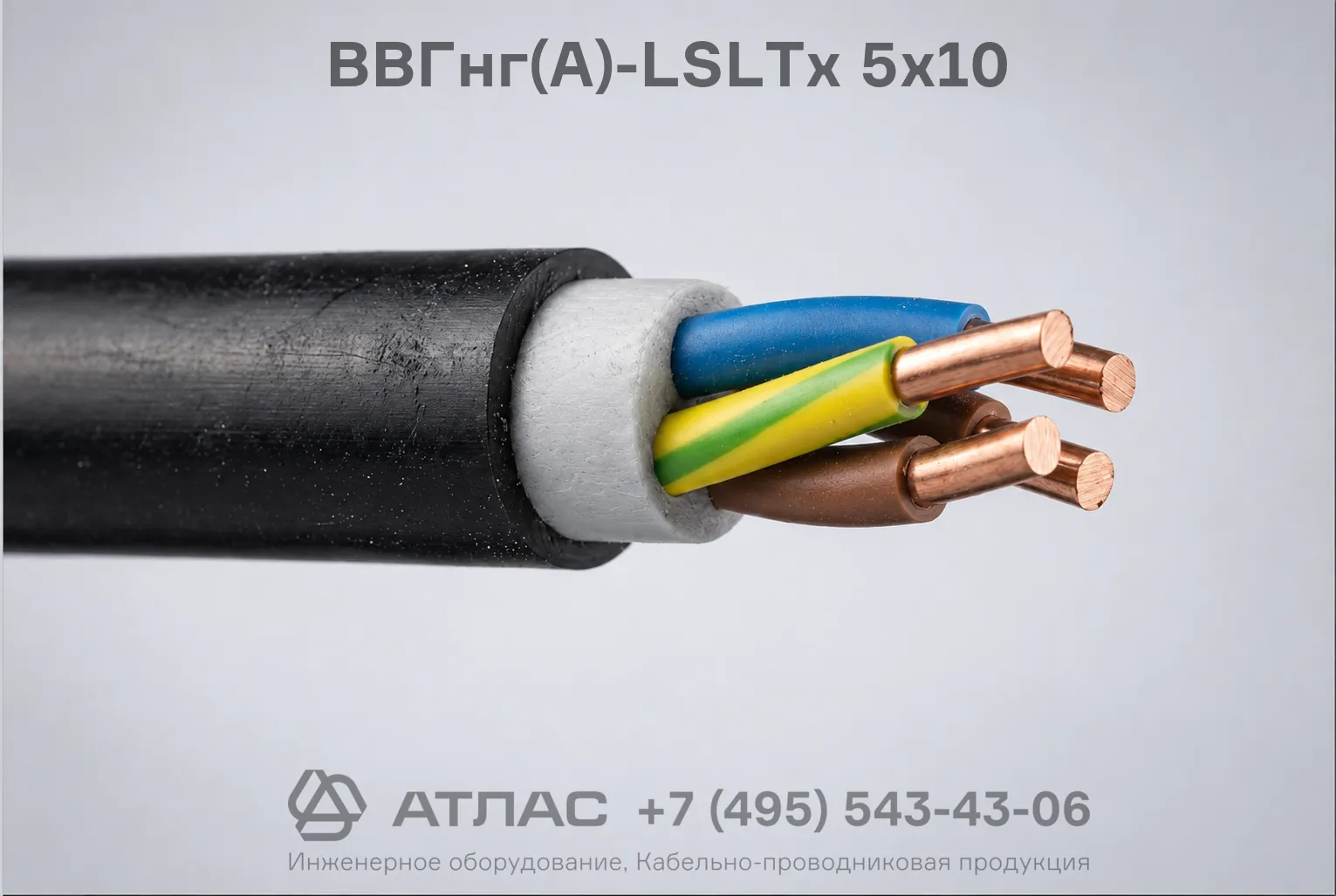

Конструкция кабеля

1. Токопроводящие жилы — медные, круглые, однопроволочные или многопроволочные, соответствующие 1 или 2 классу по ГОСТ 22483.
2. Изоляция — поливинилхлоридный пластикат со сниженной токсичностью продуктов горения и пониженным дымовыделением. Изолированные жилы имеют цветовую маркировку для удобства идентификации.
3. Скрутка — пять изолированных жил скручены в сердечник вокруг центрального жгута.
4. Внутренняя экструдированная оболочка (поясное заполнение) — из полимерной композиции пониженной пожарной опасности, заполняющая промежутки между жилами и придающая кабелю круглую форму.
5. Наружная оболочка — герметичный защитный шланг из ПВХ пластиката пониженной пожарной опасности с индексами LS и LTx.

Основные технические характеристики

Область применения

Кабель предназначен для распределения электроэнергии в цепях, к которым предъявляются повышенные требования пожарной безопасности:

• Здания детских дошкольных учреждений, общеобразовательных школ и школ-интернатов;
• Больницы, госпитали, поликлиники и специализированные медицинские корпуса;
• Дома престарелых, пансионаты и реабилитационные центры;
• Жилые комплексы, гостиницы, общежития и общественные пространства с постоянным пребыванием людей;
• Стационарные кабельные сооружения, эстакады и закрытые помещения при условии исключения риска механических повреждений.
