ВВГнг(А)-LSLTx 5х240 силовой медный кабель 1 кВ пониженной пожарной опасности с низким дымовыделением

Кабель ВВГнг(А)-LSLTx 5х240 силовой — это пятижильный силовой проводник с медными токопроводящими жилами крупного сечения, рассчитанный на эксплуатацию в сетях с номинальным переменным напряжением 1 кВ. Изделие характеризуется нераспространением горения при групповой прокладке по категории А, пониженным выделением дыма и сопутствующих газов при тлении, а также ультранизкой токсичностью продуктов горения, что гарантирует максимальную безопасность персонала и посетителей при возникновении нештатных пожароопасных ситуаций.

Ниже представлена подробная расшифровка маркировки, послойное описание конструкции кабеля, нормативные технические параметры и рекомендации по монтажу.

Подробная расшифровка маркировки

Обозначение марки ВВГнг(А)-LSLTx 5х240 несет в себе исчерпывающую информацию о строении и пожарно-технических характеристиках изделия:

• В — первичная изоляция жил изготовлена из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности;
• В — наружная защитная оболочка выполнена из ПВХ пластиката с пониженным дымовыделением и малой токсичностью продуктов горения;
• Г — «голый», отсутствие отдельного бронированного покрова поверх оболочки;
• нг — негорючий, кабель не поддерживает и не распространяет процесс горения при групповой прокладке в кабельных сооружениях;
• (А) — категория пожарной безопасности, регламентирующая объем горючей массы при испытании пучком по ГОСТ;
• LS — Low Smoke, сниженное образование дыма и летучих газов в условиях вынужденного тления и открытого пламени;
• LTx — Low Toxicity, сверхнизкая токсичность продуктов горения полимерных компаундов оболочки и изоляции;
• 5 — количество токопроводящих жил в кабеле;
• 240 — номинальное поперечное сечение каждой медной жилы в квадратных миллиметрах (мм²).

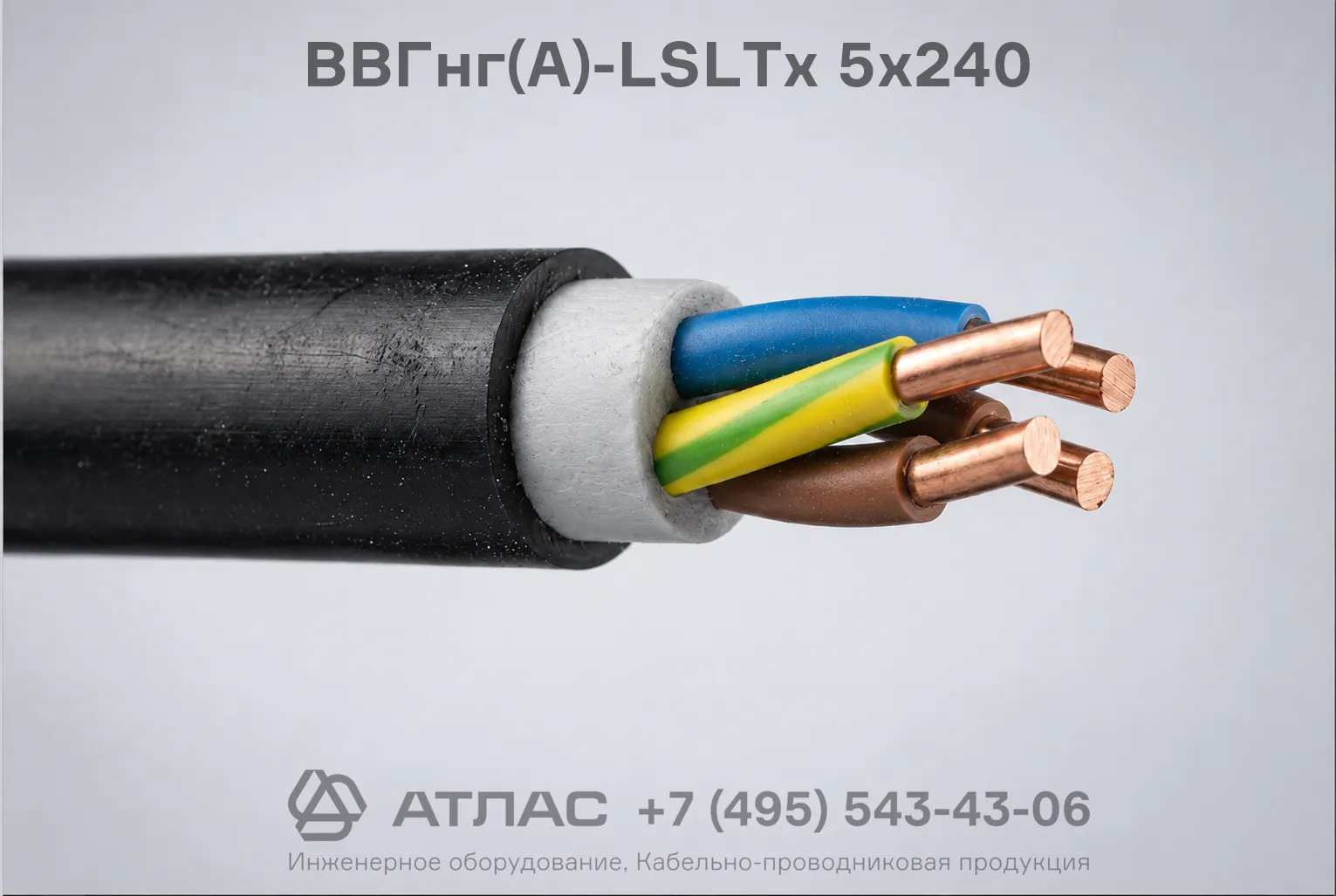

Конструкция кабеля

1. Токопроводящие жилы — пять многопроволочных жил из электротехнической меди сечением 240 мм², круглой или секторной геометрии, отвечающих стандартам гибкости ГОСТ 22483.
2. Изоляция жил — высококачественный поливинилхлоридный пластикат с пониженной пожарной опасностью и минимальной токсичностью продуктов термодеструкции, имеющий цветовую дифференциацию.
3. Скрутка сердечника — изолированные фазные и нулевые жилы скручены в единый повив вокруг центральной зоны.
4. Внутреннее заполнение — слой полимерной композиции, герметизирующий межфазные пустоты и обеспечивающий кабелю правильную форму.
5. Наружная оболочка — сплошной защитный слой из негорючего малотоксичного ПВХ пластиката пониженного дымогазовыделения (LSLTx).

Основные технические характеристики

Область применения

• Здания дошкольных образовательных учреждений, детских садов, развивающих центров и общеобразовательных школ;
• Лечебно-профилактические учреждения, стационары больниц, поликлиники и родильные дома;
• Специализированные дома престарелых, пансионаты для ветеранов и инвалидов, спальные корпуса интернатов;
• Крытые спортивные комплексы, выставочные залы, торговые центры и другие сооружения с единовременным массовым пребыванием людей;
• Стационарные электросети производственных и административных помещений, к которым предъявляются повышенные требования экологической и пожарной безопасности.
