ВВГнг(А)-LSLTx 5х4 кабель силовой медный пятижильный на 0.66 кВ пониженной пожарной опасности
Кабель силовой ВВГнг(А)-LSLTx 5х4 — это пятижильный силовой кабель с медными токопроводящими жилами сечением 4 мм², предназначенный для стационарной прокладки в сетях передачи и распределения электроэнергии. Изделие характеризуется пониженным дымо- и газовыделением при горении и тлении, не распространяет горение при групповой прокладке по категории А и обладает низкой токсичностью продуктов горения (LTx), что обеспечивает максимальный уровень безопасности на объектах с массовым пребыванием людей.
Ниже представлена подробная расшифровка маркировки, конструкция изделия, основные эксплуатационные параметры и область применения.
Подробная расшифровка маркировки
Обозначение марки содержит исчерпывающие данные о материалах и защитных свойствах кабеля:
- В — изоляция жил изготовлена из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности;
- В — внешняя защитная оболочка выполнена из ПВХ пластиката пониженной пожарной опасности;
- Г — отсутствие наружного защитного бронированного покрова («голый» кабель);
- нг(А) — кабель не распространяет горение при групповой прокладке по категории А;
- LS — Low Smoke, пониженное выделение дыма и коррозионно-активных газов при горении и тлении;
- LTx — Low Toxic, предельно низкая токсичность продуктов горения (эквивалентный показатель более 120 г/м³);
- 5 — количество токопроводящих жил;
- 4 — номинальное сечение каждой токопроводящей жилы в квадратных миллиметрах.

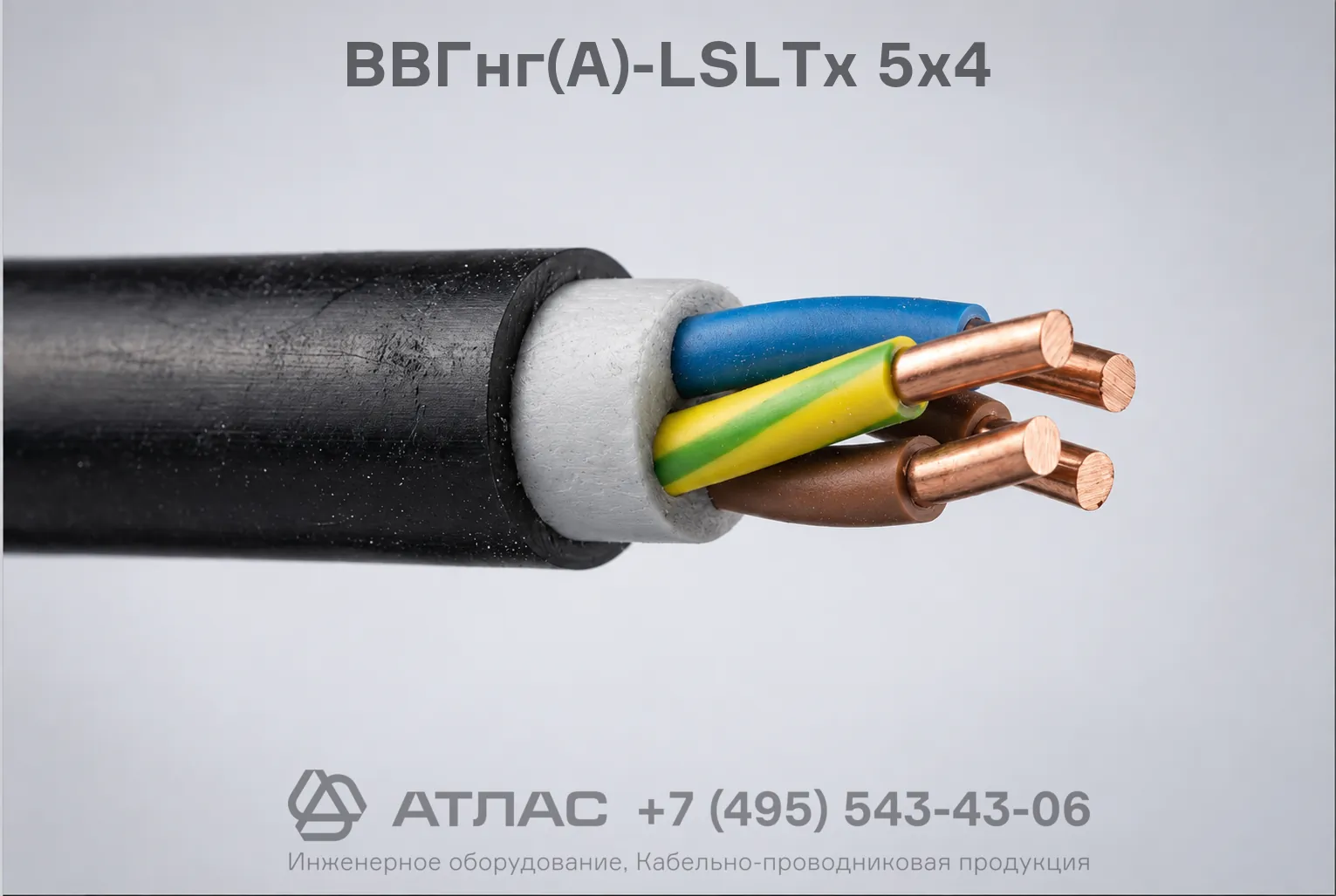

Конструкция кабеля
- Токопроводящие жилы — медные проводники круглой формы первого класса гибкости номинальным сечением 4 мм².
- Изоляция жил — индивидуальный слой из ПВХ пластиката пониженной пожароопасности со стандартной цветовой маркировкой.
- Скрутка — изолированные жилы скручены в сердечник с заполнением промежутков негигроскопичным составом.
- Внутренняя оболочка — слой из ПВХ пластиката с пониженным газодымовыделением, придающий кабелю круглую форму.
- Наружная оболочка — сплошной защитный слой из ПВХ пластиката пониженной пожарной опасности с низкой токсичностью продуктов горения.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | 0.66 кВ частотой 50 Гц |
| Диапазон температур эксплуатации | от -50 °C до +50 °C |
| Температура прокладки без предварительного подогрева | не ниже -15 °C |
| Допустимая температура нагрева жил при работе | +70 °C |
| Максимальная температура жил при коротком замыкании | +160 °C |
| Минимальный радиус изгиба при монтаже | 10 наружных диаметров |
| Наружный диаметр (справочный) | 17.3 мм |
| Расчетная масса (вес) | 534 кг/км |
| Срок службы | не менее 30 лет |
Область применения
Кабель предназначен для распределения электроэнергии в стационарных установках и рекомендован для применения на объектах с повышенными требованиями к пожарной безопасности:
- Детские дошкольные образовательные учреждения и школы;
- Больницы, поликлиники и специализированные медицинские стационары;
- Дома престарелых, инвалидов и спальные корпуса интернатов;
- Крытые спортивные комплексы, торговые центры и вокзалы.
