ВВГнг(А)-LSLTx 5х70 силовой медный пятижильный кабель на напряжение 1 кВ пониженной пожарной опасности

Кабель ВВГнг(А)-LSLTx 5х70 силовой — это пятижильный силовой кабель с медными токопроводящими жилами сечением 70 мм², предназначенный для стационарного распределения и передачи электроэнергии. Изделие характеризуется пониженным дымо- и газовыделением при горении и тлении, низкой токсичностью продуктов горения (эквивалентный показатель более 120 г/м³), а также нераспространением горения при групповой прокладке по высшей категории пожарной безопасности А.

Ниже приведена подробная расшифровка маркировки, конструктивные особенности изделия, его эксплуатационные характеристики и рекомендованные области монтажа.

Подробная расшифровка маркировки

Обозначение кабеля ВВГнг(А)-LSLTx 5х70 расшифровывается в соответствии с требованиями стандартов:

• В — изоляция жил выполнена из поливинилхлоридного пластиката пониженной пожарной опасности;
• В — наружная защитная оболочка изготовлена из поливинилхлоридного пластиката пониженной пожарной опасности;
• Г — отсутствие защитного бронированного покрова («голый»);
• нг(А) — не распространяет горение при прокладке в пучках по категории А;
• LS — пониженное выделение дыма и газов при тлении и горении (Low Smoke);
• LTx — низкая токсичность продуктов термической деструкции и горения (Low Toxicity);
• 5 — количество токопроводящих жил;
• 70 — номинальное сечение каждой токопроводящей жилы в квадратных миллиметрах.

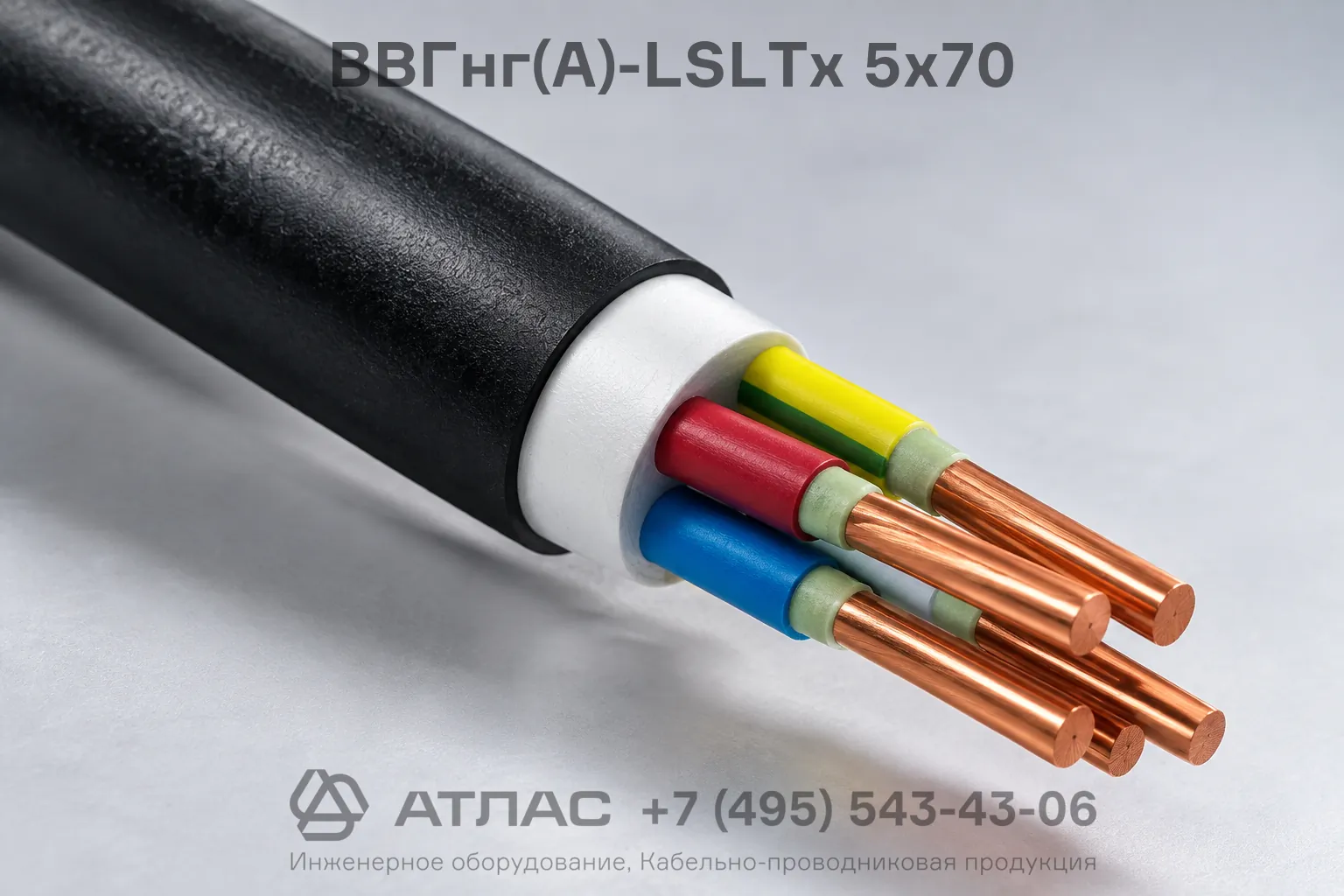

Конструкция кабеля

1. Токопроводящие жилы — медные, многопроволочные, круглой или секторной формы, соответствующие классу 1 или 2 по ГОСТ 22483, номинальным сечением 70 мм².
2. Изоляция — из ПВХ пластиката с пониженным уровнем пожароопасности и малой токсичностью газов. Каждая жила имеет цветовую или цифровую отличительную маркировку.
3. Скрутка — пять изолированных жил скручены в общий сердечник.
4. Внутренняя оболочка — экструдированный слой из поливинилхлоридного пластиката с заполнением межжильных промежутков для придания круглой формы.
5. Наружная оболочка — сплошной защитный шланг из поливинилхлоридного пластиката пониженной пожароопасности, дымовыделения и токсичности.

Основные технические характеристики

Область применения

• Здания детских дошкольных и образовательных учреждений, школы, интернаты.
• Больницы, лечебные стационары, поликлиники и медицинские центры.
• Дома престарелых, специализированные пансионаты и учреждения соцзащиты.
• Общественные, административные и коммерческие объекты с постоянным массовым пребыванием людей.
• Электроустановки и кабельные сооружения, где требуется минимизировать риски токсического отравления продуктами горения при аварийных ситуациях.
