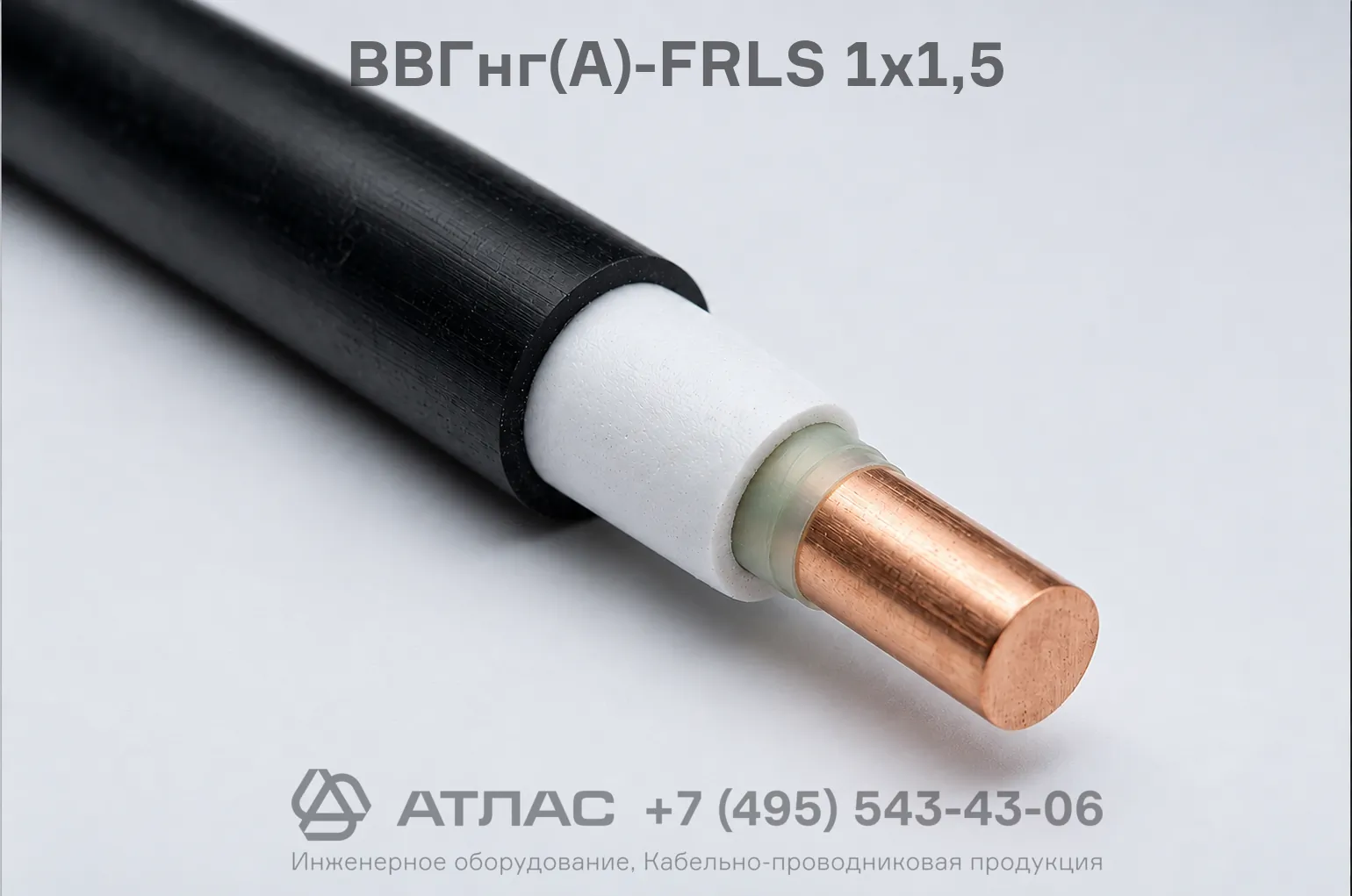

ВВГнг(А)-FRLS 1х1,5 кабель силовой огнестойкий медный 0,66 кВ, не распространяющий горение

Кабель силовой ВВГнг(А)-FRLS 1х1,5 — это огнестойкий силовой кабель с медной жилой, изоляцией и внешней оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности. Изделие предназначено для передачи и распределения электроэнергии в стационарных установках при номинальном переменном напряжении 0,66 кВ частотой 50 Гц. Кабель сохраняет работоспособность в условиях прямого воздействия пламени в течение не менее 180 минут, не распространяет горение при групповой прокладке по категории А и характеризуется низким уровнем дымо- и газовыделения при горении и тлении.

Ниже приведена подробная расшифровка маркировки, конструктивные особенности, технические характеристики и рекомендованная область применения данного кабеля.

Подробная расшифровка маркировки

Обозначение марки ВВГнг(А)-FRLS 1х1,5 расшифровывается следующим образом:

• В — изоляция токопроводящей жилы выполнена из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности;
• В — наружная защитная оболочка изготовлена из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности;
• Г — отсутствие защитного бронированного покрова («голый»), поверх оболочки нет брони;
• нг(А) — не распространяет горение при групповой прокладке по категории пожарной безопасности А;
• FR — огнестойкий (Fire Resistance), наличие термического барьера из слюдосодержащих лент поверх токопроводящей жилы;
• LS — пониженное дымо- и газовыделение (Low Smoke) при горении и тлении;
• 1 — количество токопроводящих жил;
• 1,5 — номинальное сечение токопроводящей жилы, мм².

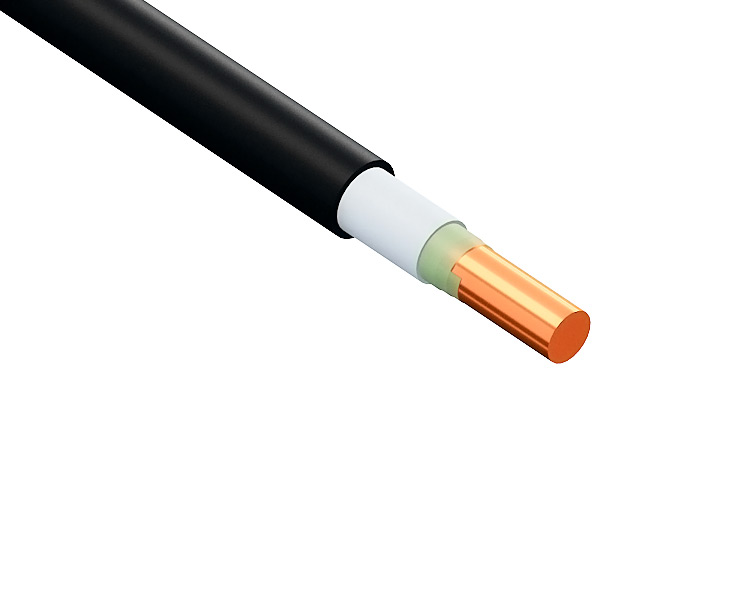

Конструкция кабеля

1. Токопроводящая жила — медная, однопроволочная, круглой формы, соответствующая 1 классу гибкости по ГОСТ 22483.
2. Термический барьер — обмотка жилы двумя слюдосодержащими лентами, предотвращающая короткое замыкание при выгорании полимерного слоя в условиях пожара.
3. Изоляция — поливинилхлоридный пластикат пониженной пожарной опасности с низким дымогазовыделением.
4. Наружная оболочка — поливинилхлоридный пластикат пониженной пожарной опасности с нормированным уровнем дымовыделения.

Основные технические характеристики

Область применения

• Системы противопожарной защиты: автоматические установки пожаротушения, пожарная сигнализация, системы оповещения и управления эвакуацией (СОУЭ);
• Цепи аварийного освещения на путях эвакуации, вентиляции дымоудаления и эвакуационных лифтов;
• Электропитание медицинского оборудования в операционных и реанимационных отделениях больниц;
• Прокладка в кабельных сооружениях, коллекторах, зданиях с массовым пребыванием людей и на объектах с жесткими требованиями к пожарной безопасности при отсутствии риска механических повреждений.
