ВВГнг(А)-FRLS 1х10 силовой медный огнестойкий кабель 0.66 кВ с пониженным дымогазовыделением

Кабель ВВГнг(А)-FRLS 1х10 силовой представляет собой одножильный кабель с медной жилой, предназначенный для стационарной прокладки в электросетях. Ключевыми эксплуатационными свойствами изделия являются огнестойкость с сохранением работоспособности цепей в условиях открытого огня не менее 180 минут, нераспространение горения при групповой прокладке по категории А, а также пониженное выделение дыма и коррозионно-активных газов при горении и тлении.

Ниже приведена подробная расшифровка маркировки, конструктивное исполнение и основные технические параметры кабеля.

Подробная расшифровка маркировки

Обозначение марки ВВГнг(А)-FRLS 1х10 содержит исчерпывающие сведения о конструкции кабеля и его пожарной безопасности:

• В — изоляция проводника выполнена из поливинилхлоридного пластиката пониженной пожарной опасности;
• В — наружная защитная оболочка изготовлена из поливинилхлоридного пластиката пониженной пожарной опасности;
• Г — отсутствие защитного бронированного покрова («голый»);
• нг(А) — не распространяет горение при групповой прокладке по категории пожарной безопасности А;
• FR — огнестойкость (Fire Resistance), наличие термического барьера из слюдосодержащих лент поверх токопроводящей жилы;
• LS — пониженное дымо- и газовыделение (Low Smoke) при тлении и горении;
• 1 — одна токопроводящая жила;
• 10 — номинальное сечение жилы 10 мм².

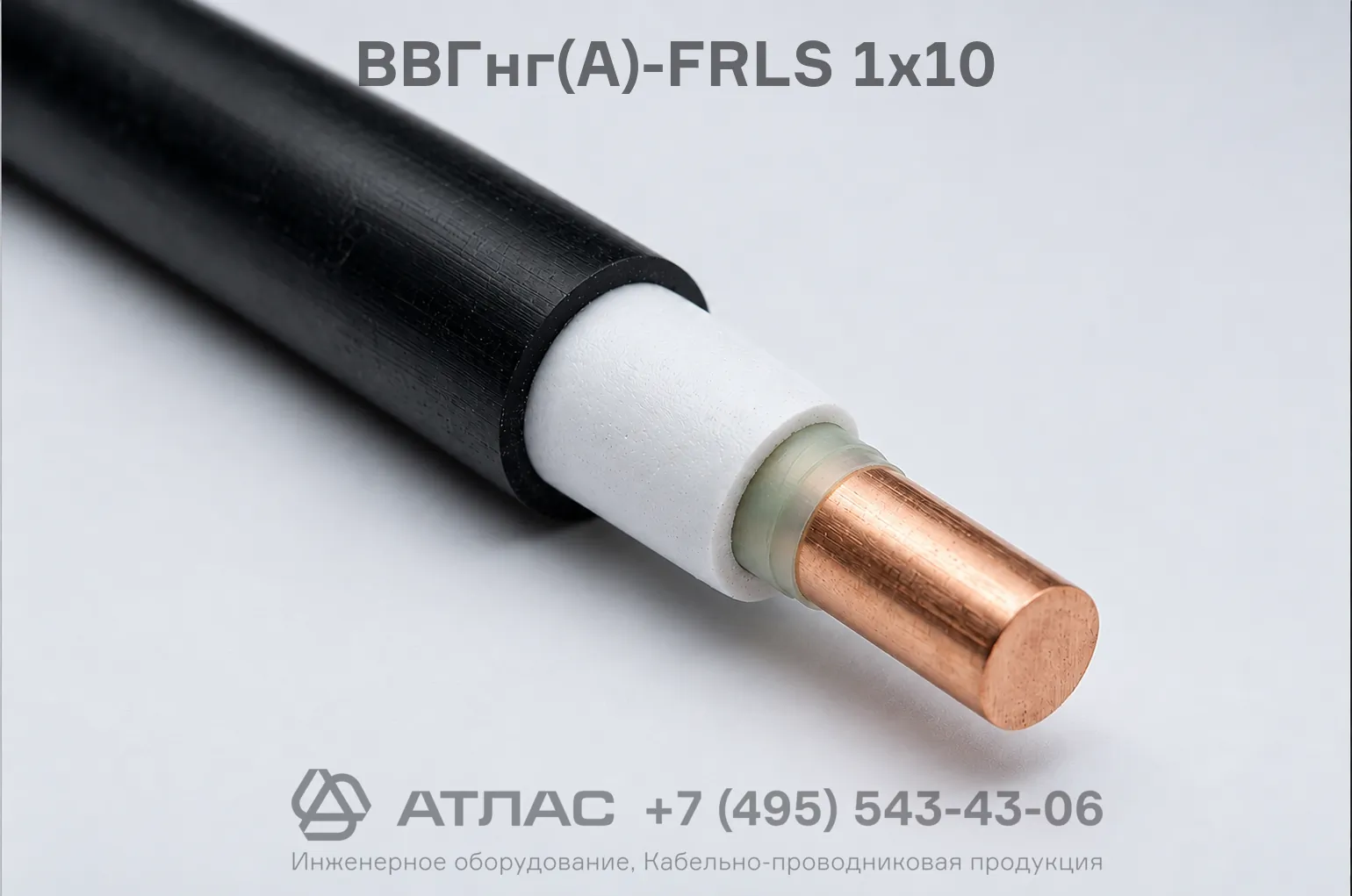

Конструкция кабеля

1. Токопроводящая жила — медная, однопроволочная, круглой формы, номинальным сечением 10 мм².
2. Термический барьер — обмотка из двух слюдосодержащих лент, обеспечивающая работоспособность при пожаре.
3. Изоляция — поливинилхлоридный пластикат пониженной пожарной опасности с низким газо- и дымовыделением.
4. Наружная оболочка — поливинилхлоридный пластикат пониженной пожароопасности категории нг(А)-FRLS.

Основные технические характеристики

Область применения

• Системы противопожарной защиты: пожарная сигнализация, системы оповещения и управления эвакуацией (СОУЭ), противодымная вентиляция и системы автоматического пожаротушения.
• Цепи аварийного электроснабжения и освещения путей эвакуации на промышленных объектах и в жилых зданиях.
• Питание операционных блоков, реанимационных отделений и оборудования жизнеобеспечения в медицинских учреждениях.
• Объекты с повышенными требованиями к пожарной безопасности при групповой стационарной прокладке кабельных линий в кабельных сооружениях и помещениях.
