При монтаже или модернизации электропроводки в квартире, частном доме или на коммерческом объекте один из ключевых вопросов — выбор правильного и надежного способа соединения проводников. От качества контактных соединений напрямую зависят пожарная безопасность здания, стабильность напряжения и долговечность всей электрической сети.
Согласно пункту 2.1.21 Правил устройства электроустановок (ПУЭ 7), соединение, ответвление и оконцевание жил проводов и кабелей должны производиться исключительно при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т. п.) в соответствии с действующими инструкциями.
Ниже подробно рассмотрены все современные способы соединения проводов, их достоинства, недостатки и нюансы монтажа.
1. Скрутка проводов: почему она запрещена нормативами
Скрутка долгое время оставалась самым популярным «народным» способом монтажа благодаря простоте: для нее не требовалось никаких дополнительных материалов или дорогостоящего инструмента. До сих пор бытует мнение, что плотная скрутка может служить десятилетиями, основываясь на опыте советского строительства.
Однако в советские времена суммарная нагрузка электроприборов в квартире редко превышала 1,5–2 кВт. В современных условиях, когда на одну линию могут одновременно подключаться стиральная машина, водонагреватель, духовой шкаф, чайник и климатическая техника, токовые нагрузки возросли в разы.
Физика разрушения скрутки:
- Под воздействием циклов нагрева и остывания металл проводников расширяется и сжимается, из-за чего механическая плотность прилегания жил постепенно ослабевает.
- В зазор проникает кислород воздуха, вызывая окисление поверхности жил (особенно интенсивно окисляется медь и алюминий).
- Оксидная пленка обладает высоким удельным электрическим сопротивлением. В месте контакта возникает повышенное переходное сопротивление, вызывающее лавинообразный нагрев.
- Итог — обугливание изоляции, короткое замыкание или возгорание в распределительной коробке.
2. Опрессовка гильзами
Опрессовка — один из самых надежных, технологичных и долговечных методов соединения проводников. Концы зачищенных жил вводятся в специальную трубчатую гильзу (медную луженую ГМЛ для медных проводов, алюминиевую ГАО для алюминиевых, либо медно-алюминиевую ГАМ) и обжимаются ручными пресс-клещами (ПК, ПКУ, ПЗК) методом местного вдавливания или сплошного шестигранного обжима.
Преимущества:
- Монолитный контакт высокой механической прочности, не подверженный ослаблению со временем.
- Переходное сопротивление не превышает сопротивления цельного проводника аналогичной длины.
- Соединение не требует обслуживания, поэтому его официально разрешено замуровывать в стены и необслуживаемые распределительные коробки.
- Высокая скорость монтажа при наличии инструмента.
Недостатки:
- Неразъемный тип соединения (для изменения схемы проводку придется обрезать).
- Необходимость подбора гильз строго под суммарное сечение пучка жил и наличие специального пресс-инструмента (обжим пассатижами недопустим).
- Требуется качественная последующая изоляция (термоусадочная трубка с клеевым слоем).
3. Пружинные клеммы WAGO (и аналоги)

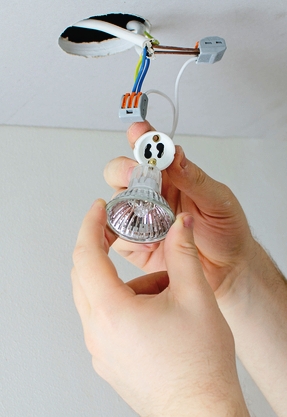

Безвинтовые пружинные клеммники (наиболее известны под маркой WAGO) произвели революцию в монтаже распределительных коробок. Существуют одноразовые клеммы с плоско-пружинным зажимом (серия 2273 для жестких моножильных проводов) и универсальные рычажковые многоразовые клеммы (серия 221 / 222 для одножильных и многожильных проводников).
Преимущества:
- Максимальная скорость и чистота монтажа: достаточно снять изоляцию с провода на указанную длину и вставить его в гнездо (или защелкнуть рычажок).
- Постоянное прижимное усилие: стальная пружина непрерывно компенсирует температурные деформации металла проводника, исключая самопроизвольное ослабление контакта.
- Универсальность: рычажковые модели позволяют соединять проводники разного сечения (от 0,2 до 4–6 мм²) и различной структуры (моножила с многожильным гибким проводом).
- Наличие тестового гнезда для проверки фазы и напряжения щупом индикатора без разбора линии.
- Встроенная изолирующая оболочка и возможность безопасного соединения меди с алюминием (в специализированных клеммах со специальной кварцево-вазелиновой контактной пастой Alu-Plus).
Ограничения:
- Коробки с клеммами WAGO должны оставаться доступными для ревизии (прятать их под глухой слой штукатурки не рекомендуется).
- Необходимо строго соблюдать номинальный ток зажима и защищать цепь автоматическим выключателем соответствующего номинала (16А для линий розеток, 10А для освещения).
4. Винтовые клеммные колодки

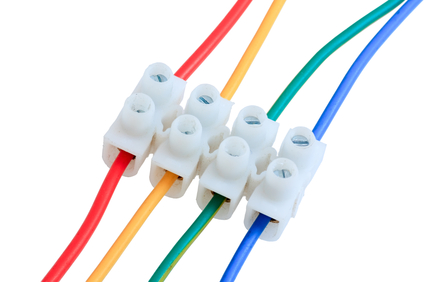

Представляют собой полиэтиленовые, полиамидные или карбосилитовые колодки с латунными трубками и винтовыми зажимами. Это традиционный способ соединения в осветительных приборах, щитовом оборудовании и распределительных коробках.
Особенности применения:
- Алюминиевые провода: алюминий обладает свойством текучести под постоянным давлением. Винтовой зажим алюминия требует периодической профилактической подтяжки (не реже 1 раза в год).
- Многожильные гибкие провода: зажимать многожильный кабель напрямую торцом винта нельзя — винт перерезает тонкие проволочки жилы. Жилу обязательно необходимо предварительно опрессовать втулочным наконечником (НШВИ).
- Дешевые полиэтиленовые колодки чувствительны к перетяжке винта (латунная гильза может лопнуть).
5. Соединительные изолирующие зажимы (СИЗ)

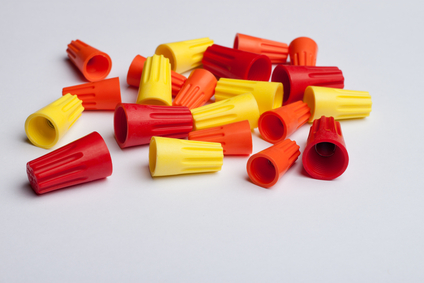

Колпачки СИЗ представляют собой корпус из негорючего пластика (полиамида), внутри которого установлена стальная коническая пружина с профилированными витками. Колпачок с усилием наворачивается по часовой стрелке на пучок предварительно зачищенных проводов.
Преимущества:
- Пружина врезается в металл жил и надежно стягивает их, обеспечивая постоянное контактное давление.
- Одновременно выполняется и соединение, и изоляция места контакта.
- Быстрый и экономичный монтаж, возможность разобрать соединение при необходимости.
Ограничения: подходят только для однородных проводников (медь с медью) примерно одинакового сечения. Не используются для соединения меди с алюминием.
6. Сварка проводников

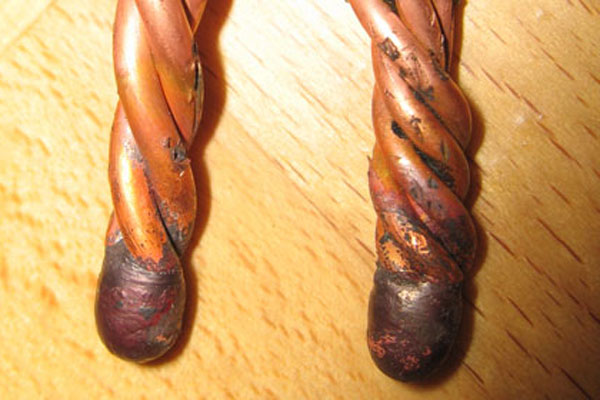

Сварка считается эталоном электромонтажа с точки зрения надежности и проводимости. Зачищенные жилы скручиваются, после чего конец скрутки оплавляется угольным или графитовым электродом с помощью инверторного сварочного аппарата (на пониженном напряжении 12–36 В) до образования цельного медного шарика (капли).
Преимущества:
- Абсолютно монолитный контакт: электрическое сопротивление узла равно сопротивлению цельного куска меди.
- Полное отсутствие нагрева и риска окисления внутри контактного пятна.
- Неограниченный срок службы, необслуживаемое соединение.
Сложности: требуется сварочный инвертор, средства защиты, опыт работы и соблюдение строгих мер пожарной безопасности при монтаже на объекте.
7. Пайка проводников

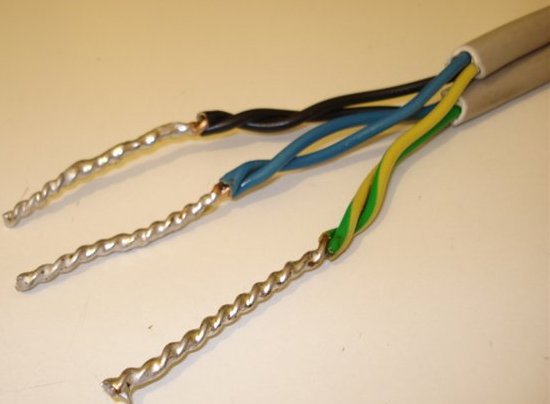

Классический метод соединения предварительно скрученных медных жил с помощью оловянно-свинцового припоя (ПОС-61 или бессвинцовых аналогов) и нейтрального флюса (канифоль). Припой заполняет все межжильное пространство, защищая медь от воздуха и гарантируя отличную проводимость.
Ограничения пайки:
- Трудоемкий и не быстрый процесс, требующий прогрева толстых пучков мощным паяльником (от 60–100 Вт).
- Категорически запрещено использовать кислотные флюсы, так как остатки кислоты со временем разрушают медь.
- При возникновении аварийных токов короткого замыкания или длительной перегрузки проводники могут разогреться выше температуры плавления припоя (180–230 °C), что приведет к разрушению контакта.
8. Винтовое (болтовое) соединение
Универсальный способ, незаменимый в тех случаях, когда необходимо надежно соединить между собой медь и алюминий, а специализированных клемм нет под рукой. Жилы изгибаются в виде колец по диаметру болта, после чего собирается «сэндвич»: болт — шайба — медный провод — стальная разделительная шайба — алюминиевый провод — шайба — пружинная шайба (гровер) — гайка.
Благодаря промежуточной оцинкованной стальной шайбе исключается прямой контакт разнородных металлов, предотвращая возникновение гальванической пары и коррозии. Гровер компенсирует температурные подвижки алюминия.
Сводная таблица сравнения способов
| Способ соединения | Надежность | Разъемность | Скорость монтажа | Обслуживание | Статус по ПУЭ |
|---|---|---|---|---|---|
| Скрутка | Очень низкая | Разъемная | Высокая | Пожароопасна | Запрещена |
| Опрессовка гильзами | Максимальная | Неразъемная | Высокая | Не требует (необслуживаемая) | Разрешена |
| Пружинные клеммы (WAGO) | Высокая | Разъемная | Максимальная | Минимальное (требует доступа) | Разрешена |
| Сварка | Максимальная | Неразъемная | Средняя | Не требует (необслуживаемая) | Разрешена |
| Пайка | Высокая | Условно разъемная | Низкая | Не требует при качественном флюсе | Разрешена |
| Зажимы СИЗ | Средняя/Хорошая | Разъемная | Высокая | Желателен доступ | Разрешена |
| Винтовой клеммник | Средняя | Разъемная | Средняя | Требует периодической подтяжки | Разрешена |
Главные выводы и рекомендации
- Для монтажа скрытой проводки под штукатурку и натяжные потолки (в необслуживаемые распределительные коробки) лучшим выбором являются опрессовка гильзами ГМЛ в клеевой термоусадке или сварка.
- Для удобного монтажа в доступных коробках и при подключении точечных светильников идеальны пружинные клеммы типа WAGO.
- Никогда не соединяйте напрямую медь с алюминием прямой скруткой — используйте болтовое соединение с разделительной шайбой или клеммы с контактной пастой.
- Многожильный провод перед зажимом в винтовой клеммник обязательно опрессовывайте наконечниками НШВИ.
