Описание и технические характеристики кабеля КВВГнг-FRLS

Сокращения в названии кабеля расшифровываются так:

• кабель контрольный - К
• виниловая изоляция - В
• виниловая оболочка - В
• защитного покрова нет - Г
• не поддерживает горения - НГ
• огнестойкий - FR
• пониженное дымо- и газовыделение - LS - Low Smoke.

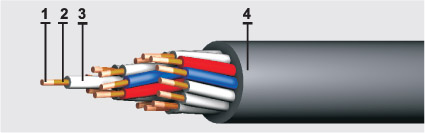

Кабель КВВГнг-FRLS состоит из следующих элементов конструкции:

• Однопроволочная токопроводящая медная жила круглой формы, соответствует классу 1 по ГОСТ 22483.
• Термоизоляционный барьер из двух слюдосодержащих лент, расположенный поверх медной жилы.
• Изоляция из поливинилхлоридного пластиката, обладающая пониженной пожароопасностью.
• Наружная оболочка изготовлена из поливинилхлоридного пластиката, обладающая пониженной пожароопасностью.

Области применения этого типа кабеля:

Кабели КВВГнг-FRLS предназначаются для передачи и распределения в электротехнических установках электрических сигналов с частотой до 100 Гц постоянного напряжения до 1000 В или переменного напряжения номиналом до 660 В. Конструктивно КВВГнг-FrLs состоит из однопроволочных медных жил, имеющих одиночную пошаговую скрутку, которые заключены в ПВХ изоляцию и размещены в ПВХ оболочке.

С целью обеспечения удобства при монтаже цвет изоляции каждой жилы сделан различным. В производстве кабеля КВВГнг-FrLs используются исключительно синтетические материалы, являющиеся негорючими и выделяющими в процессе тления малое количество дыма. Достаточно высокая огнестойкость кабеля обеспечена наличием в его составе обмотки из двух слюдосодержащих лент, которая препятствует пересечению жил в случае сгорания оболочки и изоляции. Нормативные документы разрешают прокладку кабелей КВВГнг-FrLs в сборных пучках совместно с другими типами кабелей с индексами «нг-Ls» и «нг-FrLs», так как при групповой прокладке они тоже не распространяют горение.

Основными сферами применения кабеля типа КВВГнг-FrLs являются объекты с массовым скоплением людей, имеющие плохую вентиляцию, к которым предъявляют повышенные требования относительно взрывобезопасности ( исключая зоны класса В-1), а также пожарной безопасности. По действующим стандартам допустимо наличие до четырех изолированных нескрученных жил в центре кабеля этого типа.

Технические характеристики

Допускается эксплуатация при температуре от минус 50 С до плюс 50 С.
Категории размещения 5 в соответствии с ГОСТ 15150-69, а вид климатического исполнения В.
Максимальный радиус изгиба кабеля при укладке - 7,5 наружных диаметров.
